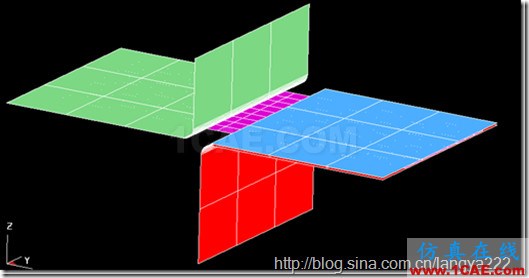

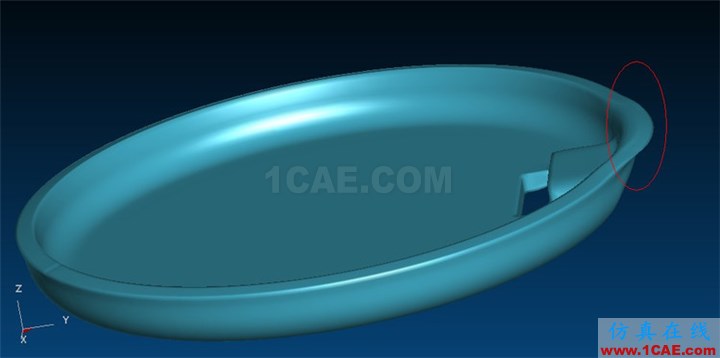

DynaForm再進行翻邊等計算的時候,如果不注意參數的設置,經常會出現所謂的動力效應問題,表面現象就是本來翻邊的邊應該是直的,但是實際的解決是彎曲或者扭曲了;出現這些問題是在計算時,軟件人為的調快了沖壓的速度以加快計算的速度,如果是拉延計算問題不是很大,單是再做一些折彎或者翻邊時,反而經常容易出現問題,如下圖:...

繼續閱讀>>

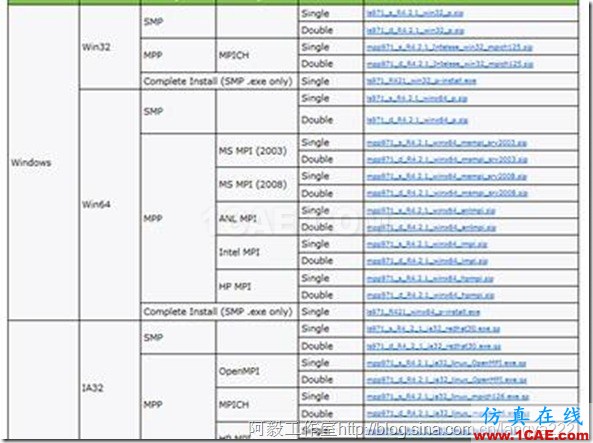

DynaForm使用LS-Dyna進行求解,現在的計算機大部分都是多核或者多CPU的了,所以有效利用多核(多CPU)進行計算,能夠大幅度的提高計算效率,如單核假如需要1小時,多核一般半個多小時就計算完了;下面詳細的講述如何開啟多核&多CPU運算: 1:首先需要有能夠支持進行多核(多CPU)計算的LS-DYNA求解器; LS-DYNA求解器每個大版本...

繼續閱讀>>

DynaForm5.9終于發布了。等了很長時間了,AUTOFORM 和PAM-STAMP都已經發布了新版本,本來據說是2012年10月份發布了,結果一直拖延到了2013年的1月份;

繼續閱讀>>

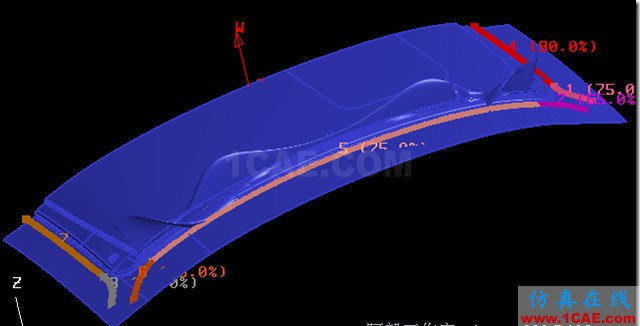

對于厚料或者在厚度方向上有明顯的變形或者厚度方向有接觸的分析,使用殼單元是不合適的,有時連結果都不來,所以使用實體單元是有必要的。 下圖的這個產品,如果使用殼單元進行分析,那么邊緣厚度方向上的變形時反應不出來的。。 此模擬使用DynaForm5.9.1作為前處理,求解器使用LS971_R7.0.1 板材實體網格...

繼續閱讀>>

關鍵字:Eta/DYNAFORM DYNAFORM的應用領域 DYNAFORM與板材 摘要: 沖壓成形是一種歷史悠久的金屬加工工藝,隨著工業水平的不斷進步,沖壓技術和設備日益完善,目前日本已經制造出3000噸甚至更高的重型級沖壓機,用于大型沖壓件的加工。目前,比如在汽車、航空、模具等行業沖壓加工中仍然占據著重要地位。眾所周知,汽車的大部...

繼續閱讀>>

在DY中進行回彈分析一般有兩種算法,第一種方法被稱為“DYNAIN”方法;第二種方法被稱為“SEAMLESS”。 (1)“DYNAIN”方法 一般分為兩個步驟,首先在零件的成形階段用有限元顯式算法進行求解,得到產品的成形結果,然后把計算的結果(DYNAIN文件)導入到軟件中(即重新建一個數據庫進行導入),設置回彈模型(即進行材料的重新定...

繼續閱讀>>

對于此種情況一般要注意以下幾點: (1)在求解時,是否勾選了“dynain output” 選項; (2)求解時,內存設置的是否足夠大,一般要在256以上,不過對于大型的模型,這個內存還不夠大。最好設置成1024。 (3)成形求解時是否真得求解完成了。注意這一點可以從后處理中看出來,在后處理過程中進行單幀查看,如果出現某一幀上的模型突...

繼續閱讀>>

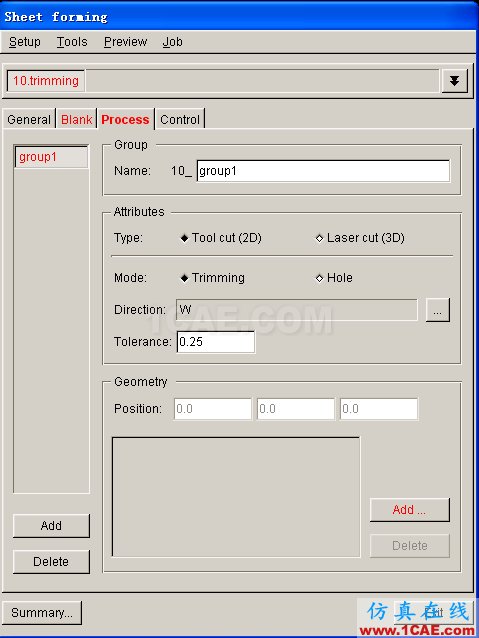

最近有個朋友問DynaForm如何設置刺破刀的問題,我本不喜歡講具體的操作,但是這位朋友是第一個在我博客上留言的朋友。我就講一下。 下面的操作在DF5.7進行,其他版本變化也不大 首先,先建立一個new simulation, process type 選擇trimming,點確定進入模擬設置,這里我只講process,如下圖1 圖1 DF5.7 的修邊設置界面 寫...

繼續閱讀>>

(1)進行成形操作,得到板料成形后的dynain文件; (2)新建一數據庫,然后“導入”成形操作生成的dynain文件; (3)Setup---Sprign Back 進行坯料的設置,注意:這里的設置內容應與成形時的一致。 (4)進行約束點的設置,此步在Quick Setup/Sprign Back對話框中的constraint 下設置。(一般約束點選三個,如設置了對稱,那就在對稱面...

繼續閱讀>>

以下內容是我收集的對Dynaform材料參數的詳細說明,希望對大家有所幫助。 18#材料模型:(冪指數塑性材料模型) 沒有考慮材料的厚向異性,只在一些簡單的各向同性材料中應用。 MASS DENSITY——質量密度; YOUNG MODULUS——楊氏模量; POISSONS RATIO——泊松比; STRENGTH COEFF(K)——強度系數; HARDENING EXPONENT(N)——...

繼續閱讀>>

這是在一個論壇上看到的,感覺還不錯,特別適合于初學者,故在此與大家共同分享。 DYANFORM分析過程介紹一、 導入幾何或網格模型FILE----IMPORT二、 修改零件名稱PARTS----EDIT三、 劃分曲面網格對于坯料:TOOLS----BLANK GENERATOR對于工具:PREPROCESS----ELEMENT四、 檢查網格PREPROCESS----MODEL CHECK五、 創建不...

繼續閱讀>>

DynaForm5.7.3 和5.8 等版本的回彈補償?shù)那嬗成溆行﹩栴},造成曲面映射失敗;如官方自帶的回彈補償?shù)睦?結果可能是下面這樣; 而正常的結果如下: 解決辦法: 方法1:使用DynaForm5.7版本,經驗證這個版本沒有問題,可以正常映射; 方法2: 使用PANELSHOP軟件進行映射

繼續閱讀>>

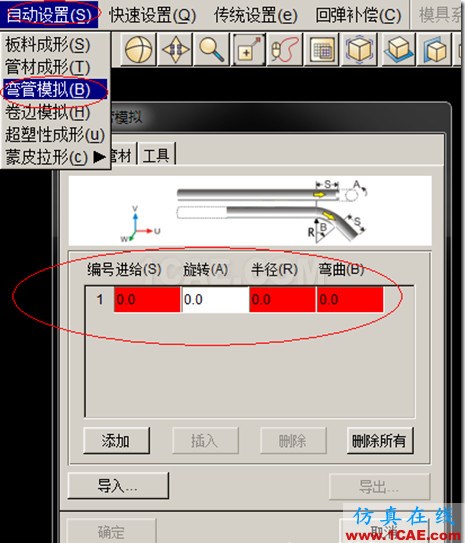

這個模塊在5.8中做了很大的增強,基本都是自動化的了,輸入基本的條件后,點創建即可進行模擬 在上面的紅色區域(白色是垂直于平面的角度,為0時,為平面內彎管)輸入相應的數值,軟件會自動建立模型; (如果工藝比較復雜,也可以用導入的方式,進行工藝的設置) ? 圖中的S代表彎曲后的預留直壁段,R代表彎曲半徑,B代表彎曲的角度...

繼續閱讀>>

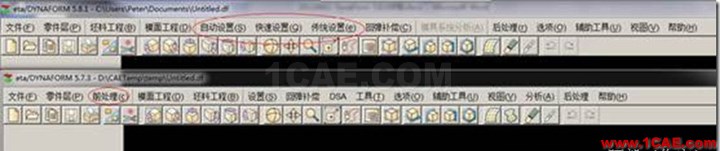

DynaFomr5.8.1由 32位和64位2個版本,其中32位版本的求解器也含有64位版本的LS-DYNA,所有安裝文件,32位要大很多;目前來說,ETA還沒有嚴格限制軟件與操作系統對應的版本,也就是說32位版本的DynaForm可以同時運行在32位和64位操作系統上;與5.7.X以前的相比,5.8以后的版本有了比較大的變革,下面就BSE(坯料工程)及沖壓模塊...

繼續閱讀>>

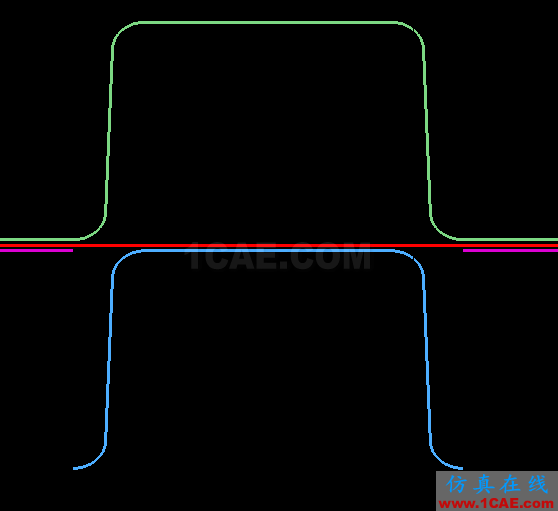

在dynaform中,當使用接觸偏置時,偏置的方向和工具的單元法向相關,一般在dynaform的接觸偏置設置中是(-2.2×t),其中,t為板料厚度,負號表示偏置的方向和工具單元法向相反,至于為什么是2.2而不是1.1,這和dyna的接觸算法有關,實際在計算是是按1.1t處理的,這方面的資料我以前看到過,但是暫時找不到了,等找到了再補上來。 另...

繼續閱讀>>

DynaForm中經常要調整網格方向,估計很多人都知道,但是為什么要調整,大家就不一定知道了,為啥呢。這要從lsdyna的接觸算法說起,因?yàn)镈ynaForm是以lsdyna為求解器,沖壓成型中用的接觸算法為*CONTACT_FORMING_ONE_WAY_SURFACE_TO_SURFACE,這種接觸算法基于自動雙面接觸算法,并不需要所有part的網格法向一致,而且允許統一part...

繼續閱讀>>

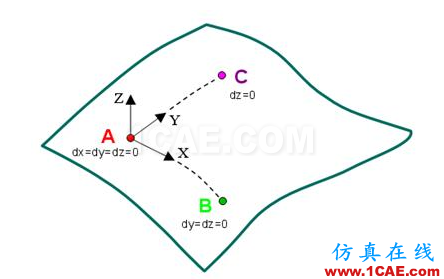

在DynaForm中進行回彈分析,一般需要約束節點,即使沒有手工約束,程序也會自動約束。這里講一下約束的方法。 第一點A點,約束了整個板料的剛體位移,一般在回彈量為零的地方選擇。 第二點B點位于A點的X方向,約束Y、Z方向的平動,同時相對于A點也消除了沿Y、Z的轉動。 第三點C點位于A點的Y方向,約束Z方向的平動,同時也排...

繼續閱讀>>

*MAT_36(*MAT_36-PARAMETER_BARLAT) 3參數Barlat材料模型用于在平面應力狀態下的各向異性彈塑性材料,既考慮了材料的厚向異性對屈服面的影響,以可以考慮板料平面內的各項異性對屈服面的影響,因此,該模型更能反映各向異性對沖壓成形的影響。事實上,該模型是針對薄金屬成形分析(包括沖壓成形)而提出的,使用該材料模型不...

繼續閱讀>>

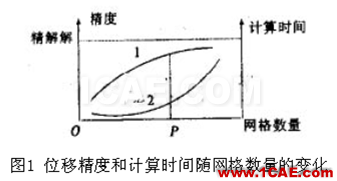

初學Dynaform,很多人總是糾結于坯料單元應該選擇什么樣的尺寸。選擇的單元尺寸越小,單元的數量也越多,計算結果也會相應的精確些,當然計算時間也會大大增加。但是并不是單元數量越多,結果就越精確。 (注:圖片取自博客http://htbbzzg.blog.163.com/) 如上圖1,曲線1表示隨著單元數量的增加精度的變化,曲線2表示隨著單元...

繼續閱讀>>

Dyanform中有幾種單元劃分方式,分別是tool mesh,part mesh , triangle mesh,另外還有坯料單元畫法。 圖1 tool mesh 圖2 part mesh 圖3 triangle mesh 現在分別講一下這幾種單元劃分方式的區別和用法。 1,Tool Mesh,是工具單元的劃分方法,起特點是三角形和四邊形混用,曲...

繼續閱讀>>

先對入門者普及一點概念,回彈分析一般是要在成形分析和修邊分析之后進行的,因?yàn)榛貜椃治銎鋵?shí)就是計算板料在成形和切邊之后的內應力釋放。不進行前面兩個分析,也就沒什么應力可以釋放,回彈也就無從談起了。所以,成形分析和切邊分析對回彈分析的精度有著重要的影響。 影響回彈的因素有很多,如材料性質、板料厚度、凸凹...

繼續閱讀>>

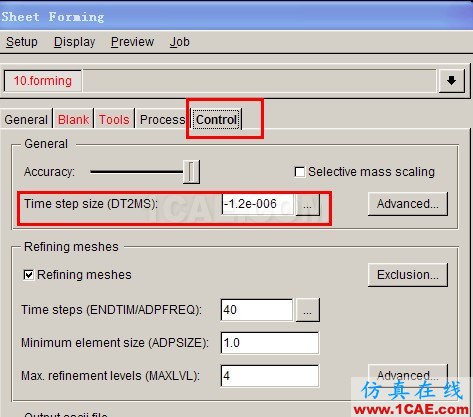

注:本文根據印雄飛《板料成形數值模擬中計算時間的控制》改寫 Dynaform軟件使用Lsdyna作為求解器,lsdyna是典型的動力顯式求解器(當然現在也可以進行隱式計算,但是板料的成形過程還是顯式算法),對同一個算例,在dynaform中能夠決定計算時間的因素主要是三個,1單元大小,2,最小時間步,3,工具速度。這里我們講一下后兩個因素...

繼續閱讀>>

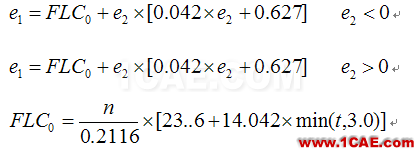

Keller公式 式中 FLD0-----平面應變路徑下的較大主應變值 e1、e2 ———工程主應變和工程次應變 t——板料厚度 Dynaform中的Keller公式

繼續閱讀>>

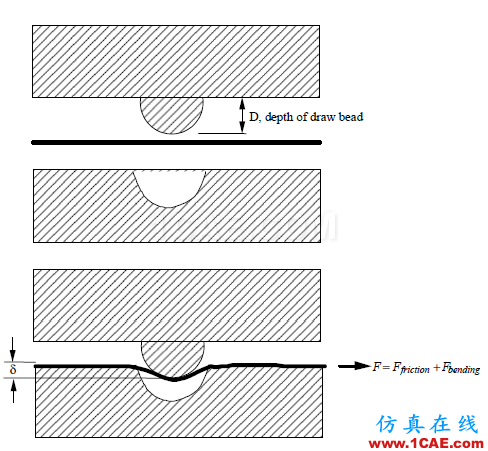

* *CONTACT_DRAWBEAD_ID $ CID CONTACT INTERFACE TITLE 10001 DrawBead_1 $ SSID MSID SSTYP MSTYP SBOXID MBOXID SPR MPR 1 1 4 2 0 0 0 $ FS FD DC VC VDC PENCHK BT DT 0.1 0.0 0.0 0.0 0.0 0 0.0 1E+20 $ SFS S...

繼續閱讀>>

數控轉塔沖床(Numerical Control Turret Punch Press,英文縮寫NCT)是數控機床的一個重要類別,主要由控制系統、主傳動系統、送料系統、轉盤、模具及外圍編程軟件等部分組成,是一種集機、電、液、氣于一體化,能夠在板材上進行沖裁及其他成形加工的高速精密柔性加工設備,如圖1所示。數控轉塔沖床作為金屬板材加工領域中的...

繼續閱讀>>

圖1 開始界面 一.Dynaform簡介 Dynaform軟件是美國ETA公司和LSTC公司聯合開發的、用于板料成形數值模擬的專用軟件,是LS-DYNA求解器與ETA/FEMB前后處理器的完美結合,是當今流行的板料成形與模具設計的CAE工具之一。 Dynaform軟件基于有限元方法建立,被用于模擬鈑金成形工藝。 Dynaform軟件包含BSE、DFE、Formabi...

繼續閱讀>>

  隨著中國成為世界上第二大汽車生產國,對汽車模具行業進一步發展提出了新的挑戰。整車中約60%~70%零部件屬于沖壓成形件,如駕駛室、車身、發動機和底盤的表面零部件,為提高成形效率保證成品率,對沖壓工藝設計提出了更高要求。傳統工藝設計方法采用“試錯法”,該種方法容易造成巨大的資源浪費,較長的設計周...

繼續閱讀>>

Dynaform其實就在生活中——無處不在的CAE分析 第一部分是作為進入有限元法內容前的準備,講述了在設計時CAE所處的地位,考慮的方法,在設計時怎樣來利用CAE,以及講述了它的歷史背景和有關的預備知識。對于立即想進入有限元法的讀者可以跳過這一章,但是建議你不妨以后回過頭來再把這一章讀一讀。被認為像黑匣子(BLACK BOX...

繼續閱讀>>

DYNAFORM V5.9.3 Release Notes 主要功能改進在板料成形中新增了自動迭代回彈補償功能。在板料成形中新增了一個支持變厚板(Tailor Rolled Blank)的功能。在板料成形的成形工序中新增了一個切縫(Lancing)功能。 新增了裁剪實體單元的功能。在自動設置(AutoSetup) 中添加了工藝模板,可用于板料成形的特殊實例。板料/修...

繼續閱讀>>

NUMISHEET是每隔3年的一次的沖壓仿真的盛會,2014年是最近的一期,此次大會有4個測試案例,這次選擇相對比較簡單的第四個案例做一個完整的沖壓仿真案例說明,本案例包括以下內容: 測試題目的要求解讀; 建模; 網格劃分; 新建材料(2種); 工藝條件設置; 控制參數設置、 分析結果后處理(剖面線的生成與輸出,設備噸位預測) 基本...

繼續閱讀>>
