DynaFomr5.8.1由 32位和64位2個版本,其中32位版本的求解器也含有64位版本的LS-DYNA,所有安裝文件,32位要大很多;目前來說,ETA還沒有嚴格限制軟件與操作系統對應的版本,也就是說32位版本的DynaForm可以同時運行在32位和64位操作系統上;與5.7.X以前的相比,5.8以后的版本有了比較大的變革,下面就BSE(坯料工程)及沖壓模塊方面做一個詳細的評測:
本次測試平臺: Win7 SP1 X64
1.界面、求解器及后處理情況
1.1前處理
DynaForm5.8.1的前處理界面和5.7.x系列相比較,有了很大的不同,如下圖:
從整體菜單情況看,5.8.1系列取消了前處理菜單,將前處理的 功能集成到了各個設置模塊中,進一步提高了自動設置時效率的效率提升,而將以前的快速設置和傳統設置重新提升到菜單欄可能是為了照顧老用戶習慣,(筆者其實建議將快速設置取消掉,已經不適應現在的軟件操作習慣了);對于老用戶,前處理菜單并沒有消失,只是放到了傳統設置里面了,在新的操作界面中,前處理的大部分功能都基本集成進去了,所以單獨使用前處理菜單的幾率大幅下降,所以被整合到傳統設置也無可厚非了;
1.2 求解器

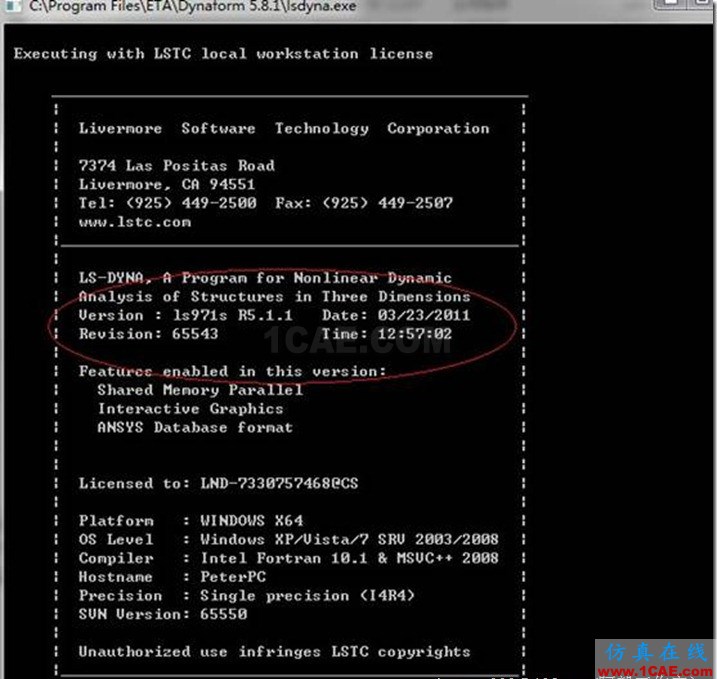

DynaForm5.8.1默認使用的LS-DYNA 971 R5.1.1系列的求解器,現在DynaForm已經分32位版本和64位版本了,32位版本的DynaForm含有32位和64位的求解器,而64位版本的DynaFomr默認只含有64位版本的求解器,從計算效率上講,R5.系列的LS-DYNA并不高,關于求解器的詳細測試,請參考筆者的這篇文章:DynaForm各版本LS-DYNA求解器對比測試
1.3.后處理

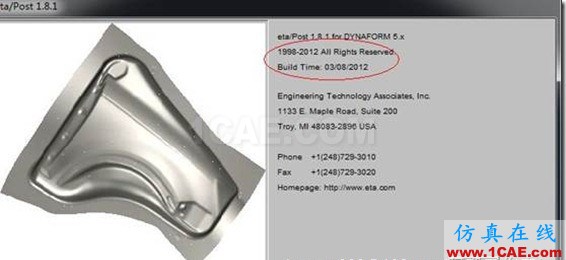

?? DynaForm 5.8.1的后處理版本號仍然為 1.8.1,只是生成日期為20120308,功能跟跟5.7沒有太大的區別,重點支持了LSDYNA5.x系列的結果文件和修補一些小的BUG吧
1.4 任務管理器

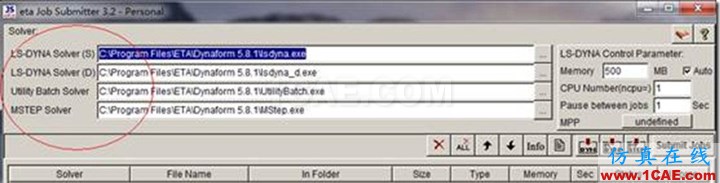

從任務管理器看,與5.7.3相比較,DynaForm5.8.1取消了 INC Solver,也就是說模面工程中的快速求解功能已經取消了,估計是用此功能的人太少,所以ETA取消了?這個功能在AutoForm和PAM-STAMP中都有,主要是給產品設計人員使用的,而非模具設計人員;
2.功能模塊評測
DynaForm主要應用于沖壓零部件的分析,這里重點測試坯料工程和自動設置模塊其他的模塊此篇文章不予以評測
2.1 坯料工程

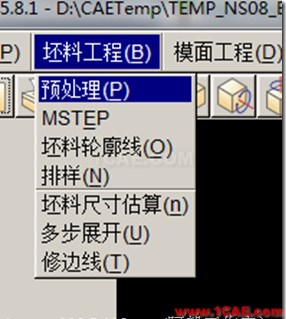

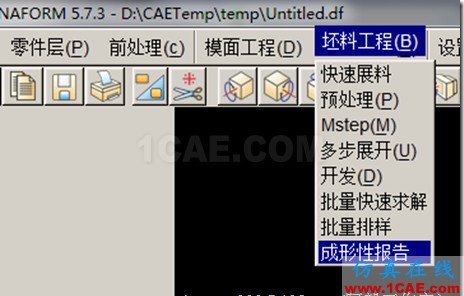

坯料工程模塊與5.7系列想比較,界面有了較大的變化,菜單做了多方面的調整,將5.7.3的部分功能做了優化整合,取消了批量快速求解,重新設計整合了排樣功能,增加了修邊線功能;詳情如下:
2.1.1預處理模塊
與老版本的預處理相比較,由于將前處理功能集成到了各個設置頁面,所以預處理的界面有了很大的變化;

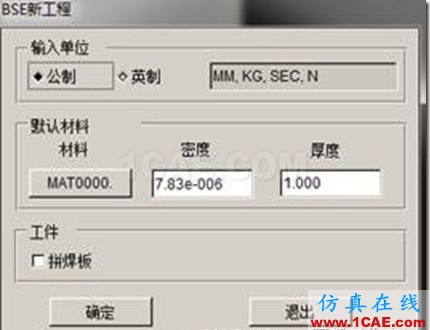

首先會強制的指定材料和輸入單位(如下圖),
確定后,進入預處理的界面(如下圖),這里顯示的幾何和網格界面就是把以前的前處理功能集成到了這里,下面的幾何和網格頁面基本包含了以前老版本DynaForm前處理功能,此2個頁面在后續的自動設置中仍然適用;

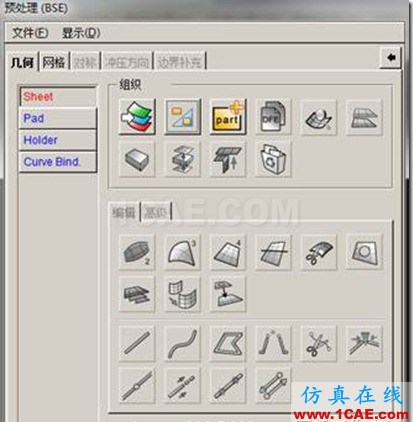

幾何頁面:
首先允許在這里分層管理、顯示隱藏層、添加到零件層、檢查曲面、取中面等組織功能,以及編輯、新建、修刪除、修剪曲面等去買你編輯功能和新建旋轉曲面等高級編輯功能;大部分都為老的前處理中的曲面功能;

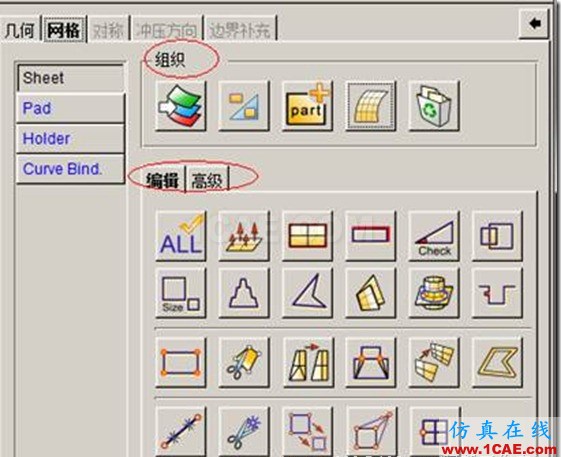

網格頁面:
在組織上除了老的添加到層、顯示隱藏層、添加到零件層、曲面劃分網格等功能;編輯和高級編輯頁面功能更以前的前處理網格頁面基本一致;

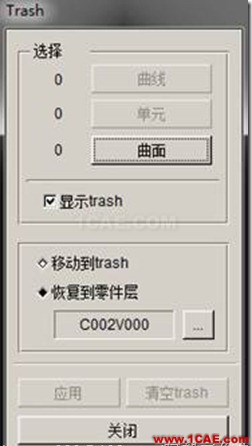

幾何和網格頁面 新增了Trash功能(如下圖所示); 此功能允許將不使用的曲面、單元、曲線的呢個臨時刪除,如果需要再恢復到某個層,類似于windows的回收站功能;

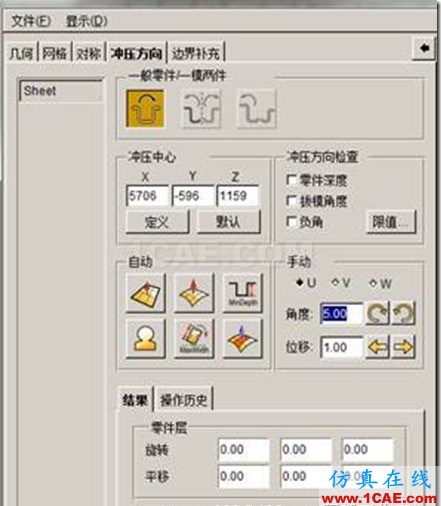

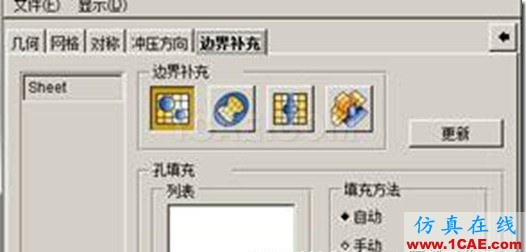

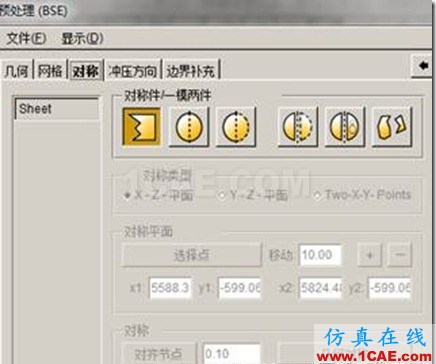

對稱頁面、沖壓方向:邊界補充
這些頁面是為了排樣等準備的,在此不一一詳述;
2.12 MSTEP模塊

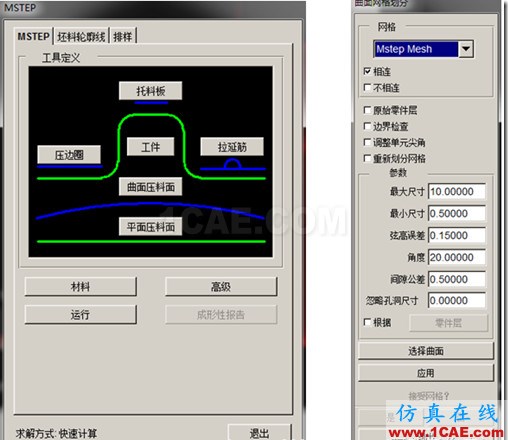

作為坯料工程應用率最高的一個模塊,DynaForm5.8.1對其最大的改進就是新引入了MSTEP MESH格式的支持,MSTEP MESH和Tool MESH的樣式基本一致,如下圖(右邊),以前MSTEP計算時的網格為PART MESH,盡量均勻一致,而自DynaForm5.8.1之后,此概念得到了更新,就是做逆向一步法展開時,網格也可以不均勻,而更貼合于CAD模型,這不得不說是一個進步;
MSTEP模塊其他的功能還是和以前類似,沒有太大的區別,再次就不一一的詳述,下面對軟件自帶的hanger零件進行快速求解測試;具體過程如下:
A:使用預處理功能進行網格劃分
B:使用MSTEP功能進行快速求解
C:對比MSTEP MESH網格和 PART MESH網格的差異
網格大小:最大網格2mm???? 最小0.5mm
材質: SUS04;(詳細的操作過程請參閱軟件安裝目錄里面的MANUAL BSE應用手冊)

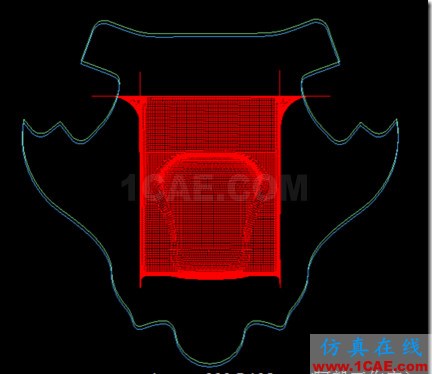

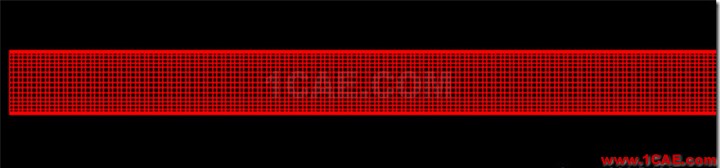

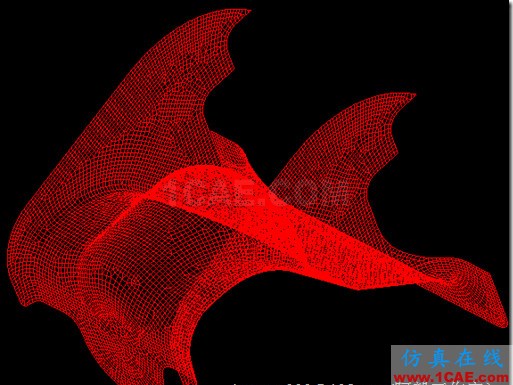

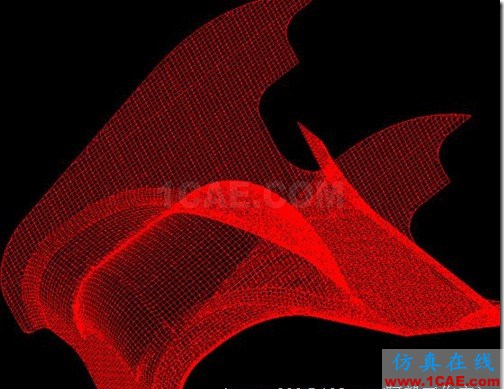

新舊網格對比,可以發現,通過最新的MSTEP MESH,可以更精細的劃分細微特征;
結果對比:
2.2 自動設置
在DynaForm5.8.1中,自動設置已經升級為主菜單,和DynaForm5.7.3比較,有了很大的變化;在DynaForm5.7.3中,自動設置僅僅指的是板料成型的自動設置,而在DynaForm5.81中,則上生成了管材、彎管、卷邊、超塑、蒙皮到的自動設置,雖然大部分內容以前的DynaFomr5.73中也有,但是DynaForm5.8.1這樣調整后,就顯得更清晰明了了。
?
?
2.2.1 自動設置-板料成型

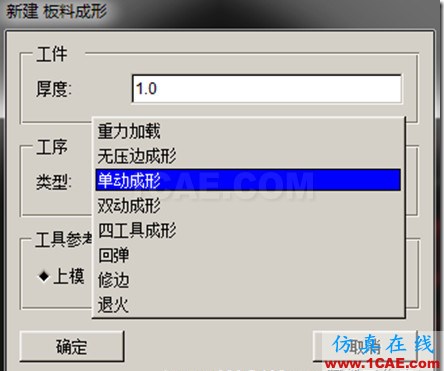

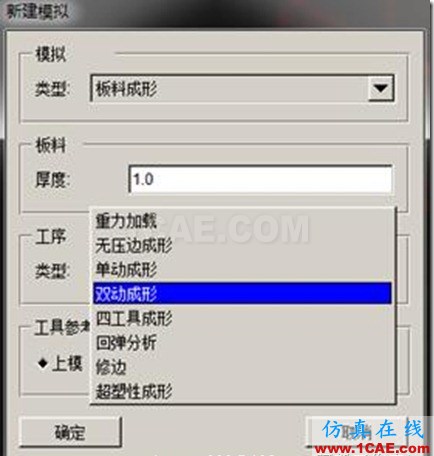

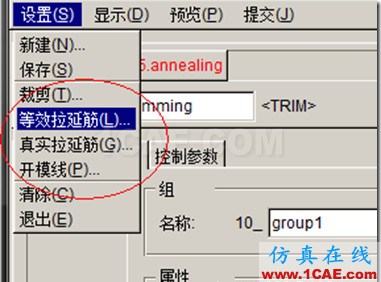

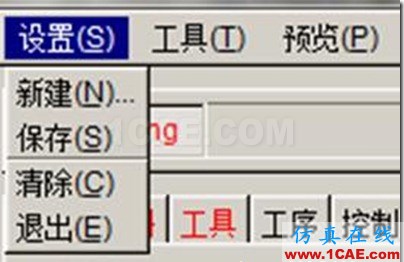

從上面的2個圖片可以看出,DynaForm5.81的板料成型自動設置增加了退火選擇,而取消了超塑成型(挪到了單獨的菜單選項);而退火功能的增加則是DynaForm5.8系列的新增功能,退火功能是某些比較特殊的多工步成型的零部件為了降低硬度增加塑性便于下一步拉伸而經常采取的措施,沒有此功能以前,需要停下來導出網格,去除應力輸入再重新導入計算,很麻煩,而有了此功能以后,就簡便多了;
板料成型具體的設置基本和老版本一樣,就不再詳述了,想了解的人,可以看軟件自帶的應用手冊;
2.2.2 自動設置-管材成型

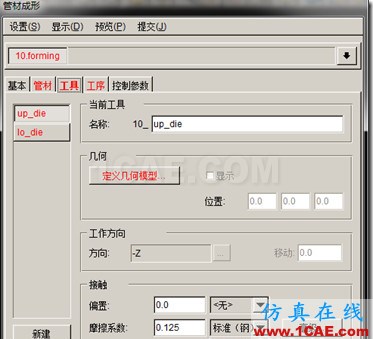

這個模塊就是以前自動設置里面的管材成型模塊,基本和DynaForm5.7系列的一樣,再此就不在詳述;

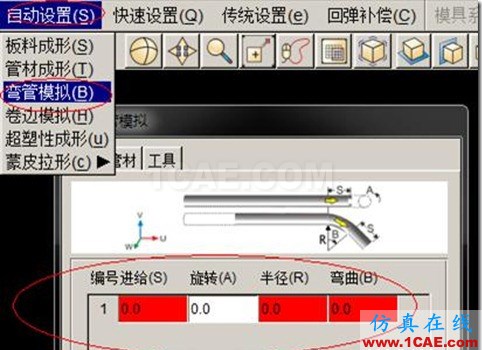

2.2.3 自動設置-彎管模擬
這個模塊在5.8中做了很大的增強,基本都是自動化的了,輸入基本的條件后,點創建即可進行模擬

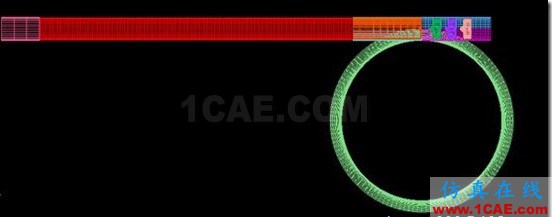

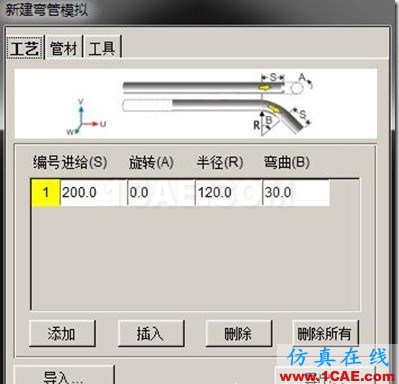

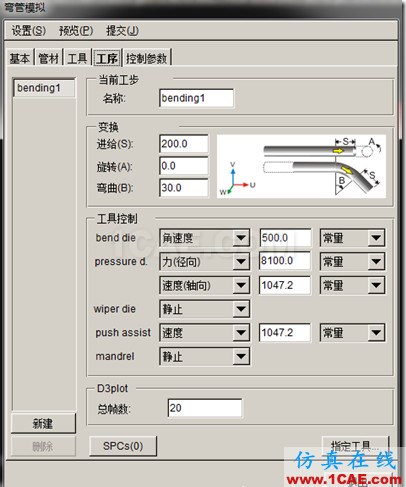

在上面的紅色區域(白色是垂直于平面的角度,為0時,為平面內彎管)輸入相應的數值,軟件會自動建立模型;(如果工藝比較復雜,也可以用導入的方式,進行工藝的設置)
圖中的S代表彎曲后的預留直壁段,R代表彎曲半徑,B代表彎曲的角度;

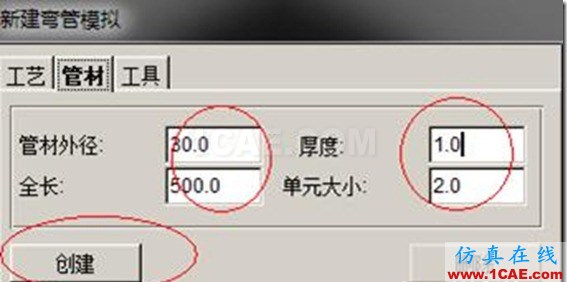

工藝設置完畢后,設置管材的基本信息:設置完成后,點創建,即可創建管材
軟件即可自動創建管材;

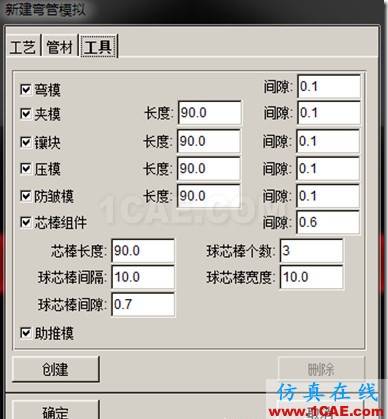

創建工具:
點擊創建后,DynaForm自動創建工具,如果實際彎管不需要這么多模具,可以適當?shù)膭h減;
點確定后,自動進入設置界面:定義材料,工具使用默認值,修正控制參數,提交進行分析;

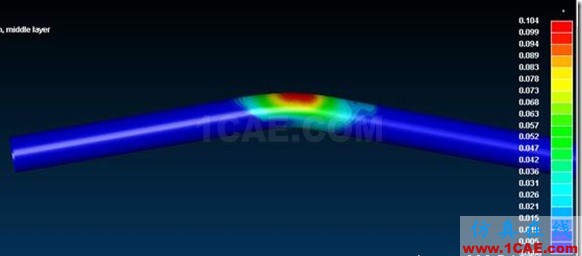

這個功能比起以前手動處理模擬相比,要簡單了很多,更智能化了,值得稱贊,但是要想更好的使用,需要對內置的模具進行詳細的了解,否則就會感覺很難下手;
DynaForm5.81還有其他的一些自動設置的應用,再此就不一一進行說明了,整體來說,DynaForm5.8.1系列最大的改動就是改進了前處理的功能,整合到了自動設置界面中,自動設置功能進行更為合理的分類和整理;求解器升級到LS071 R5.1.1,求解更為穩定,回彈時可以直接定義物理坐標等等。
