SolidWorks工程圖的規范化處理

2013-05-24 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

SolidWorks由三維模型生成二維工程圖完成的只是幾何關系的投影工作必須進行規范化處理,使之符合我國《機械制圖》標準,文中對剖面線、輔助線、多條線、基準符號等規范化問題提出了一些簡單、實用的處揮辦法。

1問題的提出

SolidWorks在機械設計中的顯著特點,在于它能直接由三維模型生成二維工程圖,不需要設計人員重新繪制。但SolidWorks生成的二維工程圖是一個純粹的幾何關系表達.而二維工程圖是一種特殊的工程語言,國家標準《機械制圖》(GB4458.1-84,GR4457.5-84)對二維工程圖的表達有具休的規定,如對稱幾何關系的表達,軸的剖視表達,機件的肋、輪輻及薄壁的剖視表達,不同零件剖面線的方向與疏密程度、零件編號、基準符號大小等等。二維工程圖中出現的這些人為制定的標準、特殊表達方法,在SolidWorks生成的工程圖中是不存在的,因此需要設計人員按照國家《機械制圖》標準進行修改,才能形成完整的工程圖。

    2 SolidWorks工程圖規范化處理的研究

下面以某一傳動機為例,說明對SolidWorks工程圖規范化處理的方法。

    2.1剖面線的編輯

國家《機械制圖》標準規定:在剖視圖中,相接觸的兩零件的剖面線方向相反。3個或3個以上零件相接觸時,除其中2個零件的剖面線傾斜方向不同外,第3個零件應采用不同的剖面線間隔。對一些實心桿件(如軸、拉桿等)和一些標準件(如螺母、螺栓、銷等),若剖切平面通過其軸線(或?qū)ΨQ(chēng)線),則不畫剖面線。而由SolidWorks轉化的工程圖,如圖1所示、剖切到的部位一律加剖面線,且剖面線傾斜方向和間隔(或疏密大小)都是一樣的,因此需要設計少、員重新編輯。剖面線的編輯包括剖面線的添加與刪除,剖面線傾斜方向和疏密大小的改變。編輯剖面線的方法為:

SolidWorks工程圖的規范化處理有限元分析培訓課程圖片1

SolidWorks工程圖的規范化處理有限元分析培訓課程圖片2

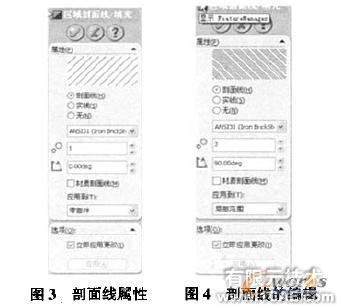

(1)擊所要編輯的區域,SolidWorks以該點向四周搜索一封閉區域,并在封閉區域的周?chē)镁G線顯示,同時出現編輯剖而線屬性管理器,如圖3所示。

(2)將"材質剖面線",前面的"V"去掉,對話框上面的灰色顯示變?yōu)楦吡溜@示,此時剖面線處于編輯狀態。

    (3)選擇"無"前面的單選按鈕,則刪除封閉區域里的剖面線;改變"剖面線圖樣比例"的大小,則改變剖面線的疏密大小,值越大,剖面線越密,反之,剖面線越疏;改變"剖面線圖樣角度"的大小,則改變剖面線的傾斜方向,角度值一般取0°或90°。

    (4)勾選"上立即應用更改",則編輯生效。對于圖1的裝配圖,根據以上的編輯方法,在軸內部單擊鼠標,選擇剖面線屬性管理器中的"無"單選按鈕,則刪除軸的剖面線。單擊滾動軸承外圈,如圖4所不,將"剖面線圖樣比例"的值改.為3,"剖面線圖樣角度"的大小改為90在"應用到"下面選擇"局部范圍",則外圈與相接觸的兩零件的剖面線方向相反。單擊滾珠,選擇剖面線屬性管理器中的"無"單選按鈕,在"應用到"下面選擇"局部范圍",則刪除滾珠剖面線。

SolidWorks工程圖的規范化處理有限元分析培訓課程圖片3

2.2輔助線和其它線條的添加

從圖1可以看出,SolidWorks只完成幾何關系的投影工作,而工程圖表達所必須的輔助線(如軸的中心線)、未投影到的線條(如鍵糟)以及當軸的剖面線刪除后,缺失的軸肩線等都不存在,需要設計,人員添加。添加中心線的方法為:

(1)用鼠標左鍵單擊視圖,視圖周?chē)霈F(xiàn)綠色虛線,此時視圖處于選中狀態。

(2)單擊"草圖繪制"工具欄,然后單擊"中心線"按鈕,將鼠標移到軸的中心線附近,當出現紅線時,說明已捕捉到中心線,按下鼠標左鍵,從左向右拉伸,拉伸時要保持中心線處于平直狀態。其它線條的添加方法與畫草圖方法一樣,不同的是,要用"線型"工具欄里的"線粗"按鈕,將添加的線條改為輪廓線相同的粗細,如圖5所示。按以上方法操作添加的線條會嵌人到原視圖里,也就是說,當原視圖移動時,添加的內容會跟著移動,不會造成線條錯亂現象。

    2.3多余線條的處理

SolidWorks在生成二維工程圖時,會產生一些多余的線,如圓角處的過渡線等,根據國家《機械制圖》標準,沒有這些線。如果用"刪除"命令,則會將整個視圖完全刪除,顯然"刪除"命令不行,這時可采取以下方法:用鼠標右鍵單擊多余的線條,在出現的快捷菜單上單擊"隱藏邊線"按鈕,則多余的線條被隱藏起來,打印時也打印不出,圖2是規范化處理后傳動機剖面圖。

    2.4基準符號大小編樣

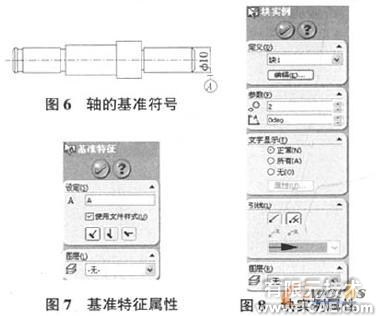

在SolidWorks"注釋"工具欄里盡管有"基準特征"按鈕,但標注的基準符號.大小不可編輯,因而很難與工程圖比例協調,如圖6.7所示。解決辦法是建立一個基準符號的塊(類似AutoCAD中的塊定義)。先繪制基準符號,采用"踐型"工具加粗其輪廓邊界;然后用"注釋"工具欄里的"注釋"命令在基準符號里添上字母A。將基準符號和字母A選中,選擇[工具]-[塊]-[制作]命令,出現"塊實例"屬性管理器,單擊編輯(E)按鈕進人"塊定義"屬性管理器,在其中設定塊的名稱,基準點中設定塊的參照點,也是塊縮放的參照基準,引線點設定塊連接到引線上的接觸汽;最后在封比單擊鼠標右鍵,在快捷萊單中選擇[保存到文件],塊文件的后綴為.sldblk。在SolidWorks工程圖中引用塊時,選擇"注釋"工具欄上的"塊"命令,出現"塊實例"屬性管理器,如圖8所示,在屬性管理器中設定其大小與方向。

SolidWorks工程圖的規范化處理有限元分析培訓課程圖片5

    3結語

利用SolidWorks進行三維模型設計,再?gòu)娜S模型轉換成二維工程圖,是該軟件的核心之一,也是現代計算機輔助設計的發展趨勢。雖然SolidWorks二維工程圖的編輯功能不及AutoCAD,但SolidWorks有強大的視圖表達能力,能在二維工程圖中作標準三視圖、投影視圖、輔助視圖、剖面視圖、旋轉剖視圖、局部視圖等,這些高效、快捷的功能是AutoCAD無法比擬的。
