搜索利用SOLIDWORKS中的設計算例實現最優設計 | 產品技巧
2016-12-18 by:CAE仿真在線 來源:互聯網
SOLIDWORKS中的設計算例可以評估和優化設計,為設計找出最優化的方案
SOLIDWORKS可以通過自行調整和更改設計參數,在滿足給定條件為前提的情況下,軟件將進行多次的計算并在眾多結果中找出最優的設計方案,從而提高設計效率。

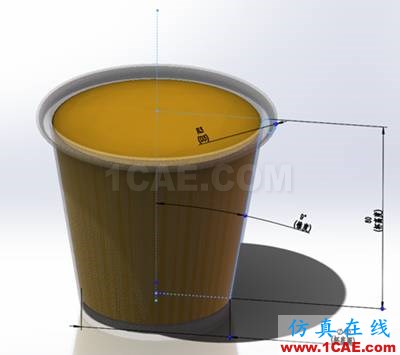

本例將通過一個一次性杯子為大家展示,SOLIDWORKS是如何在不同的設計方案里找到最優解組合。
給出一次性杯的一組尺寸:
底部圓:40mm,50mm,60mm
杯高度 :60mm,70mm,80mm
錐度:7mm,8mm,9mm
問:當杯子容積不小于225ml時,哪種設計方案杯子質量最小?
主要操作內容:
-

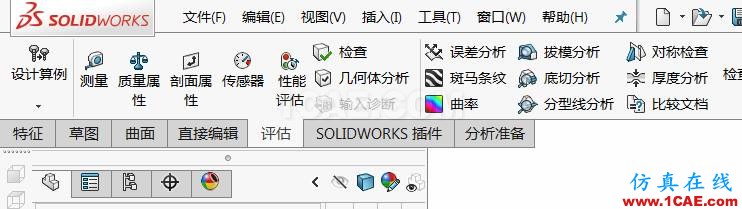

SOLIDWORKS設計算例可以通過評估找到
-

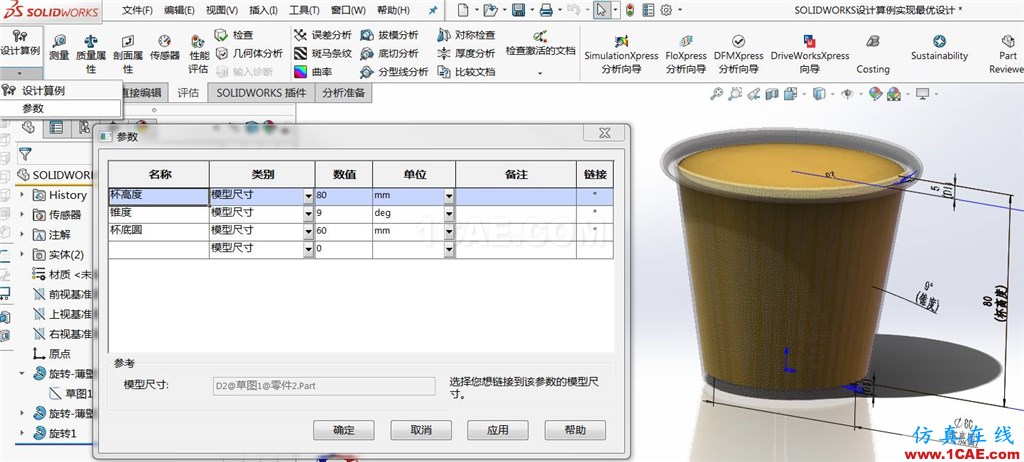

通過設計算例中的參數為設計變更指定對應的變量
-
通過添加傳感器工具可以實時的對模型的質量和容積進行監控
-

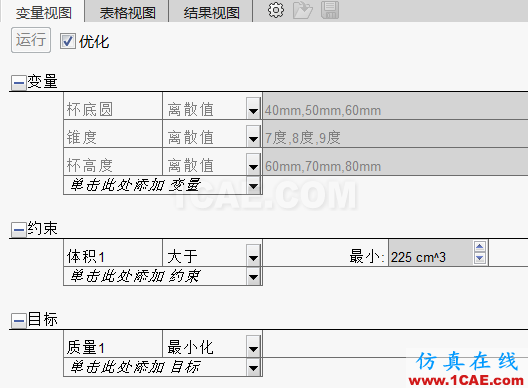

最后通過設計算例界面輸入數據
-

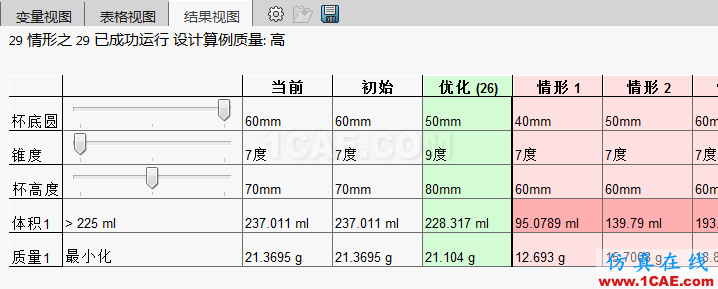

通過計算后,獲得最優值
當:
底部圓:50mm
杯高度:80mm
錐度:9mm
體積為228.317大于225,質量為21.104g符合設計要求
想知道更詳細的操作和講解,請點擊下方視頻:
