Dynaform汽車行業中的板材沖壓計算機仿真

2017-01-04 by:CAE仿真在線來源:互聯網

前言
沖壓成形是一種歷史悠久的金屬加工工藝,隨著工業水平的不斷進步,沖壓技術和設備日益完善,已在汽車、航空、模具等行業沖壓加工占據著重要的地位。
眾所周知,汽車大部分構件都是薄板沖壓件,國外各大汽車廠商很早就開始采用計算機仿真技術用于指導產品的設計和制造。沖壓數值仿真的發展主要依賴于各種板成形軟件的涌現和進步,這些CAE 軟件大多可以利用CAD 生成的模型進行設計和工藝過程仿真,為新產品的開發提供參考依據。
DYNAFROM 軟件特點

DYNAFROM 集聚了美國三大汽車公司二十余年積累的豐富板成形仿真工程經驗,在程序中固化了大量經試驗驗證的專家經驗,對于不同成形工藝給出了最優的仿真參數如:質量比例參數、速度和阻尼系數等,大大降低對使用者的要求,成為模具及工藝設計人員的工具。其主要組成模塊如下:
· 前后處理模塊(Pre /Post)。
· 仿真工程模塊(FS)
· 模面工程模塊(DFE)
· 板料尺寸工程(BSE)
· 精確求解器模塊(LS-DYNA)
DYNAFROM 作為專業板成形軟件,致力于解決最復雜板成形工藝,廣泛應用于世界各大汽車公司、模具廠和高校以及研究機構。由于DYNAFORM 在現有板成形分析軟件原有的顯式基礎上增加了隱式分析功能,可以實現板成形從沖壓到回彈的完整工藝過程模擬,顯隱式分析做到無縫轉換,從而令板成形仿真更為便捷和高效。目前在國內長安汽車、南京汽車、上海寶鋼、中國一汽、上海匯眾汽車公司、洛陽一拖等知名企業得到成功應用。
DYNAFORM 應用實例

汽車設計的瓶頸是車身覆蓋件模具設計與制造周期,所關心的主要問題是由拉裂、減薄、環狀滑移線、起皺與回彈引起的工件缺陷。汽車裝配質量差的主要表現是車輛整體幾何形狀不精確協調。
仿真軟件的應用大大減少了試模的次數。奔馳公司采用前每套模具大致需試模3~4 次,采用DYNAFORM 后僅1~2 次就足以防止起皺和破裂。豐田汽車在引入DYNAFROM 后減少了模具設計和制造過程中46%的試驗工作。
下面簡單列舉兩個國內汽車企業利用DYNAFORM 進行工藝優化的工程案例:
· 案例1-國內某整車廠某車型前底板成形工藝優化
該零件采用原始工藝加工時,在成形過程中經常出現起皺、疊料及開裂問題,造成廢品率居高不下,嚴重影響了生產進度,增加了產品成本。
以下四個圖例顯示的是該零件原始工藝過程不同階段仿真變形特點:

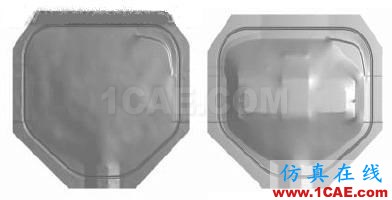

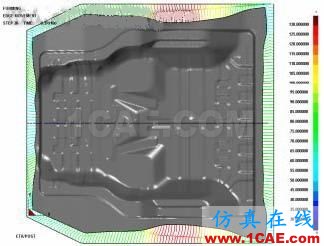

圖1、第一階段成形

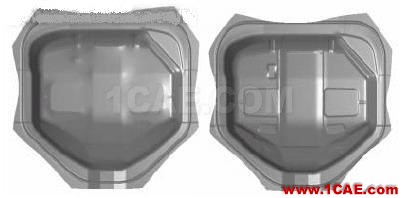

圖2、第二階段成形

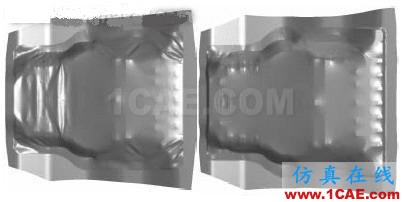

圖3、第三階段成形

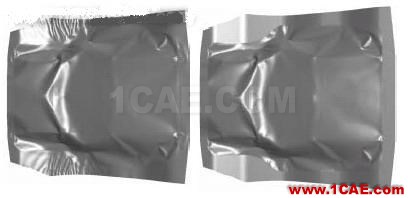

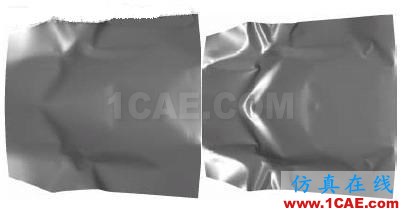

圖4、第四階段成形

針對該零件在成形過程中產生的上述缺陷,該廠模具工程師利用DYNAFROM 從以下方面去進行了方案改進及模擬仿真:
·調整拉延筋形狀和鎖模力解決局部裂紋
·調整坯料尺寸、增加材料的支撐、減小材料拉出延遲來解決起皺和疊料
·增加整形工序(如成形時增加角度和圓弧)徹底解決開裂問題

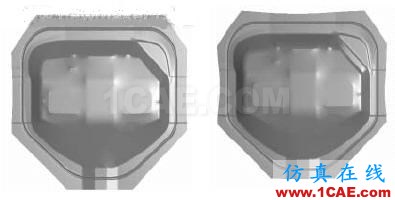

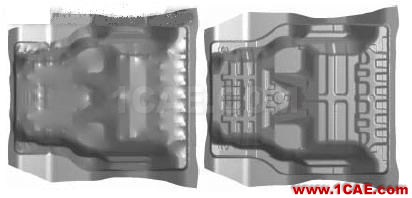

通過采用上述措施進行模擬優化,最終獲得了滿足設計要求的產品。如下所示。
