搜索基于DynaForm的NUMISHEET 2014 Benchmark 4 沖壓分析實例
2016-08-26 by:CAE仿真在線 來源:互聯網
測試題目的要求解讀;
建模;
網格劃分;
新建材料(2種);
工藝條件設置;
控制參數設置、
分析結果后處理(剖面線的生成與輸出,設備噸位預測)
基本環境說明:
操作系統: Win7 X64
仿真軟件:DynaForm5.9.2.1
求解器: LS-DYNA R9*71_R7.1.2_SMP
硬件:HP Z800 工作站 16G內存 2 CPU(E5520 共8核心)
1:官方給出的標準的圖紙 材料及工藝參數

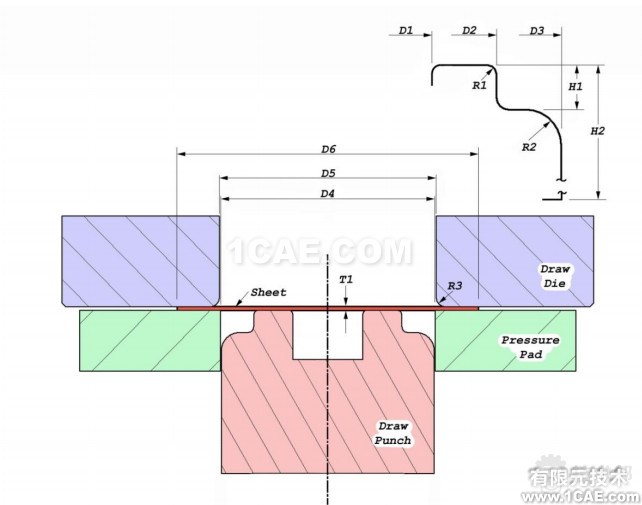

1.1模具及板材的圖紙
有2個尺寸的模擬,此次我們只做第一個Condition A
1.2材料參數

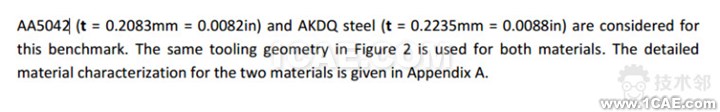

要求用2種材料:
AA5042(鋁材)厚度為0.2083mm,AKDQ鋼材,厚度為0.2235mm;

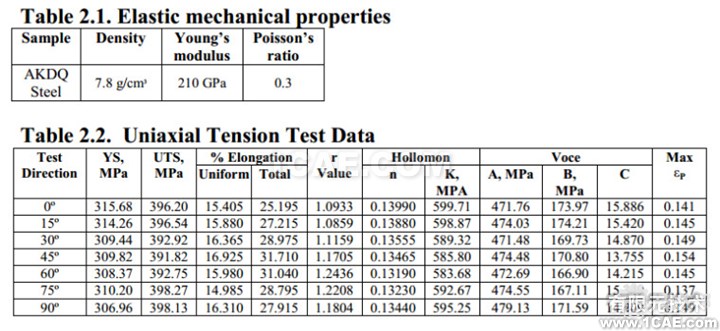

AKDQ 力學性能參數如下:

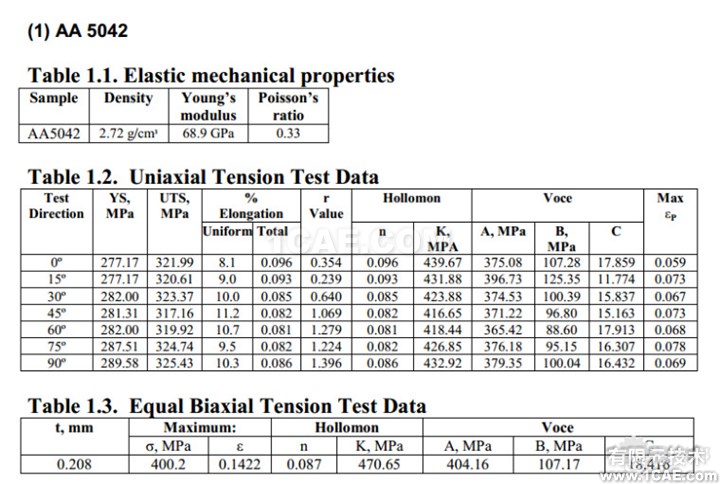

AA 5042力學性能參數如下:
1.3其他的工藝參數
摩擦系數:0.03
壓邊力:8900N
實際沖壓速度:140mm/S
下壓距離:工件完全成型,大約20mm

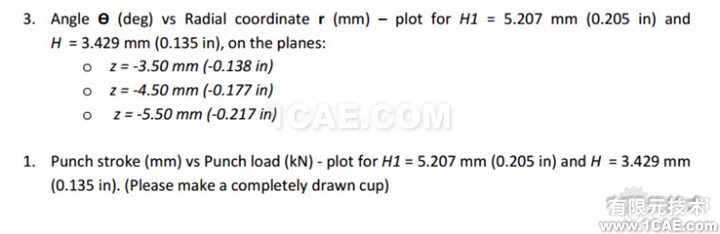

1.4分析報告要求:

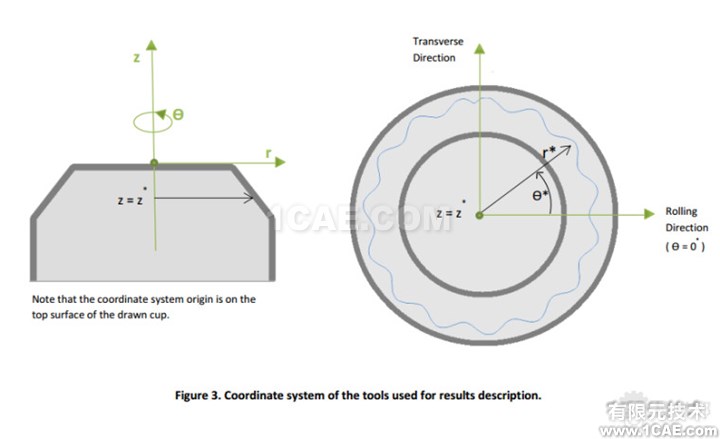

要求去三個不同高度平面上的不同角度的R值,以及設備的力位移曲線;
至此,分析所需要的所有的信息都已經給出,下面我們需要根據給出的信息建模并進行仿真分析;
2.建立分析用模型并輸出IGES文件

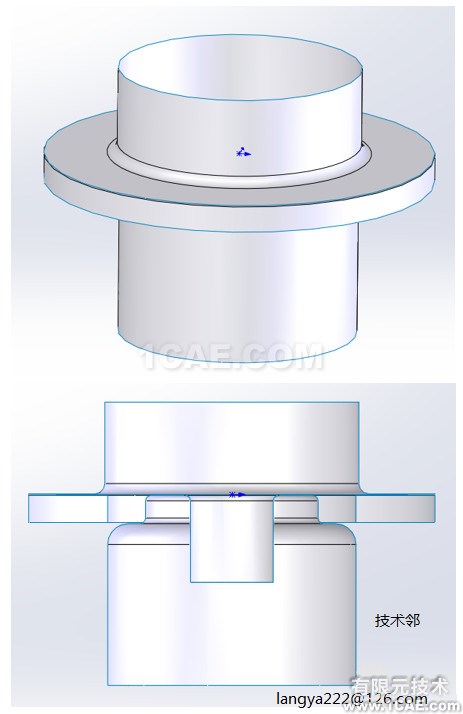

筆者一直使用SolidWorks作為建模工具,如果是其他軟件的用戶,可以用自己熟悉的三維軟件進行建模,模型很簡單,不再詳述建模過程,建立好模型的效果如下:
輸出模型為IGES文件,并為各個零部件命名;
3. 導入DynaForm,進行分析的前處理設置

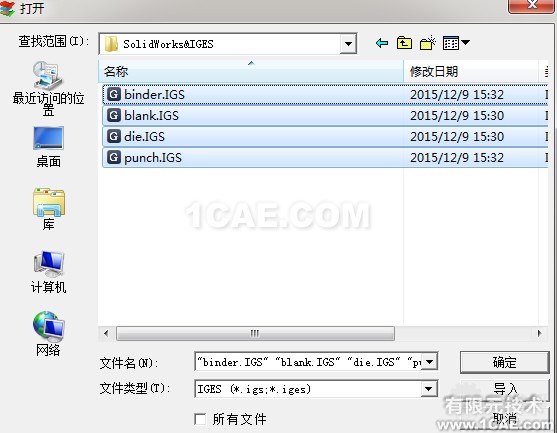

3.1 導入模型
選擇4個模型,點擊確定或者導入;
3.2 用零件層的編輯工具,給導入的層重新命名,效果如下:
3.3 劃分網格:

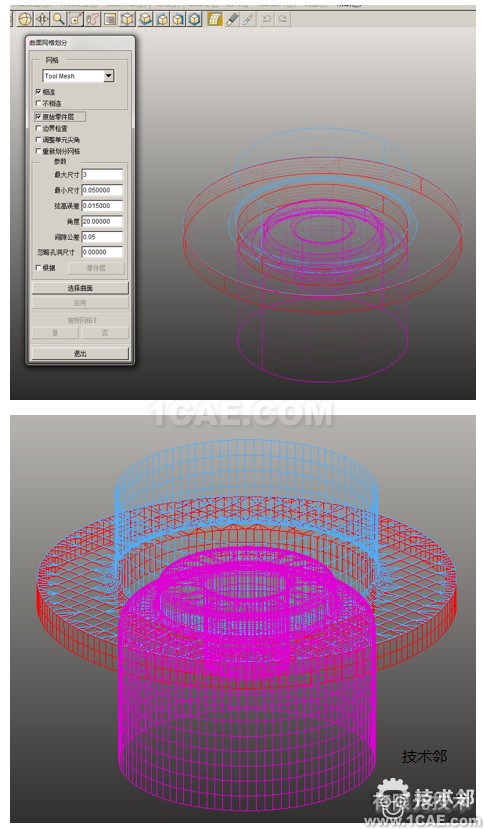

3.3.1 劃分模具網格:隱藏blank層,點擊曲面網格劃分按鈕

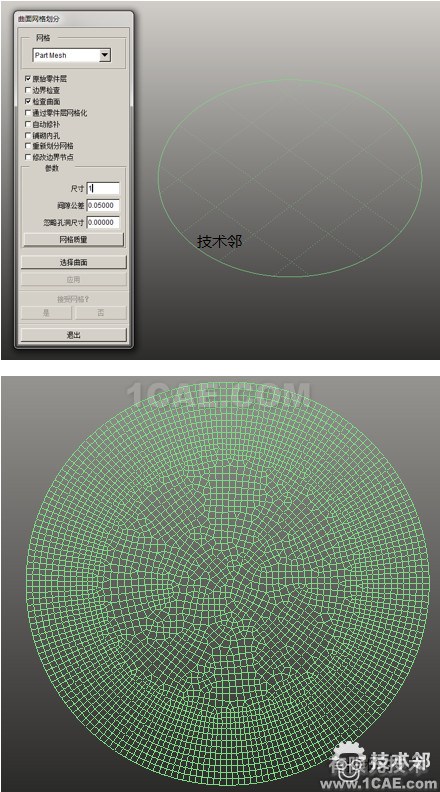

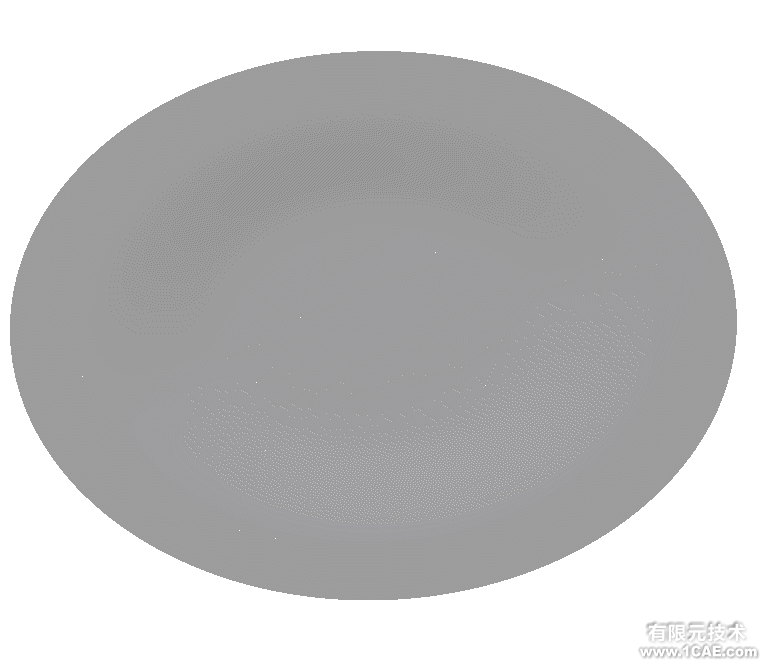

3.3.2 劃分板材網格
隱藏其他的層,只保留blank層,點擊曲面網格劃分工具,選擇Part Mesh:

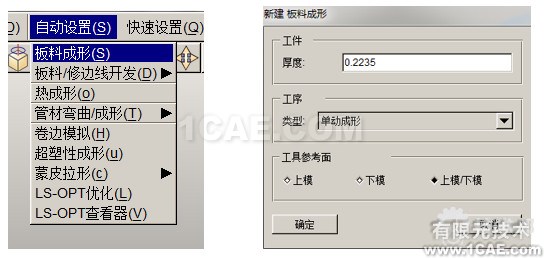

3.4 新建一個自動設置-板料成型算例:
3.4.1選擇板料成形,并設置分析工序和類型:

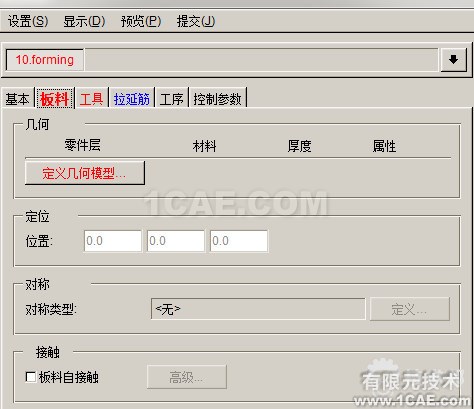

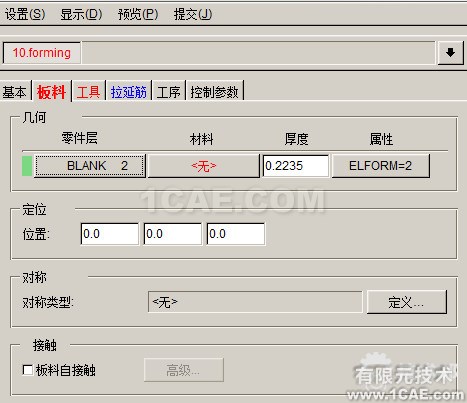

3.4.2 設置定義板料
點擊定義幾何模型,在彈出的頁面選擇零件層,并指定Blank層即可
3.4.3定義AKDQ材料

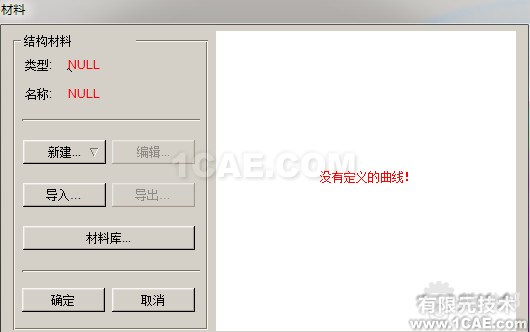

定義了blank層之后,由于材料是自定義的,所以點擊材料下的<無>按鈕

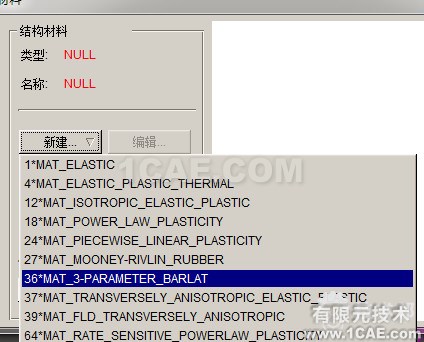

點擊新建按鈕:
選擇36號類型

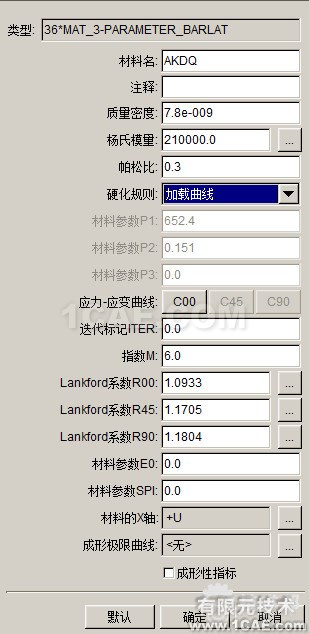

按材料要求定義以下數據:

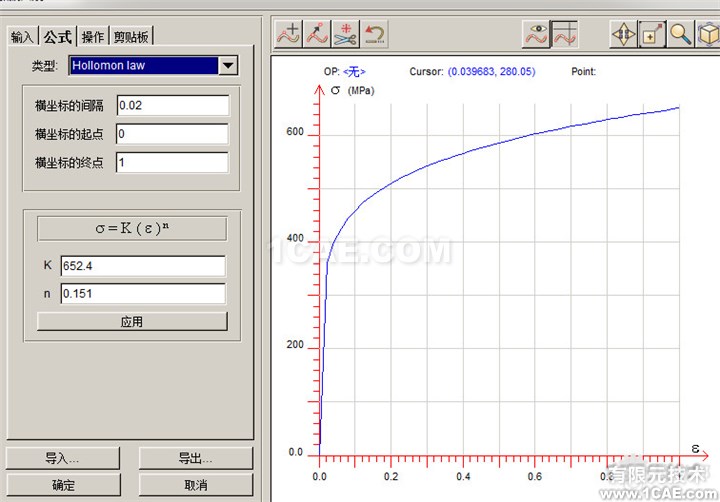

點擊C00,選擇公式類型為Hollomon,并定義數值,點擊應用,確定退出。

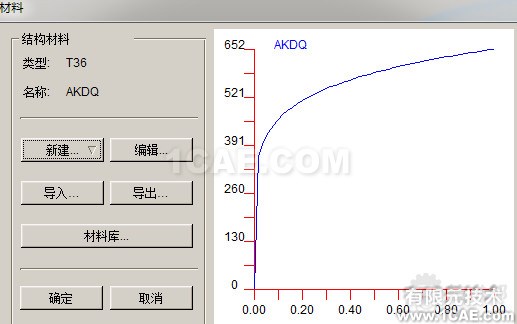

定義好之后的效果如下:
上面為AKDQ材料的定義方式,還有一款材料為AA5042,相同的設置方式,再此不再重復

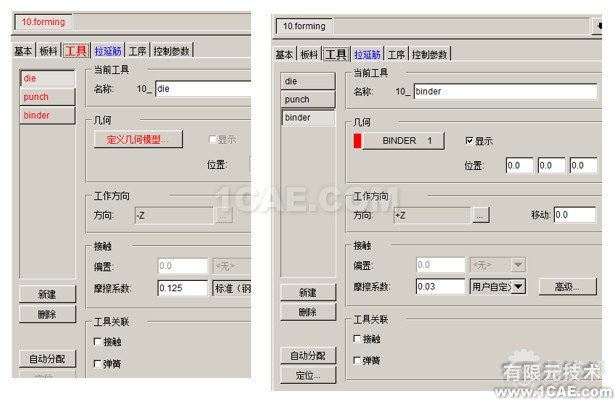

3.5 定義工具
點擊自動分配即可!注意更改摩擦系數!

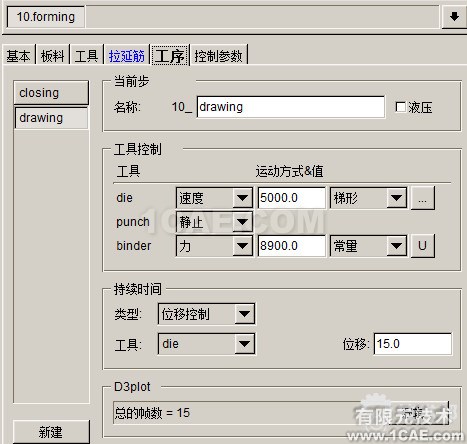

3.6 定義工序 更改drawing工序的D3PLOT為幀數 15,其他默認參數!

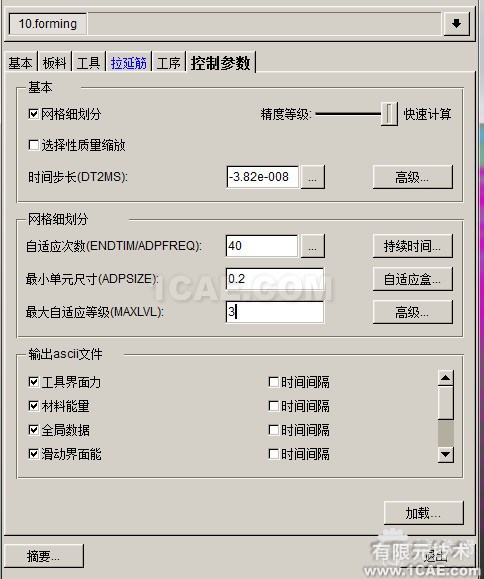

3.7 設置控制參數
設置完畢,點擊保存

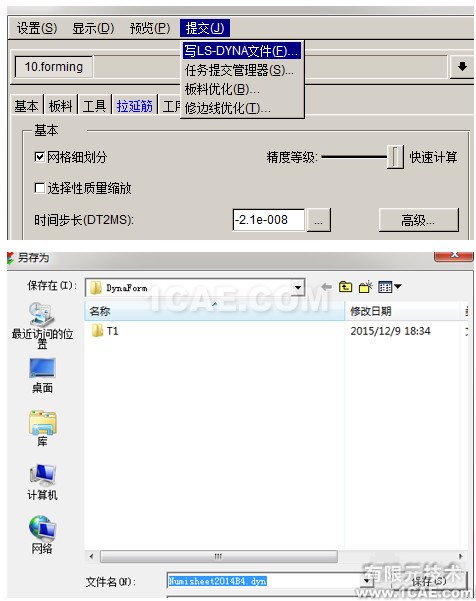

4. 生成DYN文件,并提交運算

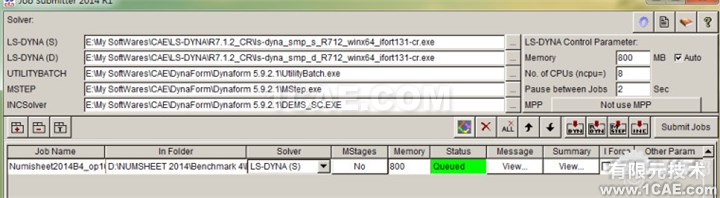

打開job submitter 程序,點擊DYN按鈕,選擇剛才生成的DYN文件,
點擊Submi Jobs開始運算!
5.計算結果后處理
計算完畢后,打開DynaForm的后處理的程序,隱藏其他層,查看一下變形的效果:

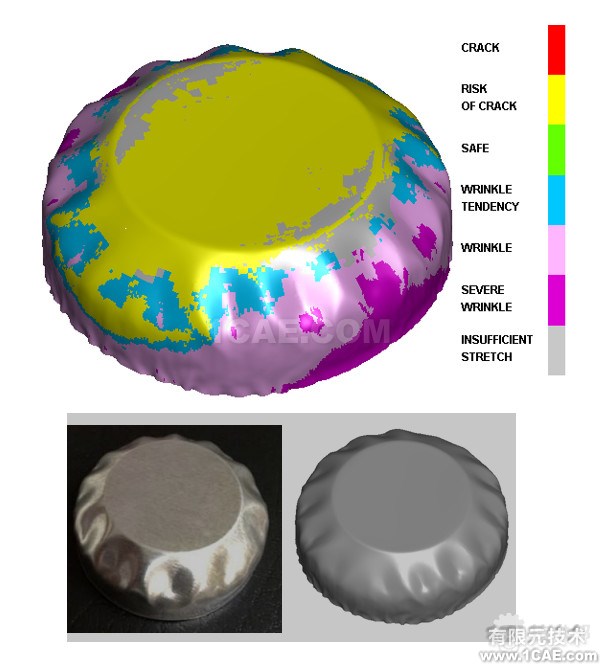

AA5042材料結果:
鋁材AA5042的分析的起皺效果與實際沖壓出來的外觀基本一致!

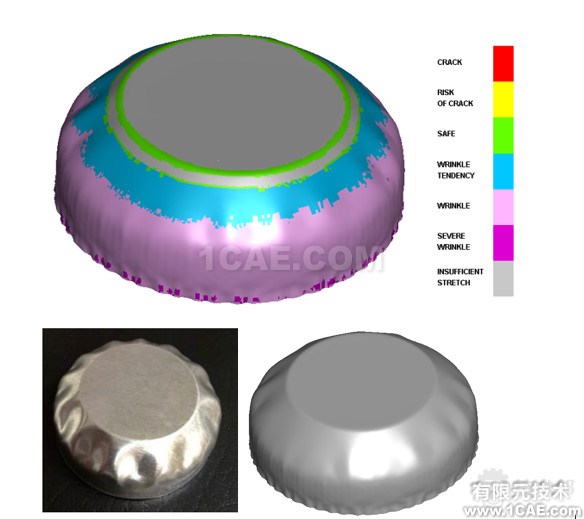

AKDQ材料結果:
左邊照片是用鋁材AA5042壓制的,所以AKDQ的起皺效果不是很強烈,AKDQ材質的材料各向異性不是太大,所以成型的結果還是比較均勻的,褶皺區域較平緩;

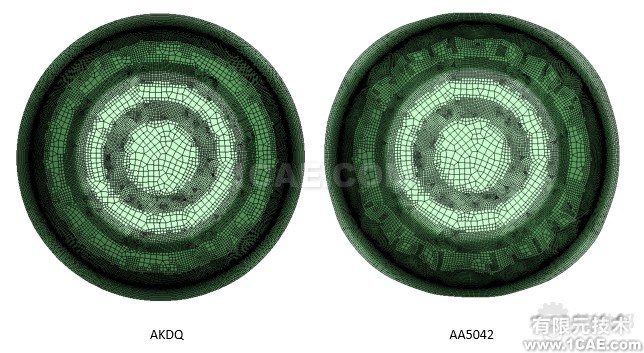

兩種材質的成型的對比:鋁材的各向異性差異較大,導致成型各個方向材料流動不一。
5.1 三個剖面的截面線輸出:
按照給出的仿真結果的要求,我們需要輸出3個不同高度截面線,并且測量具體的數值首先需要生成三條剖面線:
5.1.1 打開工具 截面剖切

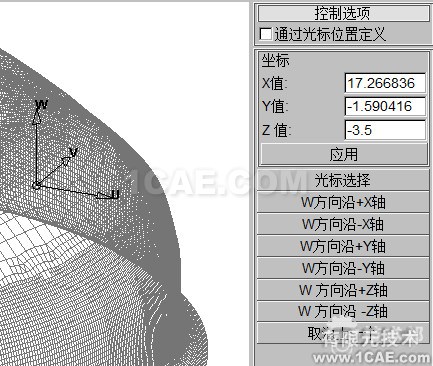

5.1.2 定義剖切面
5.1.3 按要求輸入Z數值,并選擇W方向 Z

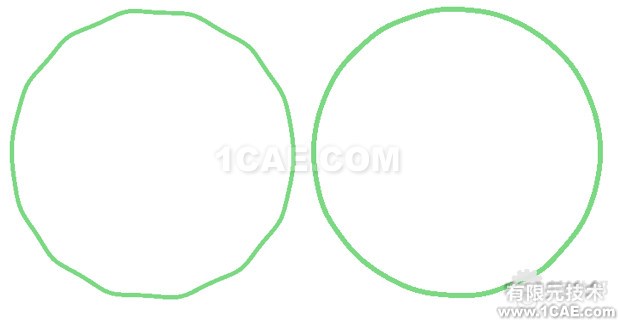

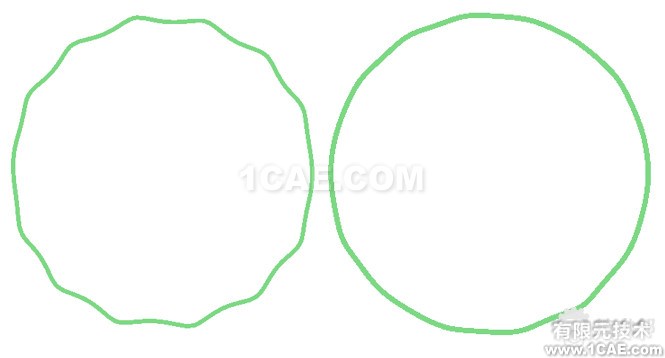

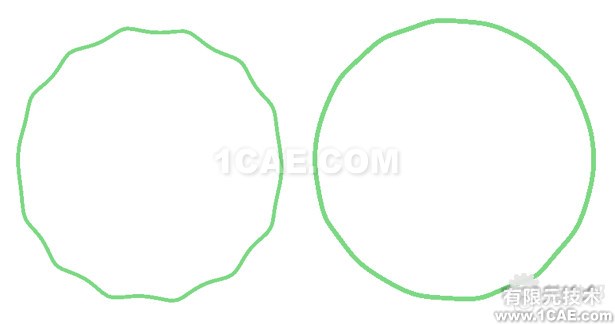

5.1.4 生成剖面線,
在-3.5mm平面左邊為AA5042 右側為AKDQ
在-4.5mm平面左邊為AA5042 右側為AKDQ
在-5.5mm平面左邊為AA5042 右側為AKDQ
導出曲線:保存成IGES格式,在AutoCAD或者其他三維設計工具中按要求對結果進行測量:

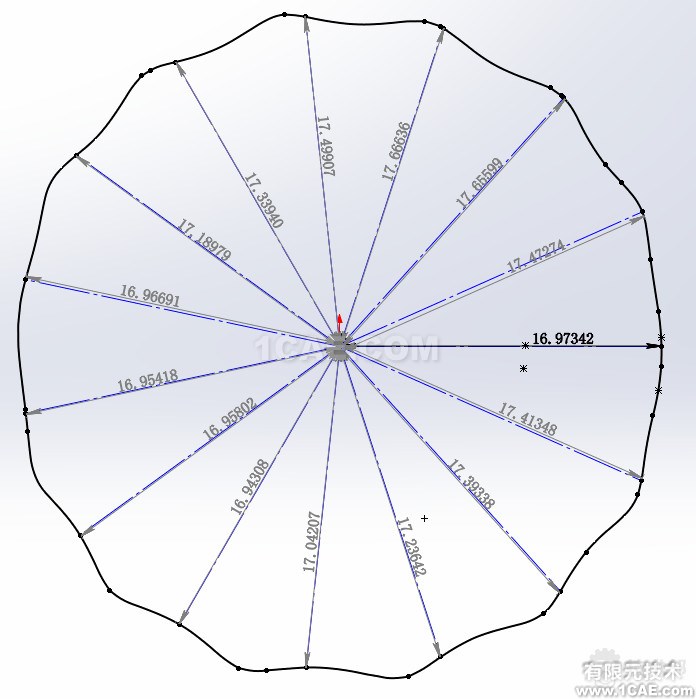

如下圖所示AA5042-5.5截面線測量示意:

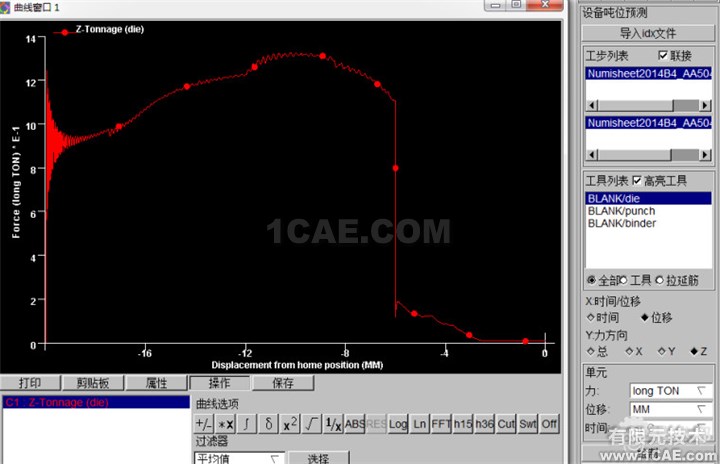

5.2 生成力位移曲線:
后處理中,應用 設備噸位預測:
在彈出的頁面中,選擇die,點擊繪制,即可得到成形力(AA5042)與位移的曲線圖;
可將曲線導出,在EXCEL中,處理相關數據
總結:
NUMISHEET 2014 Benchmark4實例,從建模開始,完整的展示了沖壓分析的整個過程,對沒有接觸過沖壓分析朋友來說,可以通過這個例子了解一下分析的具體過程;對于有所了解的朋友,可以通過這個例子,了解DynaForm分析中材料建立、剖面、設備噸位預測等比較少用的功能;
最后希望讀這篇文章的朋友都有所收獲!
