【CAE軟件】Dynaform軟件

2016-10-25 by:CAE仿真在線來源:互聯網

圖1 開始界面

一.Dynaform簡介

Dynaform軟件是美國ETA公司和LSTC公司聯合開發的、用于板料成形數值模擬的專用軟件,是LS-DYNA求解器與ETA/FEMB前后處理器的完美結合,是當今流行的板料成形與模具設計的CAE工具之一。

Dynaform軟件基于有限元方法建立,被用于模擬鈑金成形工藝。

Dynaform軟件包含BSE、DFE、Formability三個大模塊,幾乎涵蓋沖壓模模面設計的所有要素,包括:確定最佳沖壓方向、坯料的設計、工藝補充面的設計、拉延筋的設計、凸凹模圓角設計、沖壓速度的設置、壓邊力的設計、摩擦系數、切邊線的求解、壓力機噸位等。

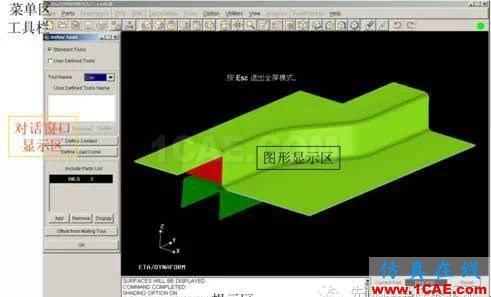

圖2 Dynaform圖形界面

二.Dynaform軟件模塊及功能

1.Formability(基本)模塊

DYNAFORM提供了良好的與CAD軟件的IGES、VDA、DXF、UG和CATIA等接口,以及與NASTRAN、IDEAS、MOLDFLOW等CAE軟件的專用接口,以及方便的幾何模型修補功能。

2.BSE(板料尺寸計算)模塊

采用一步法求解器,可以方便地將產品展開,從而得到合理的落料尺寸。

3.DFE(模面設計)模塊

DYNAFORM的DFE模塊可以從零件的幾何形狀進行模具設計,包括壓料面與工藝補充。DFE模塊中包含了一系列基于曲面的自動工具,如沖裁填補功能、沖壓方向調整功能以及壓料面與工藝補充生成功能等,可以幫助模具設計工程師進行模具設計,主要功能包括:

(1)基于幾何曲面。所有的功能都是基于NURB曲面的,所有的曲面都可以輸出用于模具的最終設計。

(2)倒角功能。使用戶對設計零件上的尖角根據用戶指定的半徑快速進行倒角,以滿足分析的要求。

(3)沖裁填補功能。根據成形的需要,自動填補零件上不完整的形狀;能在填補區同時生成網格與曲面。

(4)拉延深度與負角檢查功能。圖形顯示零件的拉延深度與負角情況。

(5)沖壓方向調整功能。自動將零件從產品的設計坐標系調整到?jīng)_壓的坐標系。

(6)壓料面生成功能。可以根據零件的形狀自動生成四種壓料面。生成的壓料面可以根據用戶的輸入?yún)?shù)進行編輯與變形以滿足設計要求。

(7)工藝補充面生成功能。可以根據產品的大小、深度及材料生成一系列輪廓線。然后將這些輪廓線生成曲面并劃分網格,形成完整的工藝補充部分。還可以對生成的輪廓線進行交互式編輯。

三.Dynaform主要特點

(1)集成操作環境,無需數據轉換。完備的前后處理功能,實現無文本編輯操作,所有操作在同一界面下進行。

(2)求解器采用業界著名、功能最強的LS-DYNA,是動態非線性顯示分析技術的創始和領導者,解決最復雜的金屬成形問題。

(3)工藝化的分析過程。囊括影響沖壓工藝的60余個因素以DFE為代表的多種工藝分析模塊,有好的工藝界面,易學易用。

(4)固化豐富的實際工程經驗。

四.Dynaform主要應用

Dynaform軟件可應用于不同的領域,如汽車、航空航天、家電、廚房衛生等行業?？梢灶A(yù)測成形過程中板料的裂紋、起皺、減薄、劃痕、回彈、成形剛度、表面質量,評估板料的成形性能,從而為板成形工藝及模具設計提供幫助,主要包括:

(1)沖壓、壓邊、拉延、彎曲、回彈、多工步成形等典型鈑金成形過程;

(2)液壓成形、輥彎成形;

(3)模具設計;

(4)壓機負載分析等。
