搜索DynaForm5.8.1 彎管模擬簡介
2016-11-15 by:CAE仿真在線 來源:互聯網
這個模塊在5.8中做了很大的增強,基本都是自動化的了,輸入基本的條件后,點創建即可進行模擬

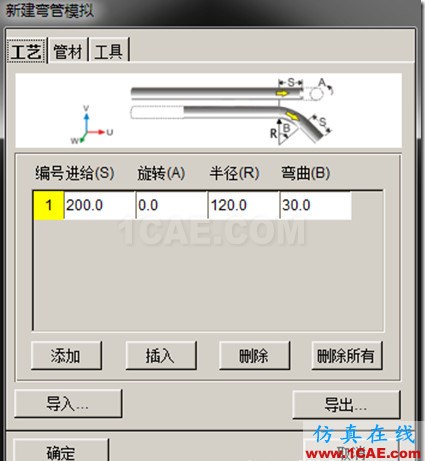

在上面的紅色區域(白色是垂直于平面的角度,為0時,為平面內彎管)輸入相應的數值,軟件會自動建立模型;
(如果工藝比較復雜,也可以用導入的方式,進行工藝的設置)
?
圖中的S代表彎曲后的預留直壁段,R代表彎曲半徑,B代表彎曲的角度;

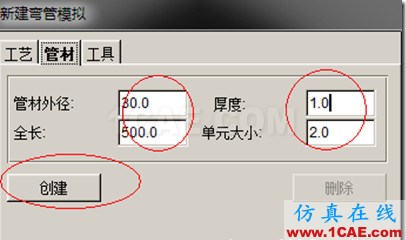

工藝設置完畢后,設置管材的基本信息:設置完成后,點創建,即可創建管材

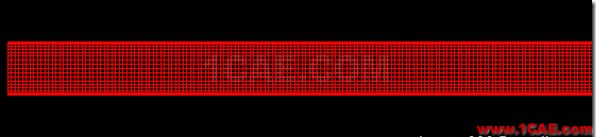

軟件即可自動創建管材;
創建工具:

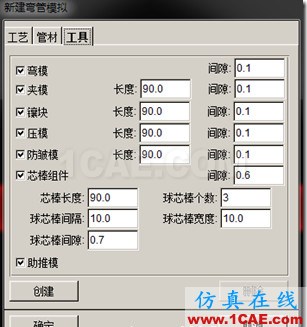

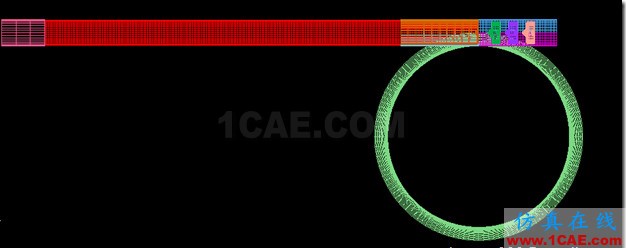

點擊創建后,DynaForm自動創建工具,如果實際彎管不需要這么多模具,可以適當?shù)膭h減;

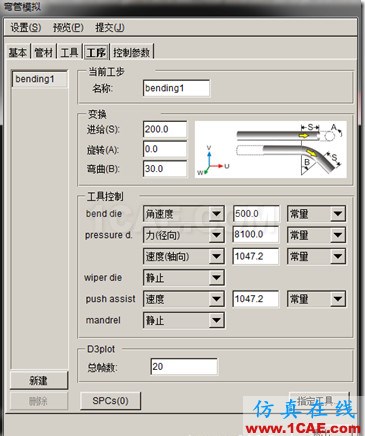

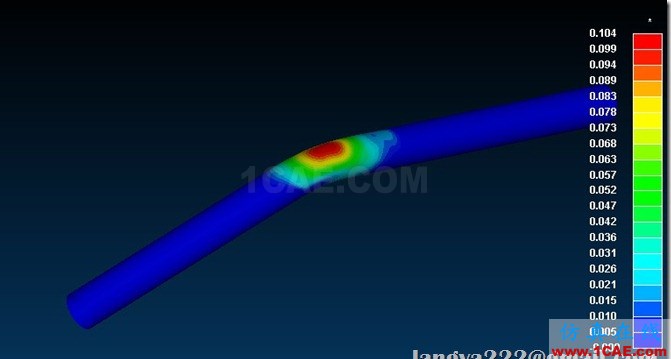

點確定后,自動進入設置界面:定義材料,工具使用默認值,修正控制參數,提交進行分析;
這個功能比起以前手動處理模擬相比,要簡單了很多,更智能化了,值得稱贊,但是要想更好的使用,
需要對內置的模具進行詳細的了解,否則就會感覺很難下手;
