DynaForm-LS-DYNA多核心-多CPU求解詳解

2016-11-16 by:CAE仿真在線來源:互聯網

DynaForm使用LS-Dyna進行求解,現在的計算機大部分都是多核或者多CPU的了,所以有效利用多核(多CPU)進行計算,能夠大幅度的提高計算效率,如單核假如需要1小時,多核一般半個多小時就計算完了;下面詳細的講述如何開啟多核&多CPU運算:

1:首先需要有能夠支持進行多核(多CPU)計算的LS-DYNA求解器;

LS-DYNA求解器每個大版本一般首先安裝平臺分為 WINDOWS、LINUX、 UNIX等;我們一般使用windows,在Windows平臺上一般又分為 32位版本和64位版本;然后32位版本和64位版本又會分為單CPU、多CPU (SMP)、多計算機(MPP)等版本(如下圖所示);如果想要進行多核或者多CPU計算,就必須具有SMP或者M(jìn)PP求解器,DynaForm在5.7.3之前自帶的求解器一般為單CPU求解器,所以即使設置了也不能進行多核求解,本文下面主要對SMP求解器設置進行說明,MPP的沒有條件測試,個人用的也很少,就此略過。

2:在DynaForm進行多核(多CPU)求解設置:

2.1 DynaForm5.7.1 之前版本設置

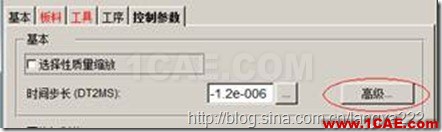

在5.7.1之前的版本中,自動設置完畢后,需要在控制參數 –基本 –高級中,將NCPU設置成你參與計算的核心數或CPU個數,并提交到SMP求解器

2.2 DynaForm5.7.1 之后版本設置

5.7.3之后版本,在生成DYN文件后,使用 ETA的求解管理器進行求解時,只需要在管理器中輸入CPU的個數即可開啟多核(多CPU運算)

總結

通過以上說明,單臺計算機如果想要開啟多CPU求解,首先得有一個SMP版本的LS-DYNA求解器,然后在求解時,需要設置參與求解的CPU個數才能有效利用計算機資源,進行快速求解,以提高運算效率。

附:

在windows中,每個核心即可視為一個CPU,多線程虛擬的核心也視為一個CPU,即:如果是雙核的,就輸入2,如果是雙核4線程的,即輸入4;不明白的在windows的任務管理器中查看性能一覽中的cpu使用記錄下面的方形框的個數,有幾個就輸入幾個。
