Dynaform其實就在生活中——無處不在的CAE分析

第一部分是作為進入有限元法內容前的準備,講述了在設計時CAE所處的地位,考慮的方法,在設計時怎樣來利用CAE,以及講述了它的歷史背景和有關的預備知識。對于立即想進入有限元法的讀者可以跳過這一章,但是建議你不妨以后回過頭來再把這一章讀一讀。被認為像黑匣子(BLACK BOX)一樣的有限元法,讓我們現在一點點地走近它吧。

利用CAE所進行分析的范圍是很廣泛的。這里我們從中選取使用頻率比較高的結構分析作為例子。所取的范圍是應力分析,屈曲分析和固有震動分析。本教材第二部分將會詳細地說明它的模型化過程以及評價過程。并且我們將用身邊的例子反復地來說明怎樣的現象可用CAE來求解,怎樣的場合可用CAE來分析。同時對有關的專用術語的概念也進行了說明。

●應力是什么?

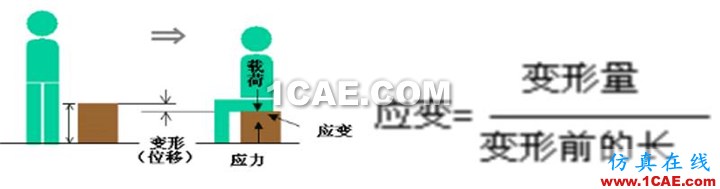

對一個產品或結構施加載荷的話,結構在變形的同時其內部會產生應力和應變。

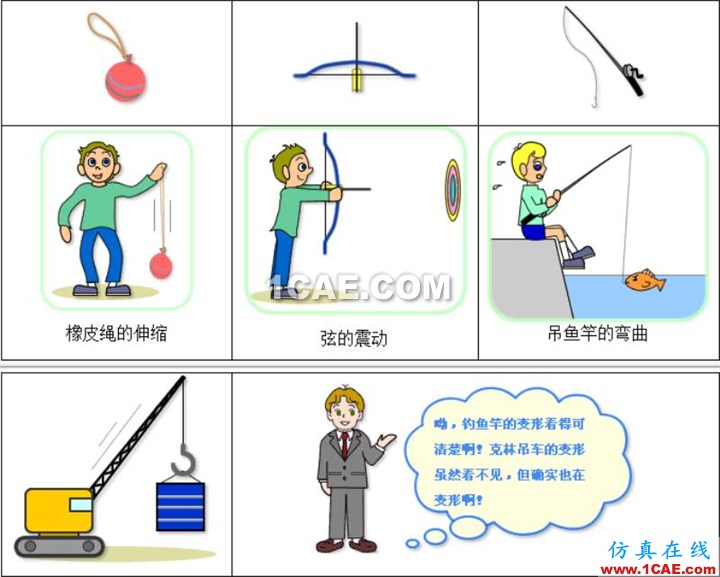

對橡皮繩,吊魚竿或者弓等等,施加一個力,就能非常清楚地看到它的變形,而一般的產品和結構,大多數是用鐵和鋁等等硬性材料制成的,變形非常小,用肉眼來確認它的變形就很困難了。

應力是結構對載荷抵抗所產生的力。用單位面積的力來表示。此應力是判斷產品與結構破壞(損壞)與否的重要指標。應力=載荷/剖面面積,載荷除以剖面面積得到應力。

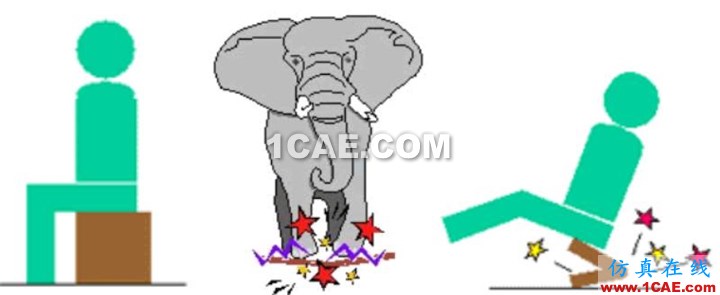

應力小的時候在材料內部生成的抵抗力也小,不足以破壞材料。

應力=載荷/剖面面積。載荷變大,應力變大,破壞了。面積變小,應力變大,破壞了。

施加的載荷一起作用,產品或結構內部就產生了抵抗力,也即產生了應力。

一般結構的形狀非常復雜,根據施加載荷的種類,應力也不一樣。有大應力,小應力,有壓應力,拉應力等等各種應力。

因?yàn)閼?yīng)力一大,就要損壞物體,所以設計時不能使應力大于某個值。為此,在事前,有必要知道應力的數值。

●這些地方可用到應力分析!

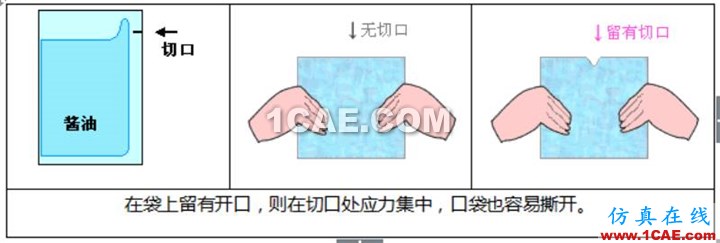

裝調味品的塑料袋和水果袋都留有切口,從缺口處就很容易撕開袋子。

有切口的袋子比沒有切口的袋子要遠遠地容易撕開,這是在日常生活中常有的經驗。

這是因?yàn)?在切口的部分應力集中,即使用同樣的力,因?yàn)樵谇锌诓糠謶?yīng)力大了,所以就容易撕開。前一個例子說明,為了避免破損物體而利用了作為破壞指標的應力,這個例子反過來很好地利用了應力來破壞物體。

總之,象這樣求應力集中的程度或求應力的值,這就是應力分析。

●變形不能忽視!

應力分析在求應力的同時也能夠求產品和結構的變形。應力的大小對判斷產品和結構是否損壞很重要,而即使產品沒有破壞,但因?yàn)檫^(guò)大的變形,而破壞了產品的功能和性能。在這個問題中寧可利用變形的結果而不用應力進行設計尤為重要。

例如:因?yàn)楫a(chǎn)品的重量而引起地面變形,使地面起不到支撐功能。對于結構有時候它的變形量要防止超過結構跨距的千分之一長,電動機的軸過大的變形就要與外殼接觸了。機械零件在設計時要避開因變形而和其他零件接觸和干涉。

塑料制品由于金屬模具的變形產生了毛刺,而造成了次品。此時由于成型時噴出的壓力,引起金屬本身變形,因此就在陰模和陽模接觸部分發生了間隙的原因。

●在此時要用應力分析!

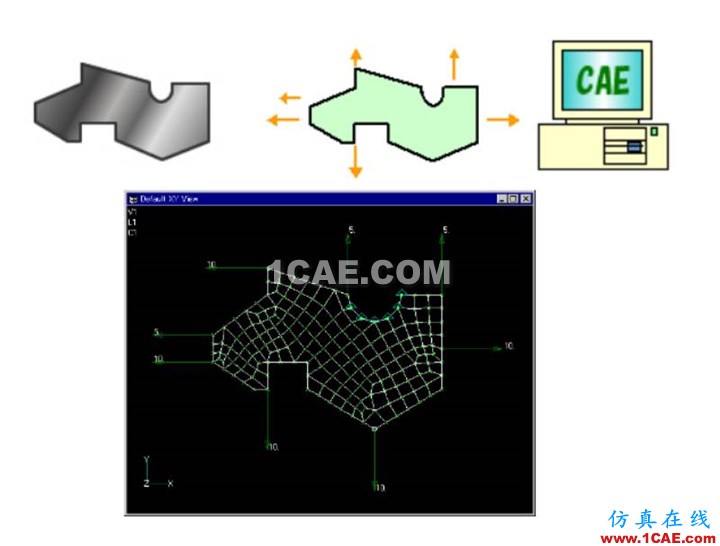

到底在什么情況下要用CAE來求應力(或者變形和應變)呢?在簡單的形狀下即使不用CAE由公式或近似公式也能求出應力和變形。但是在產品形狀復雜的時候用CAE就相當?shù)姆奖懔?。讓我們先?lái)考慮一下,應力和結構形狀及載荷的關系。

備注:首先,考慮有關[復雜的和簡單的]兩種情況

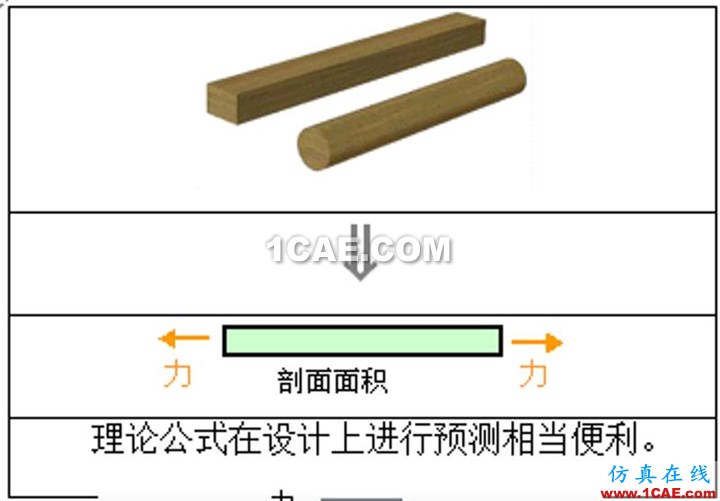

◇結構和載荷都是簡單的情況

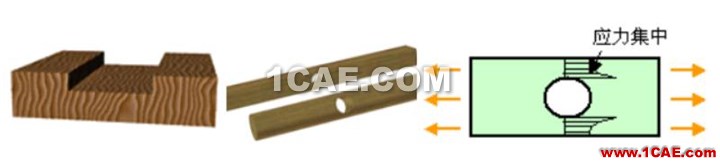

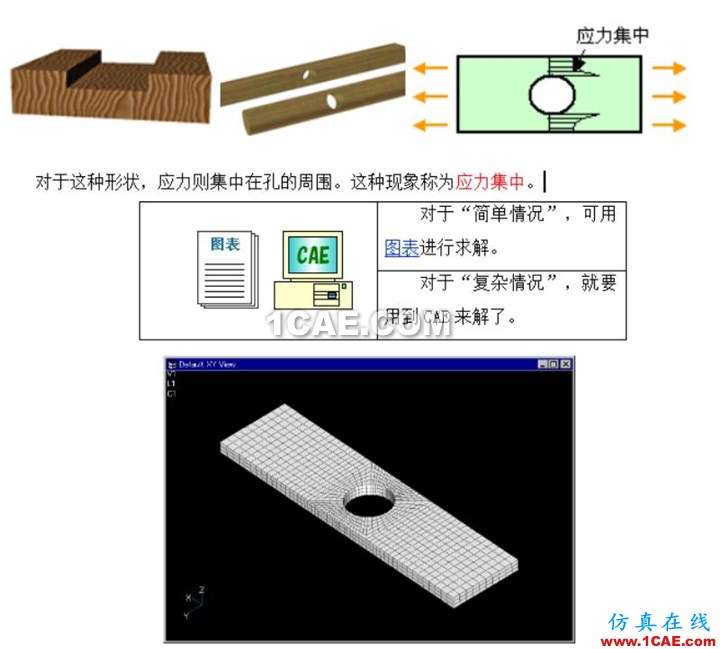

◇結構形狀稍稍復雜的情況
