主題★ 家具設計的基本尺寸 衣櫥:深度:一般60-65;推拉門:70,衣櫥門寬度:40-65 推拉門:75-150,高度:190-240 矮柜: 深度:35-45,柜門寬度:30-60 電視柜:深度:45-60,高度:60-70 單人床:寬度:90,105,120;長度:180,186,200,210 雙人床:寬度:135,150,180;長度180,186,200,210 圓床: 直徑:186,212.5,242.4(常用) 室內門...

繼續閱讀>>

主題:【AutoCAD教程】CAD用到的各種文件格式,你都知道嗎? DWG AutoCAD創立的一種圖紙保存格式,已經成為二維CAD的標準格式,浩辰CAD及很多其他CAD為了兼容AutoCAD,也直接使用DWG作為默認工作文件。 DXF CAD的另一種圖形保存格式,主要用于與其他軟件進行數據交互。保存的文件可以用記事本打開,看到保存的各種圖形數據。...

繼續閱讀>>

主題★ CAD鼠標閃爍問題解決辦法: 在CAD中輸入OP 回車或者菜單欄工具---選項--- 系統---性能設置---自適應降級前面打鉤---手動調節---點擊啟動硬件加速----確定即可。

繼續閱讀>>

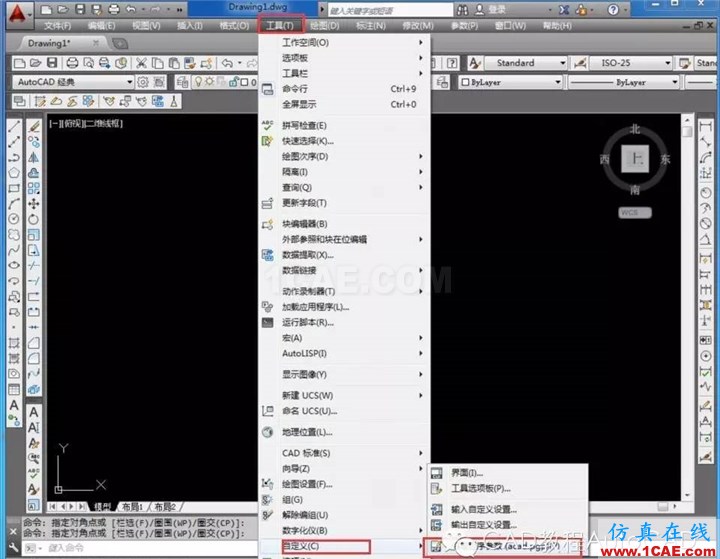

在CAD繪圖過程中,為了提高繪圖效率,我們經常使用快捷鍵命令,有的人覺得軟件自帶的快捷鍵不方便可以設置成左手快捷鍵完全用左手可以操作鍵盤右手操作鼠標繪圖速度肯定會更快一些,當然自己設置的快捷鍵自己要能記住才會更方便哦,具體我們根據自己的使用習慣怎么自定義快捷鍵呢?步驟如下: 1.在菜單欄選擇:工具---自定義--...

繼續閱讀>>

用AutoCAD獲取任意截面參數前言君做截面設計的時候,往往會要使用復雜截面的截面參數,比如慣性矩、凈截面模量等。如果用公式計算,那頭大的很,如果利用AutoCAD自帶功能,則簡單的很。正文 按照實際截面尺寸繪圖,截面一點落在空間原點上。 輸入命令region,生成面域。這時候所繪制的截面就不再是單個線段了,而是一個面了,用...

繼續閱讀>>

本文分為兩大部分為大家介紹CAD的初級輔助設計。一:CAD制圖規范簡介二:CAD制圖的基本技巧 CAD制圖規范(一)基本要求1.所有設計院出的圖紙都要配備圖紙封皮、圖紙說明、圖紙目錄。 圖紙封皮須注明工程名稱、圖紙類別(施工圖、竣工圖、方案圖)、制圖日期。 圖紙說明須對工程進一步說明工程概況、工程名稱、建設單位、施工...

繼續閱讀>>

正文 點選第一個,彈出:紅、黃、綠、青、藍、洋紅、白 這些顏色代表的是RGB和CMYK的顏色。 除了這此顏色,下面還有“其它顏色”的選項。 上面有索引顏色、真彩色、配色系統。在CAD里面,一般對顏色的要求并不高。 線的粗細:第二部分,有關于線的粗細,具體可看下圖。 線型:第三部分,是線型。從直觀上,全都是直線。 如果需要...

繼續閱讀>>

主題★   在CAD使用過程中有時有交叉點標記會在鼠標點擊處產生,怎么取消他的顯示呢? 用BLIPMODE命令,并在提示行下輸入OFF即可消除它?！?/p>

繼續閱讀>>

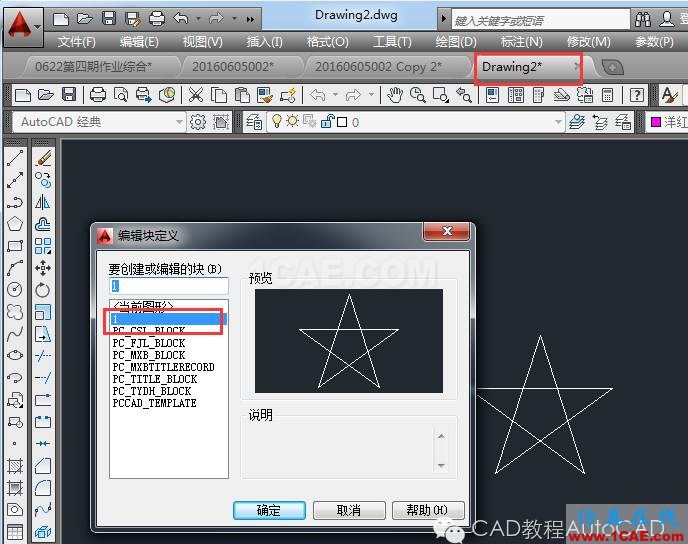

主題★ CAD圖塊復制粘貼到另一張圖中時復制的圖塊內容發生了變化不是我們復制的那個塊,這是為什么呢? 出現這種現象的原因很簡單,就是兩張圖中都有同名的圖塊,而且兩個圖塊中的圖形并不相同。在CAD繪圖過程中為了省事,經常會給圖塊取一個非常簡單的名字,分別在兩張圖中命名的圖塊很可能重名,所以就會出現上述狀...

繼續閱讀>>

主題★ 在工作過程中經常會遇到這種情況:用新版本的CAD畫的圖用比這個版本低的CAD軟件是打不開的,這種情況下就要去下載軟件轉換成低版本或者找有安裝高版本軟件的朋友給轉換另存成低版本的,這種情況是不是給自己和別人都帶來很多麻煩呢?今天小編就給大家說一個好用的方法,讓這些困擾全部都煙消云散吧~! 具體操...

繼續閱讀>>

主題★ 在框選多個圖元的時候,先指定一點,然后要等好久命令行才能顯示∶指定下一點,為什么會這么慢呢?變慢的原因有以下幾種 1.看看是否所選的是“塊”或者是‘填充’了的圖形? 2.看看狀態欄是否打開了“捕捉”? 3.看看是否此CAD文檔里的圖形太多? 4.計算機的內存是否處理不過來?如果是反應自然就慢了。 解決辦法就是根...

繼續閱讀>>

AutoCAD的ET擴展工具的加載前言君關于CAD的ET擴展工具加載問題上遇到很多不會加載的人,都以為是下載ET安裝,其實不然,在安裝CAD時只不過大家沒有注意到要添加這個ET工具,現在教你如何添加ET擴展工具,我這邊以CAD20014版本為例,本經驗版本通用正文 首先先打開控制面板 然后打開添加或刪除程序,這時會出現窗口 你找到CAD,...

繼續閱讀>>

主題★ CAD使用過程中難免會誤操作將二維圖中的坐標系進行旋轉,此時再畫圖看著很別扭, 在二維或三維圖中怎么快速將坐標系的XY所在平面置為與當前屏幕平行? 方法就是用命令plan 輸入plan并回車后會有如下提示,二維圖則直接回車即可,三維圖中如果轉換過幾次坐標系了則ucs和wcs可能會不統一,現在命令行根據需要選擇不...

繼續閱讀>>

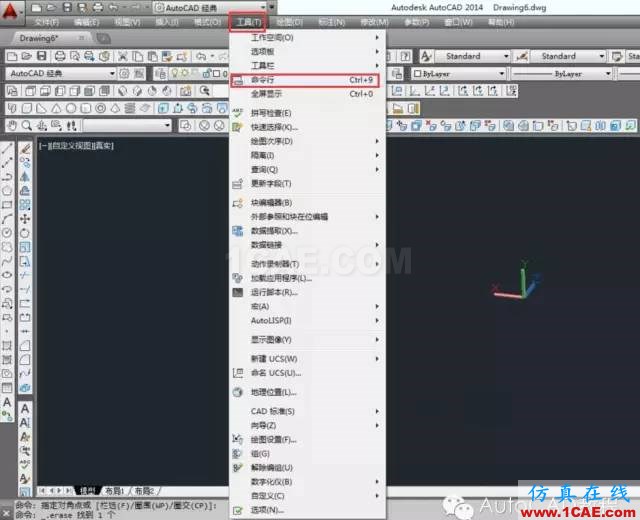

主題★ 命令欄對于CAD繪圖來說是很重要的,我們可以通過命令欄查看我們操作的命令,同時也可以查看執行命令后下一步要做什么,該怎么進行,所以說命令欄的打開對提高繪圖速度是必不可少的。 命令欄窗口顯示與隱藏的方法有以下兩種: 1、點擊菜單欄上的【工具】—【命令行】 2、直接在鍵盤上按CTRL+9則自動打開(9用字母上...

繼續閱讀>>

主題★ AutoCAD將自動保存的圖形存放到AUTO.SV$或AUTO?.SV$文件中,找到該文件將其改名后綴改為.dwg的圖形文件即可在AutoCAD中打開。 一般該文件存放目錄通過op打開選項對話框然后查找路徑 根據此路徑找到相應的文件夾及文件并將.SV$后綴改為.dwg即可★

繼續閱讀>>

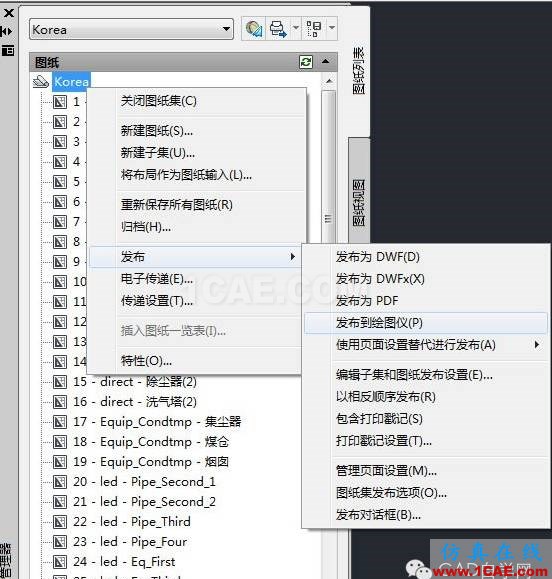

常常有人問到批處理打印的問題,似乎還沒有一個較為系統介紹AutoCAD本身的批處理打印功能的。昨天在回答關于批處理打印問題時,正好截了幾個批處理打印的圖片。所以特把關于批處理打印的問題作一個較為詳細的講解,希望對想用批處理打印的朋友有所幫助。 AutoCAD自身的方法,前提是你得用好布局。因?yàn)橐粋€(gè)批處理打印對于一...

繼續閱讀>>

主題★ 在使用CAD的過程中,選擇對象時對象少了可以點選對象多了用點選很麻煩,此時用框選還是很方便的,但是有時可能會出現只能一個個選擇對象而不能進行窗口選擇,這無疑是增大了繪圖工作量及效率。那么該如何解決這個問題呢? 其實解決方法很簡單,只需要重新修改pickauto命令的值為“1”即可。具體步驟如下: ...

繼續閱讀>>

AutoCAD 繪制三視圖的基本步驟前言君 三視圖是觀測者從三個不同位置觀察同一個空間幾何體而畫出的圖形。 用AutoCAD畫三視圖有兩種方法:一種是用二維的方法來繪制;或者先創建三維模型,然后將模型投射成三視圖。今天就為大家介紹第一種方法用二維的方法來繪制。正文 一般來說:視圖有六個面,分別是:主視圖(前視圖),左視圖...

繼續閱讀>>

主題★ 在使用CAD的過程當中,有時候要用到大量坐標的提取,如果單純的去手動操作會花費大量的時間和精力。在cad中有一些可以批量提取數據的功能,小編今天給大家介紹以下兩種提取方法: 方法一:利用數據提取功能 第一:單擊工具——數據提取,選擇“創建新數據提取”,單擊下一步并給文件起個名字,例如“111”---確定 ...

繼續閱讀>>

主題★ 1.打斷,快捷鍵BR,就是可以把任意一條線段在鼠標選定的任意兩點打段,選定的兩點之間的線條就直接被刪除不見了,被分開的線段形成兩條線段。或者兩點中第一點在線上另一點在線段的端點外選擇則相對于第一點到第二點間的線條全部被刪除了,只留下了第一點到未選定的那個端點部分的線條。參考如下圖: 2.修剪,快捷鍵T...

繼續閱讀>>

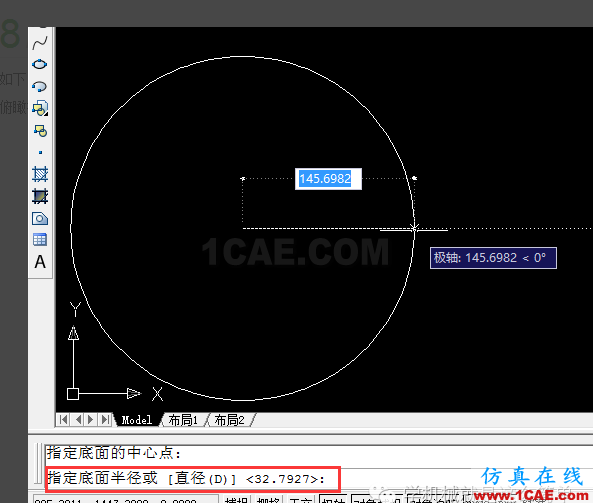

使用AutoCAD的人們在工作的情況下,不多不少都會需要用到螺旋線,那么要怎么操作才能繪制出螺旋線呢?具體操作可以看看下面: 打開CAD——輸入“HELIX”命令,或者在菜單欄“繪圖”中點擊“螺旋線”——打開了螺旋線繪制功能后,在繪制窗口空白處點擊需要繪制螺旋線的點——輸入需要的底面圓半徑,或直接移動鼠標 ——...

繼續閱讀>>

主題★ CAD繪圖中如何快速讓一條直線可以進行分段標注尺寸? 要想在一條直線上進行分段標注尺寸,那么就要在直接線上有讓標注的尺寸界線取點的地方 ,有以下幾個解決辦法: 1、畫直線的時候不要以總長度來畫一整根而是以每一個尺寸分別畫出一段段首尾相接的直線,外觀看起來最后是一根線,但是標注的時候?qū)ο蟛蹲娇梢圆蹲降?..

繼續閱讀>>

主題★ 我們在使用CAD的過程中可能會對界面做一些調整,久而久之,界面調整后看起來就很亂了,或者使用起來不方便了;那么怎么將CAD的界面恢復到剛安裝完后的界面狀態呢? 下面就來介紹兩種恢復CAD界面的方法! 方法一: 1菜單欄選擇:工具---選項(或者快捷鍵op打開選項對話框) 配置---重置 在彈出的窗口...

繼續閱讀>>

主題★ CAD中圖案填充無效時怎么解決? 有的時候填充時會填充不出來,除了系統變量需要考慮外,還需要去OP 選項里檢查一下:OP回車或菜單欄工具---選項---顯示---應用實體填充(打上勾) ★

繼續閱讀>>

主題★ 文件損壞后的解決方法有以下兩種: 第一:最直接的辦法就是菜單欄打開文件---繪圖實用程序---修復, 選中你要修復的文件 文件修復過程中會出現下面這個窗口,修復完后另存即可。 第二:以外部塊的形式將打不開的圖紙插入到另一張圖紙中, 如下圖以“軸”命名并保存了但是現在打不開了。 如果打不開了就...

繼續閱讀>>

主題★ 該三視圖的立體圖答案明晚公布,別忘了關注我們的公眾號“ CAD教程AutoCAD”每天都會有驚喜送上哦!★

繼續閱讀>>

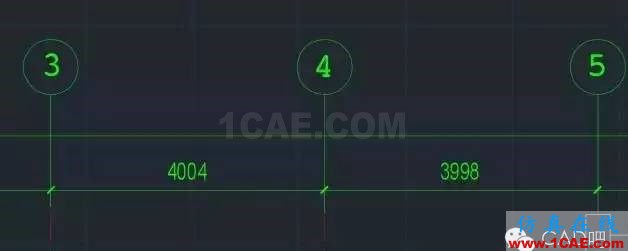

大家在畫施工圖的過程中,有可能因?yàn)椴僮?、設置精度的原因,導致標注的施工圖軸線間距末尾不為0.(如圖1) 解決這種情況一般來說有兩種辦法:第一種,最簡單粗暴,就是直接雙擊標注把末尾四舍五入,但這種方法有一個弊端就是,如果需要改動的數據較多,就會使得工作變得繁瑣乏味。(如圖2) 第二種,就是小編今天著...

繼續閱讀>>

主題★ 所謂“左手鍵”就是只用左手使用鍵盤的左半部敲打命令。主要使用15個字母:Q W E R T A S D F G Z X C V B 及空格鍵。因?yàn)殒I盤固有的結構,數字小鍵盤位于鍵盤的右邊,所以在實際繪圖中,需要輸入尺寸的時候,還是用右手輸入方便一些。右手從鼠標挪到數字小鍵盤,動作幅度也并不大。 將所有快捷鍵都設置到左手,自然會...

繼續閱讀>>

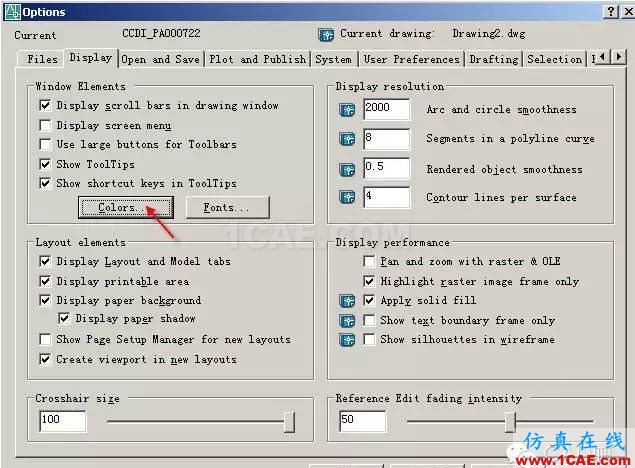

用戶在使用CAD進行繪圖過程中,有時會覺得cad布局空間中的紙張顏色都是白色的,因需要,進行修改紙張顏色的操作。其實這個操作非常簡單。下面我們就介紹一下修改紙張顏色的方法。 首先打開CAD命令欄,從中輸入系統變量 OPTION,系統就會彈出選項對話框如下圖所示。 然后我們點擊當中的COLORS按扭,如圖,此時就會彈出下...

繼續閱讀>>

主題★ TAB 鍵在AutoCAD 捕捉功能中的應用方法如下: 當需要捕捉一個圖元上的點時,只要將鼠標靠近某個圖元,不斷的按TAb 鍵,這個圖元的某些特殊點(如直線的端點、中間點、垂直點、與物體的交點、圓的四分圓點、中心點、切點、垂直點、交點)就回輪換顯示出來,選擇需要的點左鍵單擊即可以捕中這些點。 注意當鼠標靠近兩個...
