用AutoCAD 2017設置標注的舍入

2016-10-29 by:CAE仿真在線來源:互聯網

大家在畫施工圖的過程中,有可能因?yàn)椴僮?、設置精度的原因,導致標注的施工圖軸線間距末尾不為0.(如圖1)

用AutoCAD 2017設置標注的舍入AutoCAD分析案例圖片1

解決這種情況一般來說有兩種辦法:第一種,最簡單粗暴,就是直接雙擊標注把末尾四舍五入,但這種方法有一個弊端就是,如果需要改動的數據較多,就會使得工作變得繁瑣乏味。(如圖2)

用AutoCAD 2017設置標注的舍入AutoCAD培訓教程圖片2

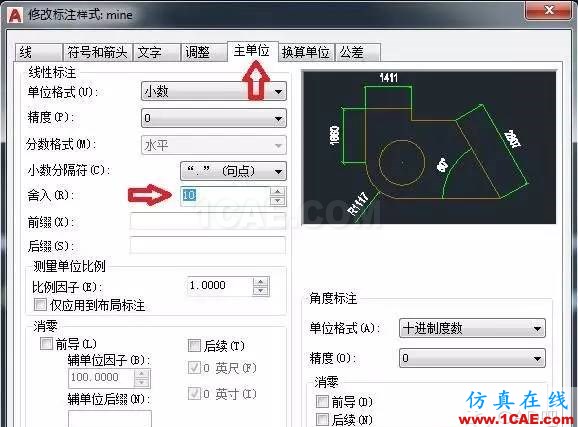

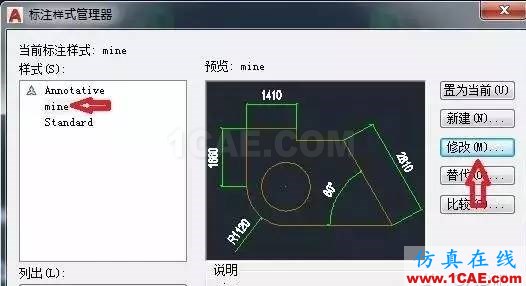

第二種,就是小編今天著重想要介紹的辦法啦。DIMSTYLE這個命令想必大家都不陌生,里面可以設置很多關于標注的東西,比如文字樣式、標注單位、精度等。這里比較容易忽略的就是舍入的功能,一般大家的思維模式都是四舍五入,所以填寫的時候都會寫5,但是這樣標注數值的末尾不是0,也沒有達到大家預想的效果。其實,舍入可以填寫10,這樣標注就都是末尾為0的數了。那么,如何設置呢?別急,看下面兩張圖,分分鐘教會你!

用AutoCAD 2017設置標注的舍入AutoCAD培訓教程圖片3

用AutoCAD 2017設置標注的舍入AutoCAD學習資料圖片4

設置完以后,施工圖的標注如下圖5.是不是簡單明了呢?

用AutoCAD 2017設置標注的舍入AutoCAD分析圖片5

介紹完優點,下面小編再來說下缺點。舍入功能是系統自動判斷是舍去還是滿入,舍入填10這種情況比較適合于大尺寸的微調,如果所要標注的對象本身尺寸就很小,那就不適合,因?yàn)檫@樣會大大影響標注的精確度。例如,一對象長度為4mm,舍入10之后,其結果顯示為0mm,這顯然是不對的。所以標注的時候,要按照各自圖形對象來選擇相適應的舍入大小。
