【AutoCAD教程】為什么CAD圖塊復制粘貼到另一張圖時圖塊內容會變?
2016-10-29 by:CAE仿真在線 來源:互聯網
主題
★CAD圖塊復制粘貼到另一張圖中時復制的圖塊內容發生了變化不是我們復制的那個塊,這是為什么呢?
出現這種現象的原因很簡單,就是兩張圖中都有同名的圖塊,而且兩個圖塊中的圖形并不相同。在CAD繪圖過程中為了省事,經常會給圖塊取一個非常簡單的名字,分別在兩張圖中命名的圖塊很可能重名,所以就會出現上述狀況。
在一張CAD圖紙中,一個塊名只能對應一個圖塊定義,因此將A圖中圖塊粘貼到B圖中時,由于要復制到的B圖中已經存在同名圖塊,就只能用B圖中的同名塊定義,因此粘貼后就會發現圖塊內容變了。
如下圖所示:
Drawing2文件中創建一個命名為“1”的五角星圖塊

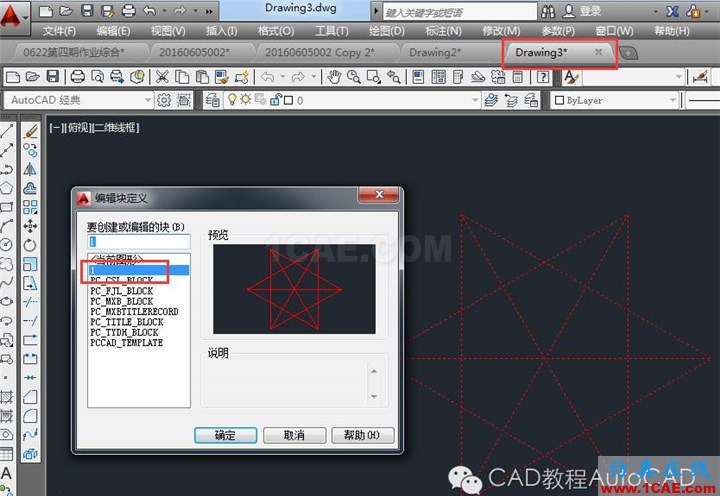

Drawing3文件中創建一個命名為“1”的六角星圖塊

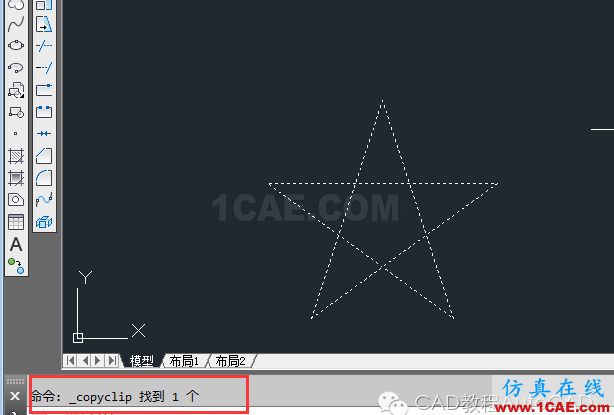

復制Drawing2文件中命名為“1”的五角星圖塊
Drawing3文件中粘貼上圖中復制的命名為“1”的五角星圖塊。命令行提示重復定義,
指定插入點后

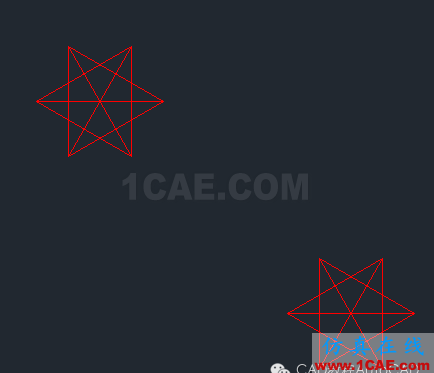

可見命名相同的兩個內容不同的塊會被本圖中的代替外來的塊。
怎么避免這種問題呢?我們只需要將其中一張圖中輸入重命名REN(RENAME)命令,在對話框中修改圖塊的名字重命名,修改了此圖中圖塊的名字使兩個圖塊的名字不一樣就可以復制粘貼了。此時復制的圖塊內容就不會再有變化了。
在作圖的過程中建立圖塊要避免重名,盡量給圖塊取一個好記又方便區分的名字比較好。
