用AutoCAD獲取任意截面參數

2016-11-01 by:CAE仿真在線來源:互聯網

用AutoCAD獲取任意截面參數前言君做截面設計的時候,往往會要使用復雜截面的截面參數,比如慣性矩、凈截面模量等。如果用公式計算,那頭大的很,如果利用AutoCAD自帶功能,則簡單的很。正文

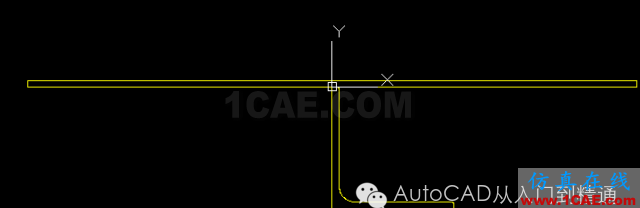

按照實際截面尺寸繪圖,截面一點落在空間原點上。

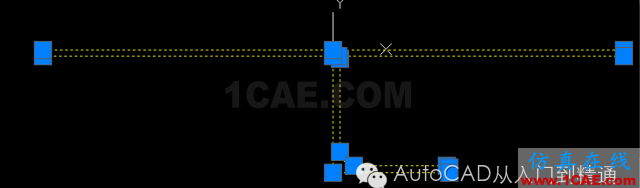

輸入命令region,生成面域。這時候所繪制的截面就不再是單個線段了,而是一個面了,用鼠標隨便點擊一下,呈現圖中的樣子。

用AutoCAD獲取任意截面參數AutoCAD學習資料圖片3

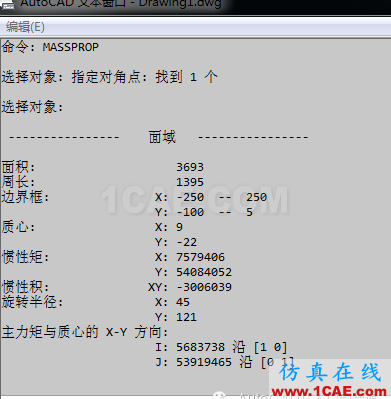

輸入命令massprop,框選截面

用AutoCAD獲取任意截面參數AutoCAD學習資料圖片4

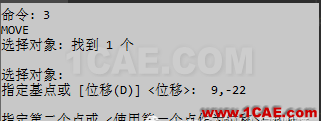

值得注意的是AutoCAD計算慣性矩是截面繞絕對坐標系的計算值;主力矩是截面繞質心坐標系的值。所以下一步最好將質心移動至坐標原點上,輸入命令Move,利用上圖所得質心坐標,移動截面,如下圖

用AutoCAD獲取任意截面參數AutoCAD學習資料圖片5

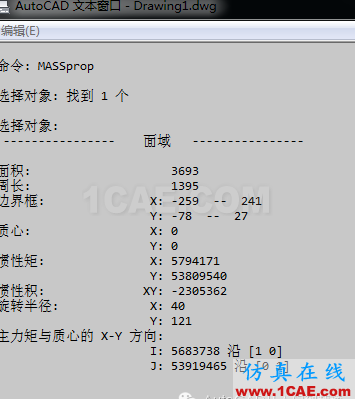

再次massprop,就獲得舒心的截面參數了。

用AutoCAD獲取任意截面參數AutoCAD學習資料圖片6

注意事項

補充說明:1、當然在實際計算中,并不是所有的軸線都經過截面質心,這樣可以利用3~5步驟調整截面質心到軸線位置,再次massprop就行了;2、另外遇到更復雜的截面,可以分別生成面域,繼而利用布爾運算組合截面,再利用步驟3~5獲取截面參數為了更好的讓你們學習偉哥特開通CAD微店,自己體會去吧
