cad中批量導出坐標的方法【AutoCAD教程】

2016-10-29  by:CAE仿真在線  來源:互聯網

主題

★

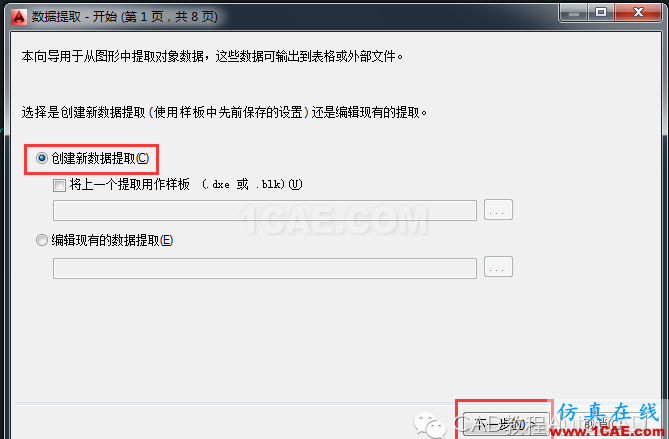

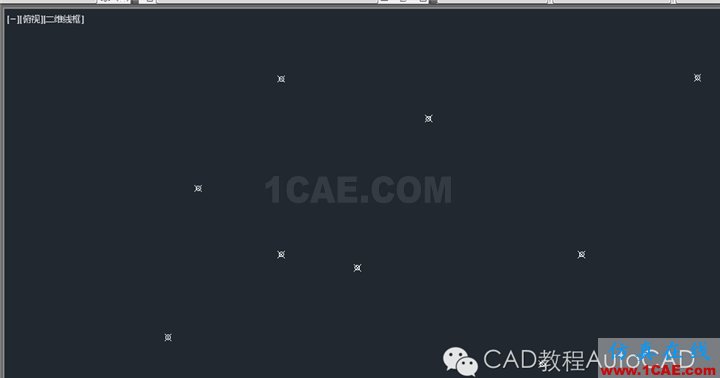

在使用CAD的過程當中,有時候要用到大量坐標的提取,如果單純的去手動操作會花費大量的時間和精力。在cad中有一些可以批量提取數據的功能,小編今天給大家介紹以下兩種提取方法: 方法一:利用數據提取功能 第一:單擊工具——數據提取,選擇“創建新數據提取”,單擊下一步并給文件起個名字,例如“111”---確定

第二:選擇“圖紙/圖紙集”,單擊下一步

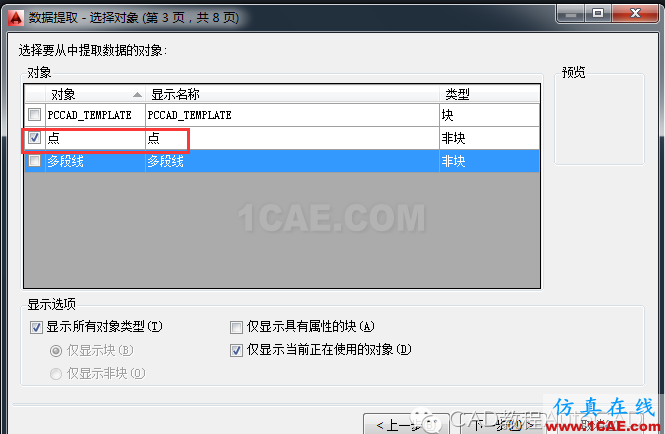

第三:選擇要提取的對象。單擊下一步選中需要的內容,例如點的X、Y、Z坐標。單擊下一步

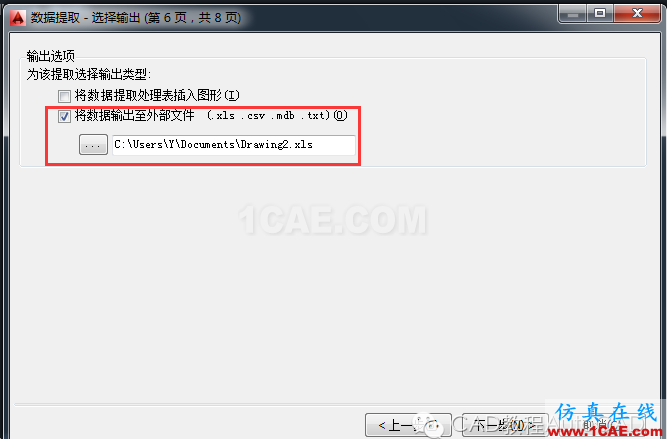

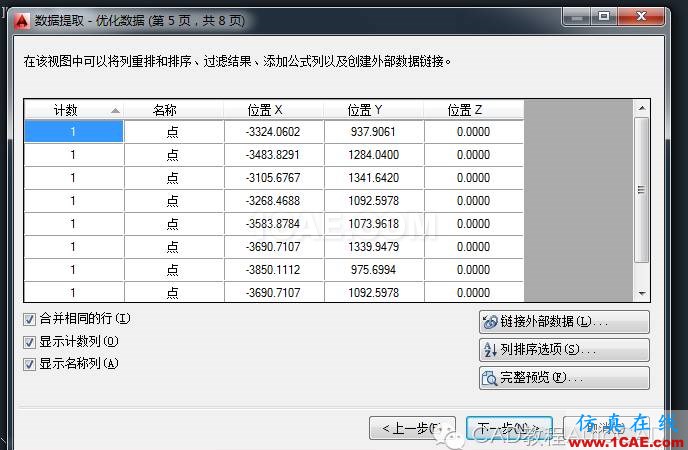

輸出。選擇保存的位置、文件名、文件類型。例如excel的xls類型

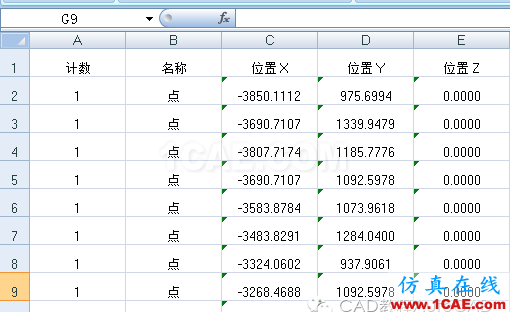

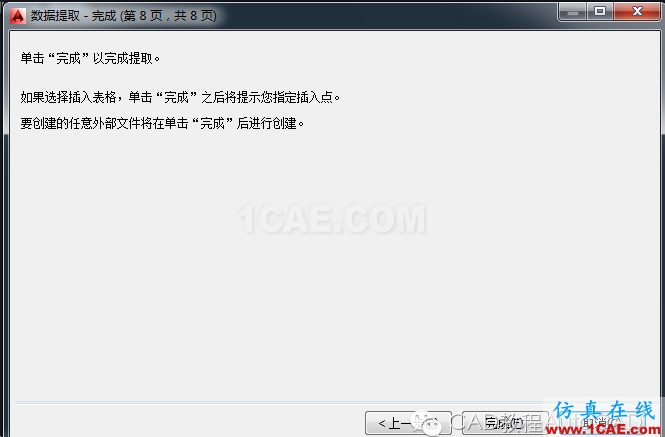

第六:打開excel由圖可見,本次共導出9個點,內容包含點的X、Y、Z坐標。

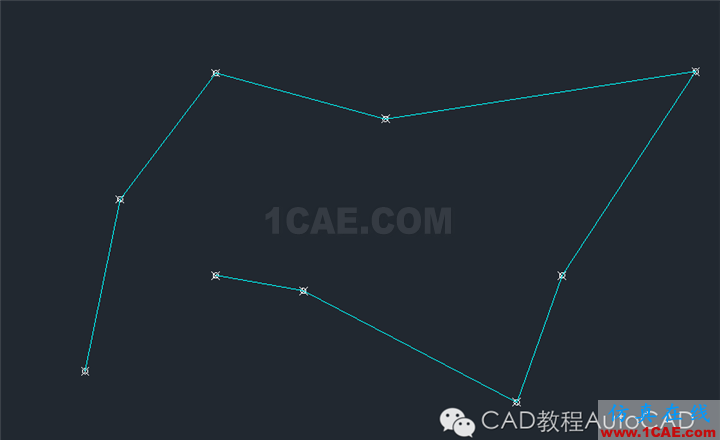

方法一:利用li提取cad批量導出坐標的方法步驟如下: 第一步,把需要的坐標點用pl多段線連接成一條連續的多段線

第二步,把這條多段線選中,輸入li,在彈出的文本窗口中出現了這條pl線的全部坐標。

第三步,把這些坐標復制到電子表格里面,再經過處理就得到你要的坐標了。

只是方法二可以更好地控制點的順序,但是方法二出來的數據在同一列需要再進行一下表格處理。大家根據實際需要選擇一種即可。

★
