FE-SAFE是一款高級疲勞耐久性分析和信號處理的軟件,它是多軸疲勞分析解決方案的領導者,算法先進,功能全面細致,是世界公認精度最高的疲勞分析軟件之一。
本文將通過一個實例(Tutorial 105),介紹使用Abaqus的fil文件進行疲勞運算的過程。
準備階段:
啟動fe-safe之后,首先需要設置工作目錄。同時,我們需要對上次所留下的數據進行清理,點擊Tools >>Clear Data and Settings…,選中所有的選項,點擊OK,數據清理完成。

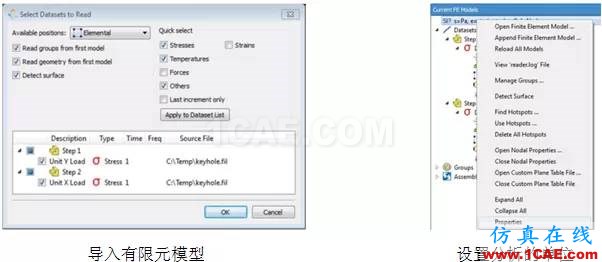

接下來導入有限元模型,本算例選用在下拉菜單File/ Open Finite Element Model … 導入keyhole.fil(fe-safe自帶)。接著彈出Loaded FEA Models Proterties,用戶可以在這個對話框設置分析的單位。
本算例是雙軸疲勞分析問題,使用Scale和Combine加載進行疲勞分析。以下是具體的設置步驟:
Step1 定義加載
在Loaded Data Files窗口中右鍵點擊Open Data File(s),選擇test_mcg2.amc(fe-safe自帶)文件,打開后可以在Loaded Data Files窗口中查看,是一個包含兩個載荷信號的數據文件。

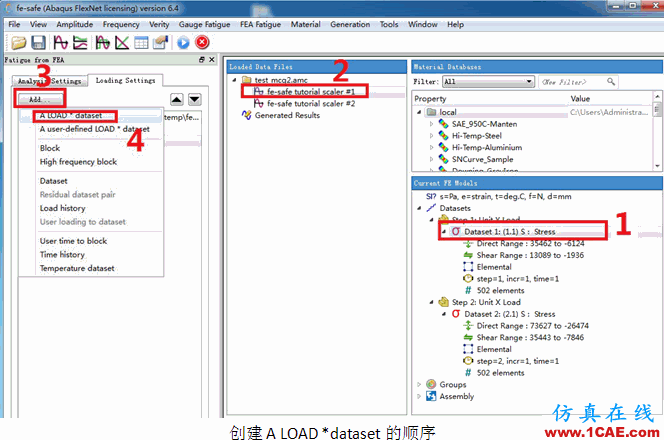

接下來是創建A LOAD *dataset。如圖所示的順序。
同樣對Dataset 2進行類似操作,選中第二個數據集Unit X Load;選中第二個信號fe-safe tutorial scaler #2。這是有限元結果和載荷信號文件Combine的一個過程。
Step 2定義group

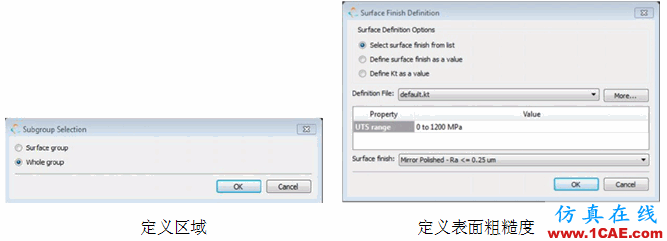

雙擊Subgroup表頭,選中Whole group。
Step 3定義表面粗糙度
雙擊Surface Finish表頭,對話框下選中Select surface finish from list,Definition File選中default.kt,Surface finish選擇Mirror Polished - Ra<=0.25μm,點擊OK完成。
Step 4定義材料

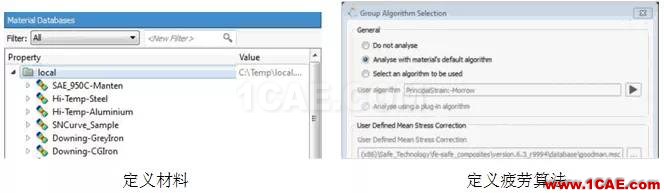

在Material Databases窗口的local組中,選中SAE_950C-Manten材料,雙擊Fatigue from FEA窗口的Analysis Settings標簽下的material表頭,彈出提示是否為所有的group設置為材料SAE_950C-Manten,點擊Yes完成。
Step 5定義疲勞算法
雙擊Algorithm表頭,選擇Analyse with material’s defalut algorithm,點擊OK確認。
Step 6定義殘余應力

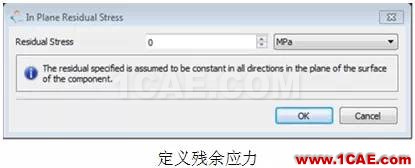

雙擊In-Plane Residual Stress表頭,在彈出的對話框,設置為0,在本例中不考慮殘余應力。
Step 7定義輸出

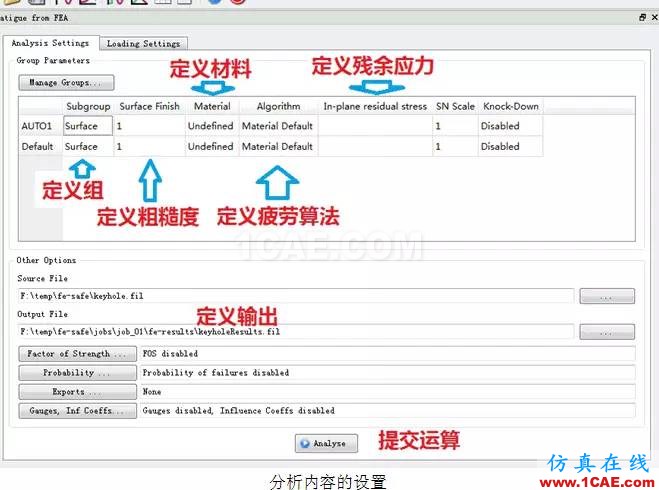

在Fatigue from FEA窗口的Analysis Settings標簽下方找到Output File進行設置。
Step 8提交分析

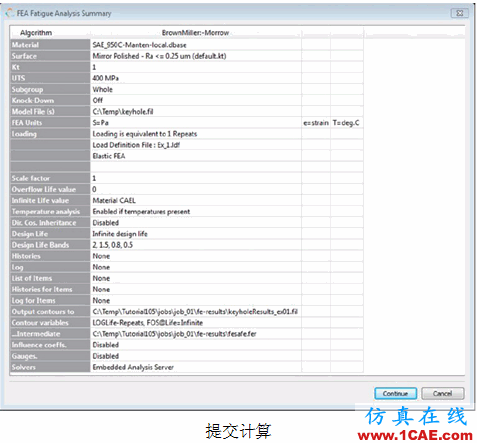

設置完成后提交分析,在Fatigue from FEA窗口的Analysis Settings標簽下方點擊Analyse,彈出一個匯總對話框,方便確認或者更改模型信息,點擊Continue,分析開始進行。分析完成后,會自動彈出Message log文件。
Step 9查看結果

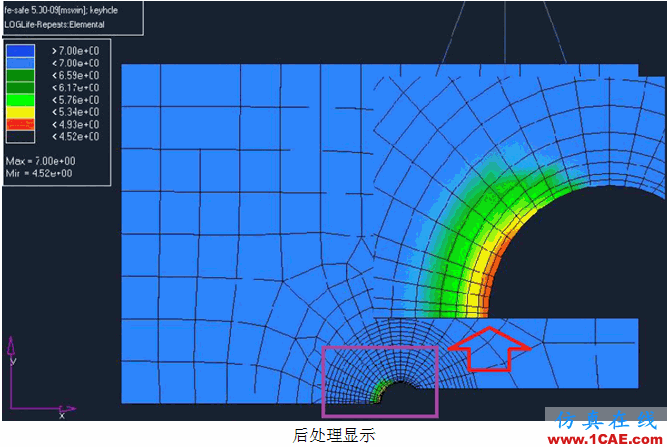

分析完成后,結果文件會存儲在剛剛設置的Output文件夾下,可以通過后處理軟件查看。
