Fe-safe隨機疲勞分析方法

2017-07-05 by:CAE仿真在線來源:互聯網

Fe-safe可以根據隨機振動應力結果分析結構的疲勞,稱之為隨機疲勞,這種疲勞的分析方法可以采用兩步實現

第一步,隨機振動分析

在ABAQUS中,隨機振動采用random response分析步實現,但ABAQUS得CAE界面只支持base motion的載荷加載方式,這對于很多工況而言是不適用的。不過,采用inp關鍵字的方式,就可以實現集中力,表面力等多種載荷的加載,其格式為

** PSD-DEFINITION ------------------------在step之前定義PSD

*PSD-DEFINITION, NAME=psd, TYPE=FORCE

1., 0., 130.

4., 0., 180.

6., 0., 195.

**STEP

*STEP, NAME=STEP1, PERTURBATION-------------------------第一個分析步為頻率提取分析步

*FREQUENCY, EIGENSOLVER=LANCZOS

20,

*RESTART, WRITE, FREQUENCY=0

** BOUNDARY

*OUTPUT, FIELD, FREQUENCY=1

*NODE OUTPUT

*ELEMENT OUTPUT, POSITION=NODES

S,------------------------------------------------------------------------------在frequency分析步中輸出應力S

*MODAL FILE, FREQUENCY=0

*OUTPUT, HISTORY

*MODAL OUTPUT, VARIABLE=ALL

*END STEP

** STEP 2

*STEP, NAME= STEP 2, PERTURBATION-----------------------------------第二個分析步為隨機響應分析步

*RANDOM RESPONSE

0., 200., 3

** CLOAD

*CLOAD, LOAD CASE=1----------------------------------------------------定義一個集中力

node1, 2, 1

*CORRELATION, PSD=psd, TYPE=CORRELATED---------------------采用correlation將PSD引入

1, 1., 0.

*Output, field

*Node Output

RU, U

*Element Output, directions=YES

RS,

*OUTPUT, HISTORY, FREQUENCY=1

GU,------------------------------------------------------------------------------------輸出相應的GU

*END STEP

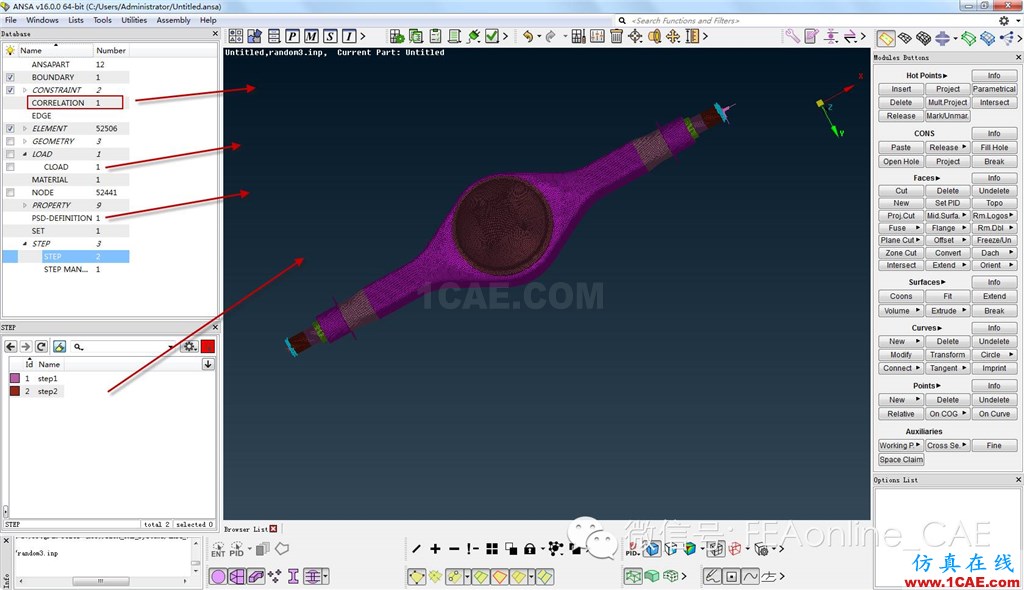

通過這樣的inp結構可以計算集中載荷的隨機響應,但也有更為簡單的方法,即采用ANSA進行處理

設置好相關參數,提交計算后得到odb文件,直接將odb文件讀入fe-safe中,fe-safe會直接讀取相應應力并設置好載荷譜。用戶只需要設置材料和應力集中因子等參數即可,最終可獲得在隨機振動載荷中結構的壽命云圖。
