FE-SAFE使用Abaqus的ODB文件進行疲勞運算【轉發】

2017-07-12  by:CAE仿真在線  來源:互聯網

本文將通過一個實例(Tutorial 106),介紹使用Abaqus的ODB文件進行疲勞運算的過程。由于兩者有很多相似的操作。

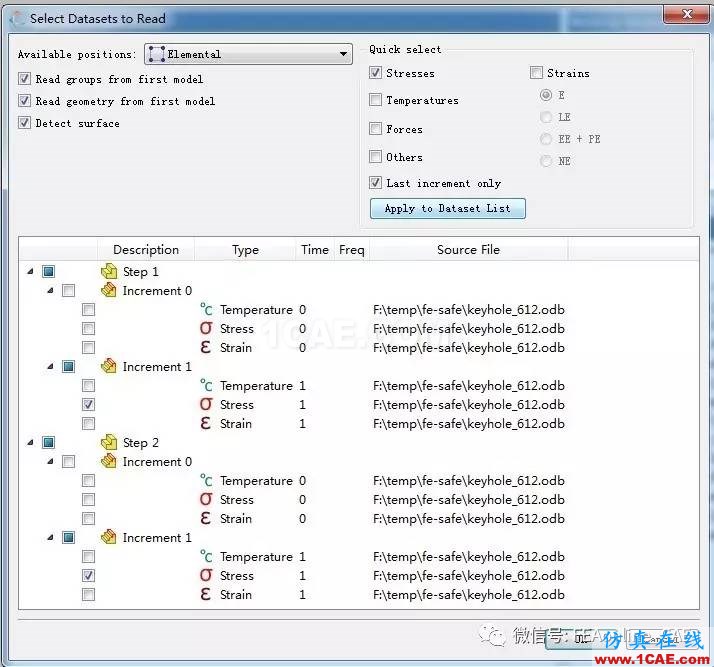

準備階段:本算例導入的有限元模型文件是keyhole612.odb(fe-safe自帶)。這個最好是根據用戶電腦中ABAQUS版本來進行選擇。接著彈出的Select Datasets to Read 窗口中,選擇如圖,Apply 確定。Loaded FEA Models Proterties,用戶可以在這個對話框設置分析的單位。

導入有限元模型

本算例是雙軸疲勞分析問題,使用Scale(區別于前文)加載進行疲勞分析。同時使用在疲勞計算過程中引入FOS因子,計算初步得到的壽命會跟設定的設計壽命進行比較:如果計算壽命低于設計壽命,則每個節點的彈性應力就會已比1小的數值進行縮放;如果計算壽命高于設計壽命,則每個節點的彈性應力就會已比1大的數值進行縮放。

接下來是疲勞分析的設置步驟:

Step1 定義加載

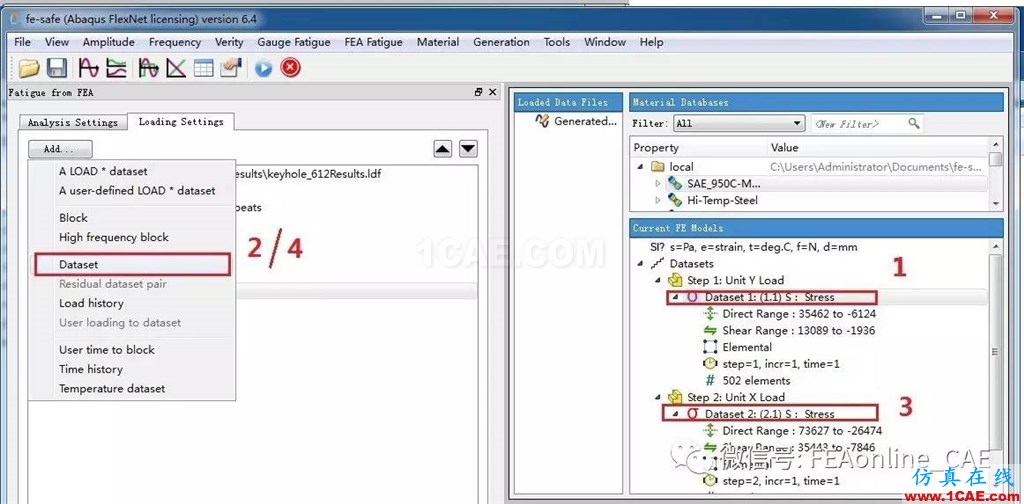

本例子中我們用Scale的加載方式。在Fatigue from FEA對話框,選擇Loading Settings標簽,右鍵點擊選擇Clear all loadings,先進行清理;在Current FE Models窗口中,分別選中第一個數據集Unit Y Load:Dataset 1:(1.1)S:Stress和第二個數據集Unit XLoad:Dataset 2:(2.1)S:Stress,在Fatigue from FEA對話框,選擇Loading Settings標簽下,點擊Add,Dataset;右鍵點擊Add后的模型樹,點擊Scale,輸入10000。這樣就完成了加載。

使用Scale的加載數據

Step 2定義group

Step 3定義表面粗糙度

Step 4定義材料

Step 5定義疲勞算法

Step 6定義殘余應力

以上的步驟都與上一篇博文相同。

Step 7定義FOS因子

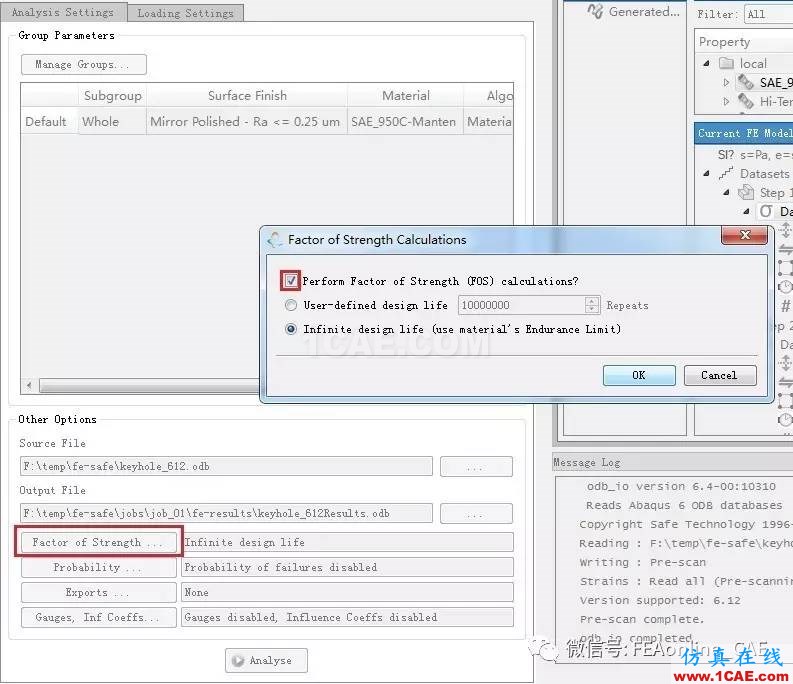

在Fatigue from FEA窗口的Analysis Settings標簽下方找到Factor of Strength…進行設置。

設置FOS因子

Step 8提交分析設置FOS屬性

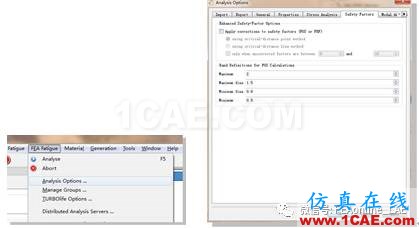

點擊菜單欄的FEA Fatigue,點擊Analysis Options,彈出Analysis Options對話框,切換到Safety Factors進行FOS屬性設置,點擊OK。

設置FOS因子屬性

Step 9定義輸出

設置完成后提交分析。

Step 10查看結果

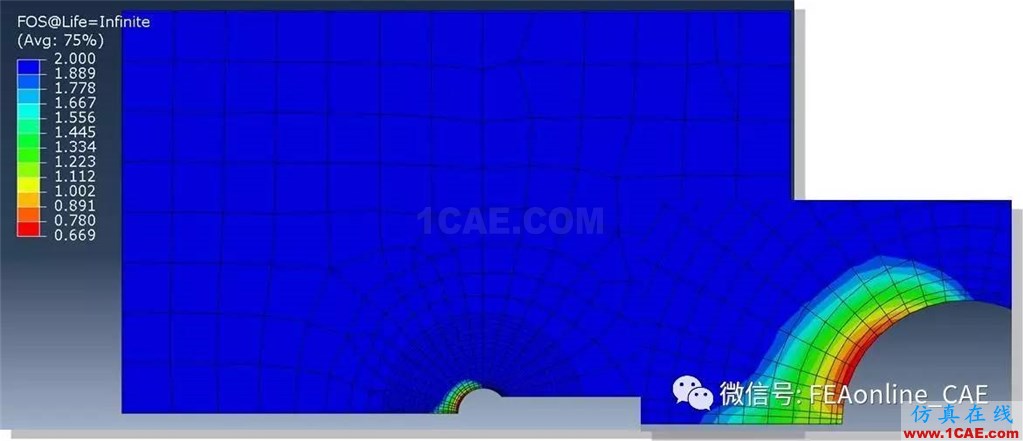

分析完成后,結果文件會存儲在剛剛設置的Output文件夾下,可以通過后處理軟件查看。

后處理顯示
