FE-SAFE中PSD振動疲勞介紹

2017-07-05 by:CAE仿真在線來源:互聯網

FE-SAFE2016新版本中,添加了使用PSD方法進行振動疲勞計算的新功能,下面與大家分享一下。

一、模型導入方式

進行PSD分析的有限元模型的導入方式有所調整。用戶可在下拉菜單File中找到相應的按鈕,如下圖。

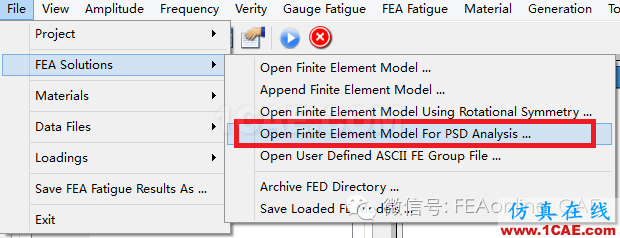

圖1 PSD模型導入

在用戶點擊Open按鈕后,會彈出對話界面,如下圖。

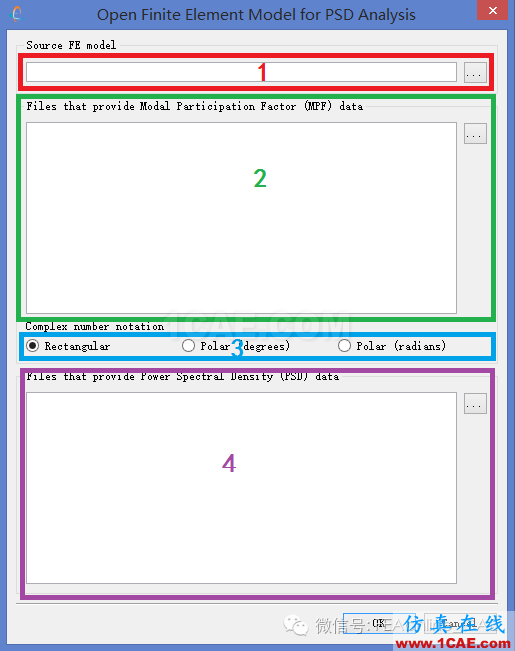

圖2 PSD分析導入模型界面

對話界面包括四個部分的內容:

1)常規的有限元模型,包括了每階模態節點對應的等效應力值;

2)有限元計算過程中提取的模態參與因子(MPF)文件,具體內容包括頻域下對應的模態參與因子;

3)確認單位制;

4)定義的PSD數據。

界面中的前兩個文件都可以根據求解器輸出得到。

二、PSD數據格式

PSD的數據格式是可讀文件,可以用文本編輯器打開。

下圖就是一個PSD文件,其中包括了三個數據通道,以及每個通道對應的信息。

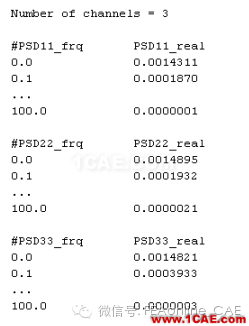

圖3 PSD文件示例

三、PSD求解

在正常設置了疲勞分析流程后,需要在求解界面中設置PSD的求解設定。

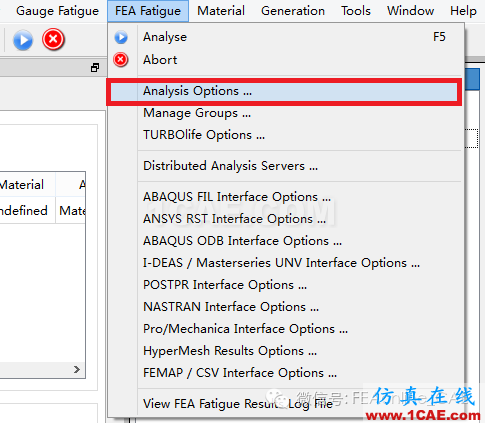

圖4 設定PSD求解

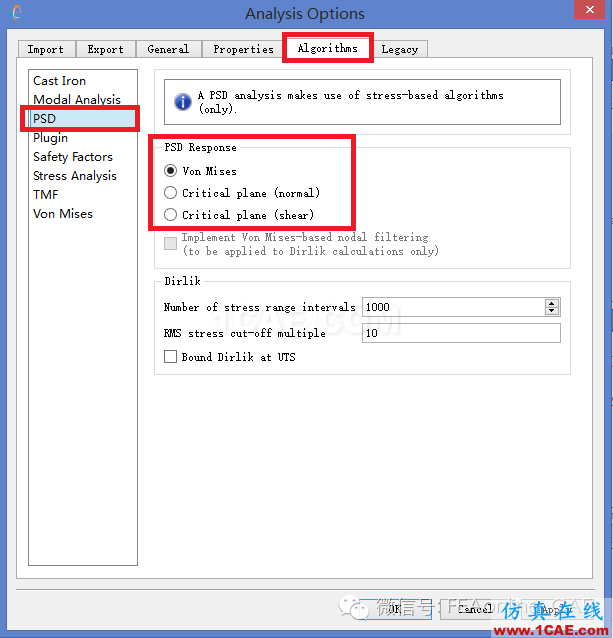

圖5 設定PSD求解界面

FE-SAFE的PSD方法為用戶提供了一種新的疲勞振動解決方法。
