FE-SAFE 材料庫簡介

2017-07-05  by:CAE仿真在線  來源:互聯網

做疲勞分析的前提是需要準確的材料信息,在FE-SAFE軟件中為用戶提供了材料庫的功能。以下是材料圖的截圖。


FE-SAFE 材料庫簡介fe-Safe學習資料圖片1

1一、過濾器

在材料庫界面的最上方是過濾器,可以通過兩種方式對下面的材料庫中的材料進行篩選。
首先可以通過下拉菜單選擇相應的材料,列表中大致包括8種材料(鋁、鋼、球墨鑄鐵、灰口鑄鐵、不銹鋼、碳素鋼等)。
或者可以通過選擇指定的材料名稱進行篩選。

2二、材料庫的結構

材料庫中的材料數據是樹狀結構的。第一層是數據庫。
主要裝載有7個默認的材料數據庫:
Local – 用戶默認文件夾下的樣品材料數據
System – 主要材料數據庫
Dang Van – 使用Dang Van準則的材料庫
AFS_Cast Iron – 多種鑄鐵材料屬性數據庫
Verity– 焊點的分析使用材料庫
Knockdown_example-Knockdown試驗材料庫
Critical_distance_methods-CDM試驗材料庫
第二層是材料名稱。
第三層就是材料對應的具體數值。

3三、材料對應的參數簡釋

一種材料的相應參數,我們可以從下表中看出。

材料參數大致分為幾類:
gen – 一般的參數
text – 可讀寫的文本參數
css– 循環(huán)強度
en– 關于E-N曲線的參數
sncurve– 關于S-N曲線的參數
creep– 關于蠕變的參數

4四、材料的編輯與改寫

我們知道,在材料數據庫里包含的是已經定義的材料,這些材料是可以被編輯的。

特別提示:一旦修改的參數是立即更新的,沒有返回鍵,修改需慎重!

所以為了保存原始材料的定義與完整性,最好是將需要修改的材料進行復制。

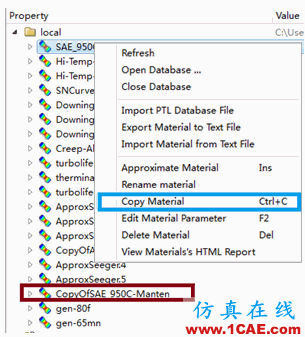

只需鼠標點擊需要編輯與修改的材料上,使其高亮,接下來點擊鼠標右鍵,選擇復制材料,這樣就會在同一個數據庫中出現一個名為:CopyOfxxxxxx的新材料。

FE-SAFE 材料庫簡介fe-Safe學習資料圖片2

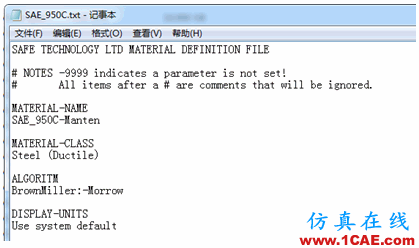

如果使用界面了解相應的材料還不夠方便的話,可以使用鼠標右鍵中的Export Material to Text File,將材料導入到一個文本文件中。該文本可以使用記事本打開,用戶可以對其進行編輯,也可以將編輯后的材料,重新讀入數據庫中。

FE-SAFE 材料庫簡介fe-Safe技術圖片3

材料庫中的材料進行改寫也是十分方便。
首先,根據上面的提示,最好將材料復制備份,然后對于復制的材料進行修改。

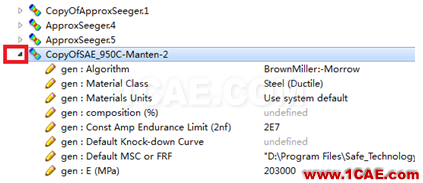

接下來,點擊相應的材料前面的三角符號,將材料的內容展開。

FE-SAFE 材料庫簡介fe-Safe技術圖片4

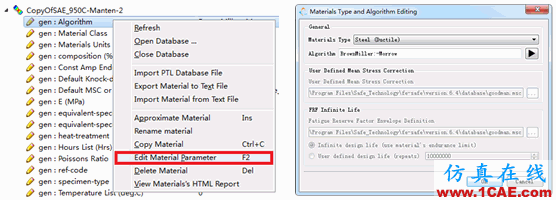

材料展開后的前兩行,是材料的基本信息。我們可以通過點擊Edit Material Parameter ,出現相應的界面進行修改。在此界面中,可以選擇材料的類型、相應的算法等。

FE-SAFE 材料庫簡介fe-Safe技術圖片5

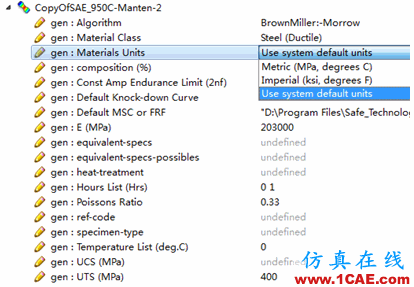

材料展開后的第三行是本材料使用的單位,可以直接點擊后,會出現選擇框,進行編輯。

FE-SAFE 材料庫簡介fe-Safe技術圖片6

現在版本支持,公制單位、英制單位及系統默認的三種。用戶可根據項目中模型的信息,進行修改。
