PumpLinx正式更名為Simerics-MP+

2018-04-06 by:CAE仿真在線來源:互聯網

PumpLinx作為專業的運動機械CFD模擬工具已深入人心,以至于大部分客戶聽到PumpLinx第一印象便是專業泵類機械流場分析的工具,從而忽略了PumpLinx求解器本身所具有的其他領域的強大的分析能力?；诖?經過Simerics公司的慎重考慮,從V4.4版本開始,已正式將運動機械CFD模擬軟件PumpLinx更名為Simerics-MP/MP+。新版本新名稱,有著更廣泛更強大的CFD仿真能力。

Simerics-MP/MP+是美國Simerics公司推出的兩個不同版本的CFD工具,即Simerics-MP和Simerics-MP+。

Simerics-MP作為一個通用的CFD仿真軟件,集核心CFD仿真功能與豐富物理模型于一體,可對包括單/多相流、湍流、空化、傳熱、傳質、顆粒流與熱固耦合等在內的多個物理過程進行準確高效的數值模擬。

Simerics-MP+作為Simerics-MP的更高級版本,不僅具備Simerics-MP的全部功能,同時還可細分為包括船舶、汽車、葉輪機械、容積式機械、閥門以及流體系統等在內的多個專業版本,可針對不同的領域分析特點準確高效的完成網格劃分、模型設置計算以及后處理等工作。其具體又可細分為如下版本:

Simerics-MP+ for Marine 船舶版

Simerics-MP+ for Vehicle 汽車版

Simerics-MP+ for Turbo 葉輪機械版

Simerics-MP+ for PD 容積式機械版

Simerics-MP+ for Valves 閥門版

Simerics-MP+ for Systems 流體系統版

預知各版本功能概況,請看如下介紹:

1. Simerics-MP

Simerics-MP 流體流動模擬

利用有限體積方法求解包括可壓流/不可壓流、層流/湍流、內流/外流、穩態/瞬態等在內的各種流動問題,可求解的流速?gòu)娜鋭?dòng)流直至超聲速流,同樣也可求解非牛頓流體以及真實氣體等可變屬性的流體問題。

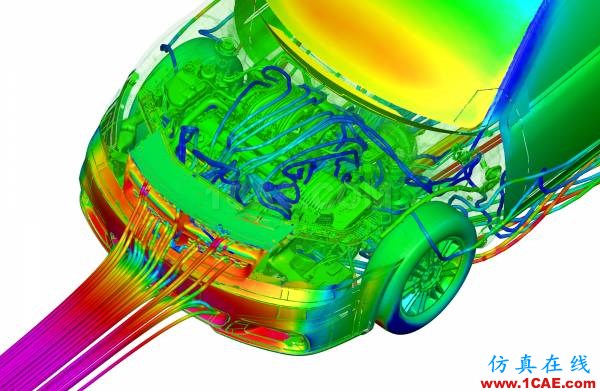

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片1

整車發動機前艙通風模擬

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片2 飛機外氣動模擬

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片3

發動機油泵低溫冷啟動模擬

Simerics-MP Multiphase多相流分析功能

利用具有高精度液面捕捉算法的VOF可求解具有明顯自由液面的多相流流動與傳熱問題,其隱式/顯式算法均具有求解快速和高魯棒性的特點,確保計算獲得的自由液面清晰,各相流體的質量/體積精確守恒。Simerics-MP的多相流分析功能特點如下:

全面的物理模型

-傳熱

-表面張力

-接觸角
精確的預測結果

-精確的質量/體積/能量守恒
快速求解

-快速收斂

-快速獲得計算結果

-結果精確
高魯棒性

-適用于復雜問題的多相流模擬,如螺桿壓縮機的噴油模擬,液環泵的液環捕捉、齒輪甩油等。

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片4

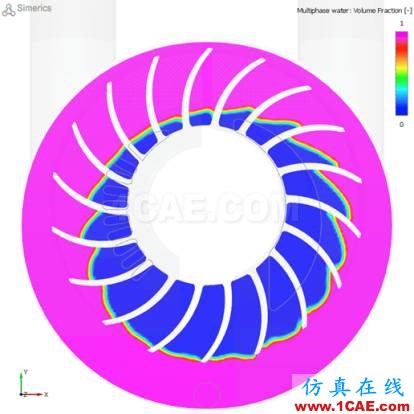

液環泵模擬

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片5

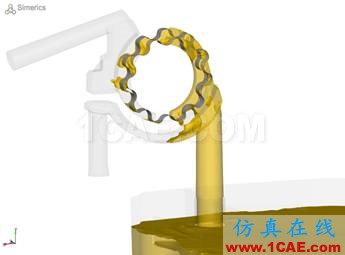

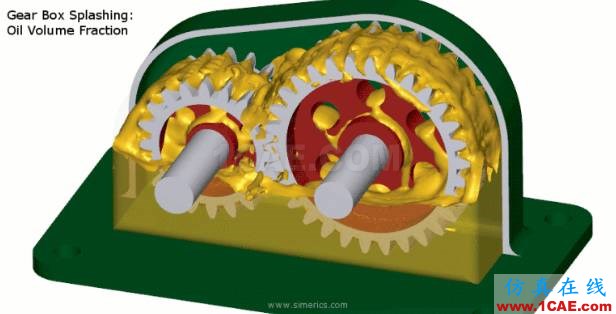

齒輪甩油模擬

Simerics-MP高度自適應的網格建模功能

內置的通用網格生成器可直接利用CAD面自動生成高質量的貼體網格,無需CAD修復工作。默認的網格參數即可生成高質量網格,用戶也可自定義細化網格。更多細節請關注www.simerics.com.

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片6

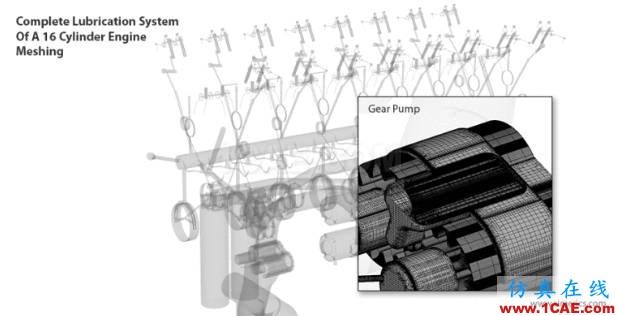

高度自適應的網格能力

Simerics-MP 全空化數值模型

Simerics-MP空化與充氣模型綜合考慮了液體汽化、非凝結性氣體和液體可壓縮性等因素對數值計算的影響,對于不可凝氣體的揮發與溶解同樣可以考慮,同時Simerics-MP的全空化數值模型具有收斂性好、穩定性高的特點。一般情況下,用戶幾乎不用做任何調試即可獲得收斂穩定解。

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片7

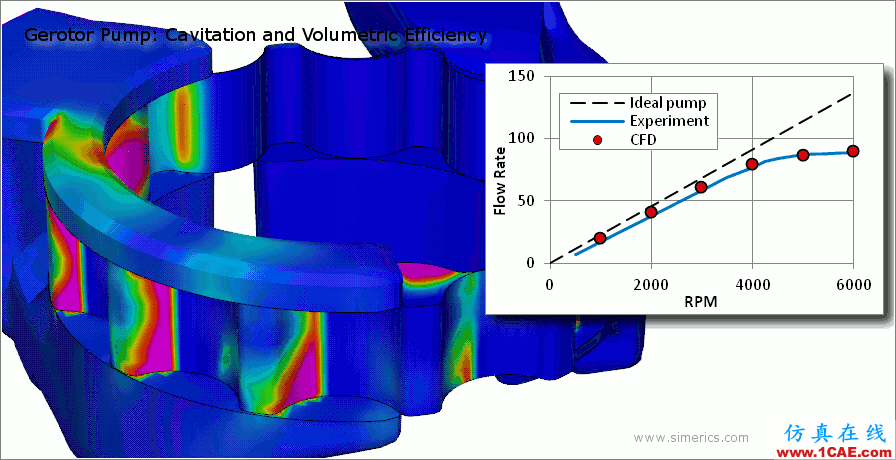

擺線泵性能驗證

Simerics-MP 熱分析模型

可求解熱傳導、對流、熱輻射、以及流/固材料之間的共軛傳熱問題,適用于強制對流或自然對流的模擬。Simerics-MP的S2S熱輻射模型可以高效求解輻射傳熱,即使是帶有大量輻射面的模型也可快速處理。

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片8

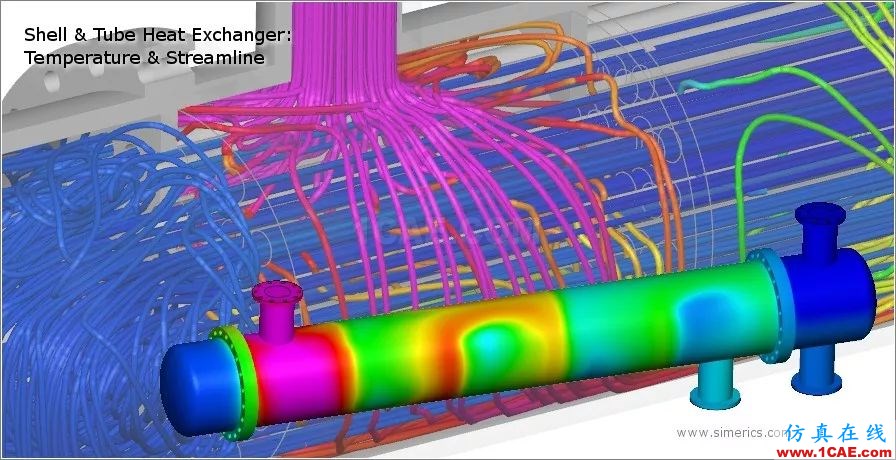

換熱器共軛傳熱模擬

2. Simerics-MP+

Simerics-MP+ for Vehicle 汽車版

可精確模擬車輛發動機前艙通風及整車熱管理分析,還可模擬包括油箱晃蕩/填充、充氣排水、涉水能力、擋風玻璃除冰等多方面的數值模擬問題。Simerics-MP+結合了最新的CFD架構與Simerics公司特有的算法和物理模型,幫助客戶快速獲得計算結果。

功能特點:

網格生成模板化,一鍵式網格生成,自動多區塊網格加密。
模型設置模板化,包括多孔介質,風扇模型設置,邊界條件的自動設置等。
超快的建模能力,可節約3/4的建模時間。
精確的計算結果,多個車型的試驗驗證。

PumpLinx正式更名為Simerics-MP+cae-pumplinx圖片9

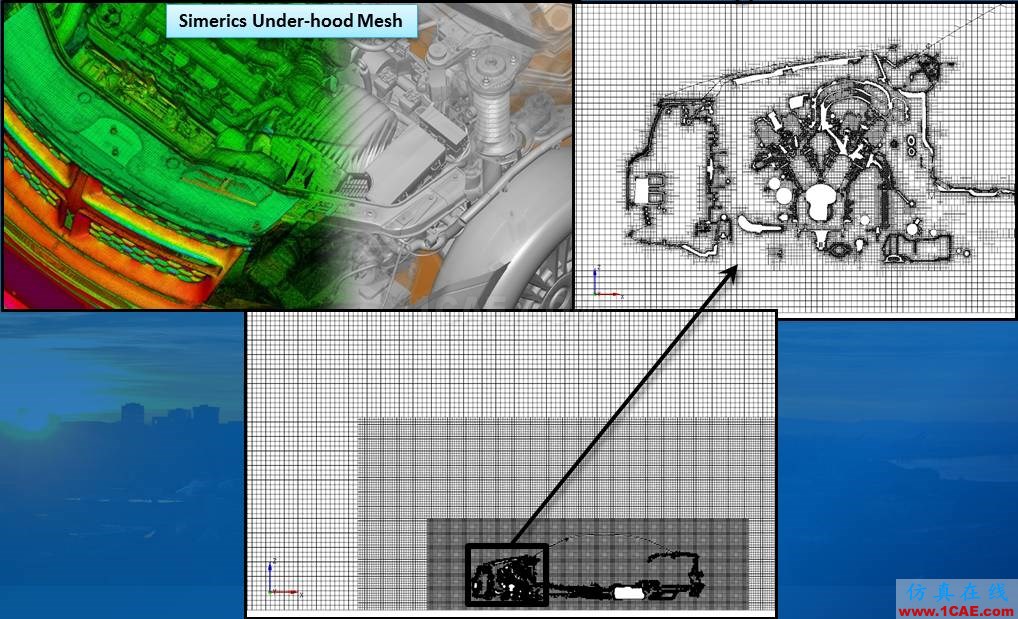

模板化網格建模(自動多區塊加密)

PumpLinx正式更名為Simerics-MP+Pumplinx旋轉機構有限元分析圖片10

模型設置模板化(快速建模求解)

Simerics-MP+ for marine 船舶版

可對船體設計、摩阻/波阻、有效馬力、推進速度/加速度、船體浮沉運動、以及船舶操縱/適航/推進系統等進行精確模擬并提供有效的性能預測。

功能特點:

網格生成模板化,一鍵式網格生成,自動多區塊網格加密。
模型設置模板化,包括對自由度模型(俯仰和沉降)、非慣性坐標系以及動網格的處理等。
超快的建模能力,2mins內完成網格建模,5mins完成模型設置。結合船型設計軟件還可實現一鍵式設計-仿真的過程實現。
精確的計算結果,多個船型數據的結果驗證。
豐富的物理模型,可進行不同應用的模擬。

PumpLinx正式更名為Simerics-MP+Pumplinx旋轉機構有限元分析圖片11

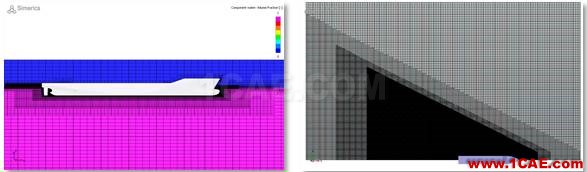

一鍵式網格生成(自動多區塊網格加密)

PumpLinx正式更名為Simerics-MP+Pumplinx旋轉機構有限元分析圖片12

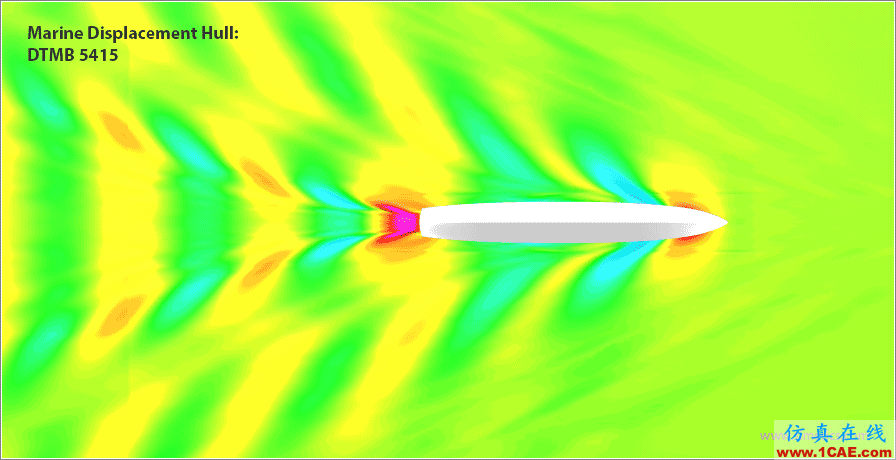

波形圖

Simerics-MP+ for PD容積式機械版

可對容積式壓縮機、泵、馬達及相關系統等進行精確模擬并提供有效的性能預測。Simerics-MP+特有的全空化模型綜合考慮汽化、非凝結氣體和液體可壓縮性等因素,模擬更精確,可有效預測壓力脈動、汽蝕損害及其他性能參數。

功能特點:

模板式變形區結構網格生成
模板式自動動網格設置
穩定而精確的全空化數值模型
高效的求解能力

PumpLinx正式更名為Simerics-MP+Pumplinx旋轉機構有限元分析圖片13

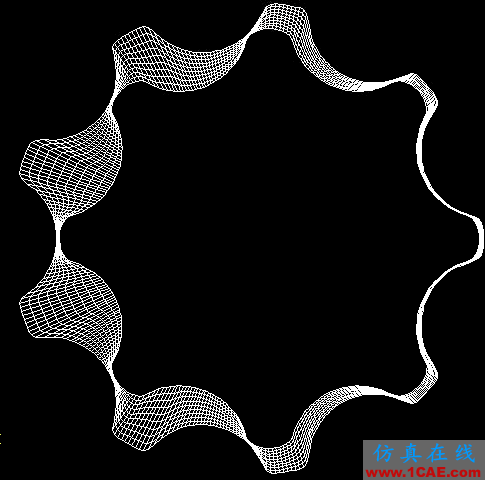

轉子結構網格

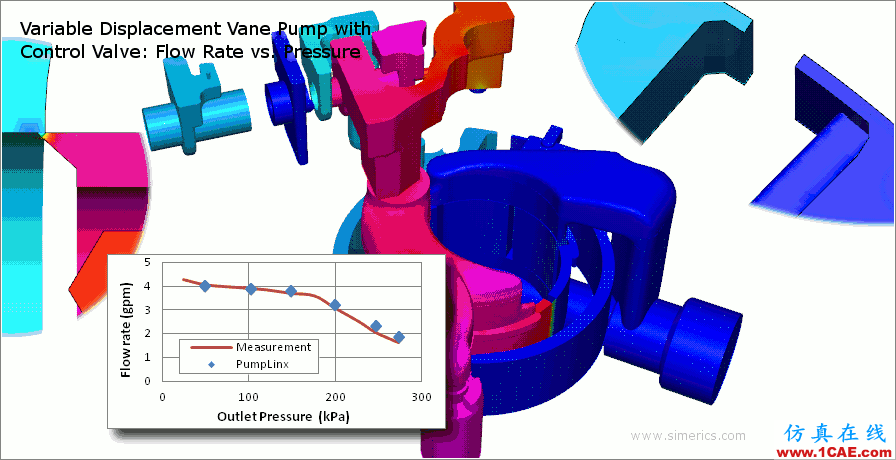

PumpLinx正式更名為Simerics-MP+Pumplinx旋轉機構有限元分析圖片14 變排量滑片泵數值模擬

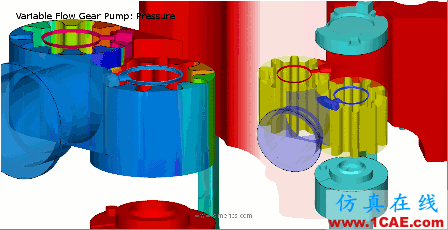

變排量齒輪泵模擬

Simerics-MP+ Turbo葉輪機械版

可對包括軸向/混流/離心式壓縮機、泵、馬達、渦輪機以及連接/關閉裝置等在內的葉輪機械進行精確模擬并提供有效的性能預測。Simerics-MP+特有的全空化模型綜合考慮汽化、非凝結氣體和液體可壓縮性等因素,模擬更精確,可有效預測壓力脈動、汽蝕損害及其他性能參數。

高度自適應的網格生成能力
模板式自動動網格設置
穩定而精確的全空化數值模型
高效的求解能力

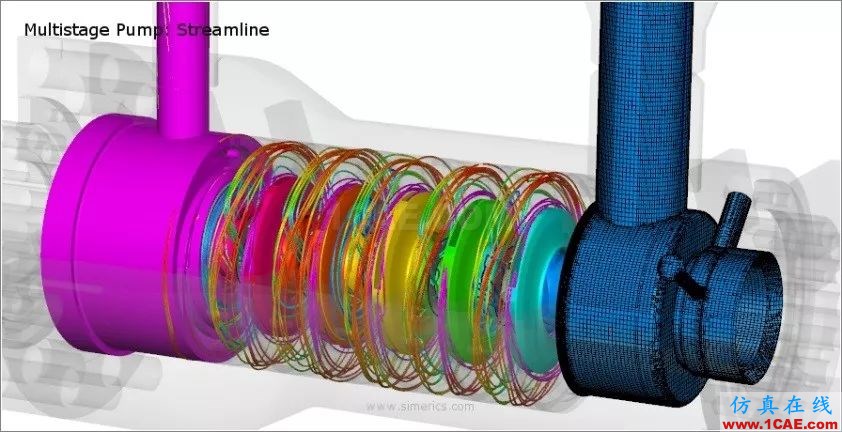

PumpLinx正式更名為Simerics-MP+Pumplinx流體分析圖片16

多級泵模擬

PumpLinx正式更名為Simerics-MP+Pumplinx流體分析圖片17

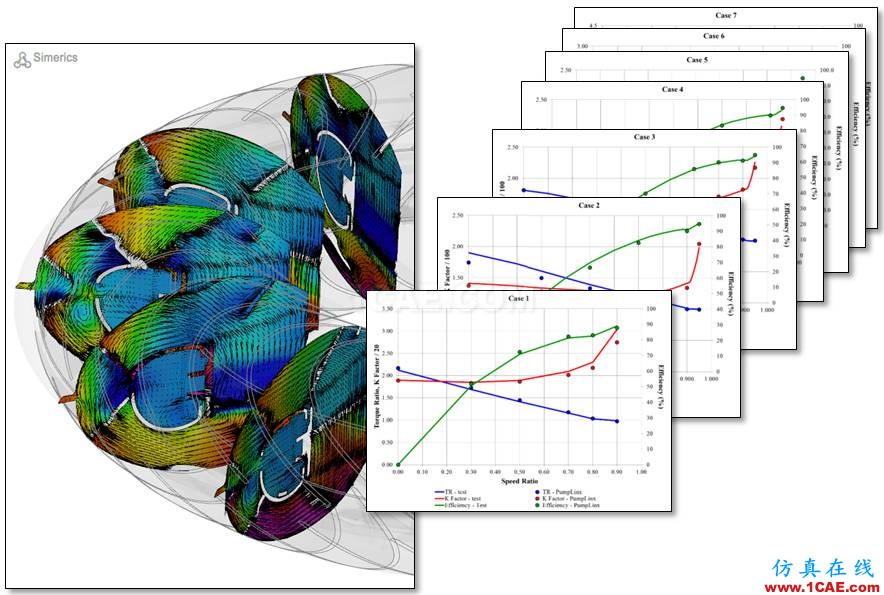

液力變矩器模擬

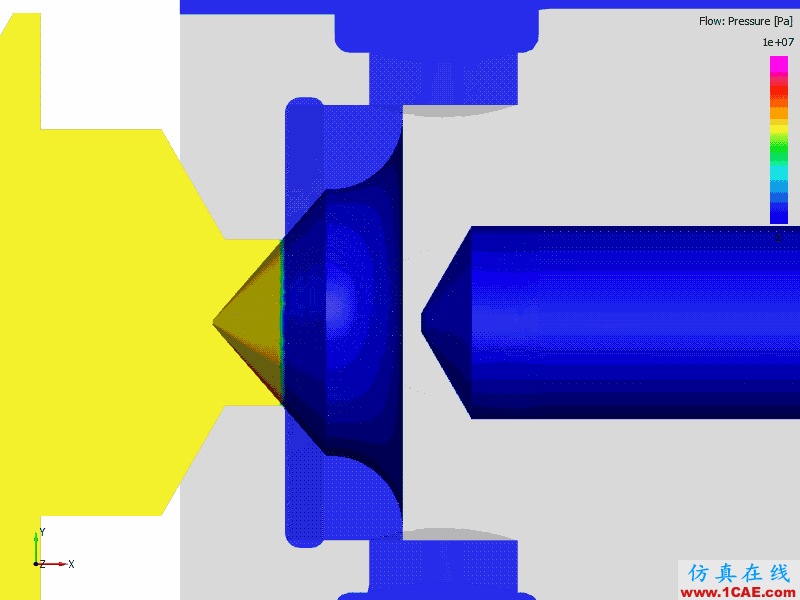

Simerics-MP+ for valve閥門版

可對各種閥門及相關系統進行精確模擬并提供有效的性能預測。Simerics-MP+可基于閥門幾何、物理屬性、彈簧參數和周圍液壓等精確計算閥門的動態特性。Simerics-MP+特有的全空化模型綜合考慮汽化、非凝結氣體和液體可壓縮性等因素,模擬更精確,可有效預測壓力脈動、汽蝕損害及其他性能參數。

功能特點
