搜索基于Pumplinx離心泵空化數值計算
2017-04-25 by:CAE仿真在線 來源:互聯網
PumpLinx是美國Simerics公司專門針對各類泵的水力學模擬計算開發的CFD(計算流體力學)軟件,其內置離心泵、齒輪泵、擺線泵等各種模塊;采用全自動的笛卡爾網格生成器;包含有效的空化模型,使得到的體積流量等數據與實驗完美符合。本文以離心泵為例,闡述了在pumplinx軟件中進行數值模擬的基本過程,并指出了一些常見問題,希望能對初學者有一定的幫助:Stp1.導入幾何文件或網格文件(幾何文件格式為.stl格式,網格文件為.nastran格式);
Stp2.對各個計算域進行劃分(首先將模型分為3個計算域In、Impller、volute,然后將每個計算域劃分為不同邊界,得到Inlet、Outlet以及其他Wall);
Stp3.分別對不同的計算域劃分網格(所選擇各計算域必須封閉且Maximum cell size: Cel l size on surface在1/4~1/2之間);
Stp4.網格劃分完成后,創建耦合面(按Ctrl鍵同時選中需要耦合的面,點擊Connect Selected boundaries via MGI);
Stp5.加載模型(計算模型為centrifugal,流動模型為Turbulence和Cavitation);

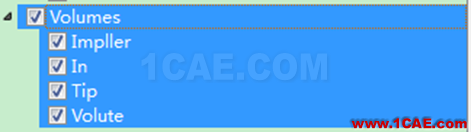

Stp6.確定工質(選中Volumes后再設定工質);
Stp7.選擇計算類型(建議選擇Transient即非定常計算,并設定計算圈數和迭代步數);
Stp8.開始計算。
以上是Pumplinx中進行離心泵空化數值計算的基本步驟,關于一些常見的問題即小提示,將在后面的內容更新,希望能夠幫到大家!
