1、轉子型線的輸入格式是什么?

轉子型線是以數據文件形式通過用戶定義型線(UserProfile)窗口導入。

需要導入兩個數據文件:陽轉子型線和陰轉子型線。

數據文件可能來自于生成它們的軟件,可能通過三坐標測量機測量所得,也可能來自于CAD模型。模擬預測的精度取決于型線數據的精度,建議使用通過CAD生成的文件來導入型線。

查看更多信息請點擊在線幫助。http://pdmanalysis.co.uk/online-documentation/online-documentation/

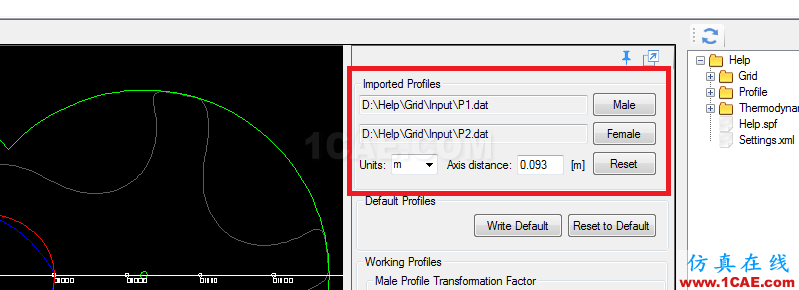

PumpLinx螺桿機械前處理工具SCORG使用FAQPumplinx旋轉機構有限元分析圖片1

2、能否直接從CAD導入用戶定義型線(UserProfile)?

不能直接從CAD導入型線,應該首先從CAD軟件中提取數據點,然后再導入數據文件。

新版本的SCORGTM 3D viewer很快就會面世,到時會新增這個直接從CAD軟件導入型線的功能。

針對SolidWorks用戶,可使用一個宏命令,該命令能從CAD曲線中提取型線點數據并且輸出到Excel當中。

3、用戶定義型線(UserProfile)和自動生成型線(GeneratedProfile)之間的區別是什么?

用戶定義型線(UserProfile):通過點坐標來定義型線并導入SCORGTM 。

自動生成型線(GeneratedProfile):SCORGTM 能夠以指定的幾何參數自動生成嚙合的轉子型線對。這個功能僅對特定許可用戶有效,想了解更多細節請聯系我們。http://pdmanalysis.co.uk/about-us/

4、如何設置熱力分析模塊(thermodynamicchamber model)下的葉間(interlobe)、徑向和端面(end leakage)間隙尺寸?

用于熱力計算的葉間(interlobe)間隙尺寸在型線設置(Profilesetup)窗口進行設置:GAPI
Profile --> Profile Setup。

用于熱力學計算的徑向(radialleakage)和端面(endleakage)間隙尺寸在結構布局設置(Machineconfiguration setup)窗口進行設置:Geometry --> Machine Configurations。

5、在熱力學分析模塊(thermodynamicchamber model)下是否可以使用真實氣體屬性?

在發布的v5.1版本中不能,但是我們計劃在將來的版本中添加真實氣體到熱力分析模塊。

6、怎樣設置用于CFD轉子網格計算的葉間(interlobe)、徑向和端面(end leakage)間隙尺寸?

用于網格生成的葉間(interlobe)間隙尺寸取決于輸入的轉子型線,并且在型線設置(Profilesetup)窗口將其設置為一個增加量:GAPIProfile--> Profile Setup。

用于網格生成的徑向(radialleakage)間隙尺寸在結構布局設置(Machineconfiguration setup)窗口進行設置:Geometry --> Machine Configurations。

端面(endleakage)間隙尺寸的設置不用于網格生成。

7、SCORG能夠生成什么格式的網格?

SCORG網格生成器能夠生成包括ANSYSCFX, ANSYS FLUENT, Simerics Pumplinx and STAR CCM+ native等軟件的網格格式文件。

針對連續時間步的網格節點位置,其有效格式為簡單的帶有坐標(x,y,z)的ASCII文件。

8、理論的進出口與實際的進出口之間的區別是什么?

理論進出口是使用理論的內置體積比來生成進出口面,并且流道是簡化的幾何,以使得熱力分析模塊能夠進行計算,或生成較好質量的六面體網格用于CFD分析。

9、針對多個陰轉子的網格生成需要輸入什么?

只需設置轉子數即可:Geometry>>MachineConfigurations >> N Gate。

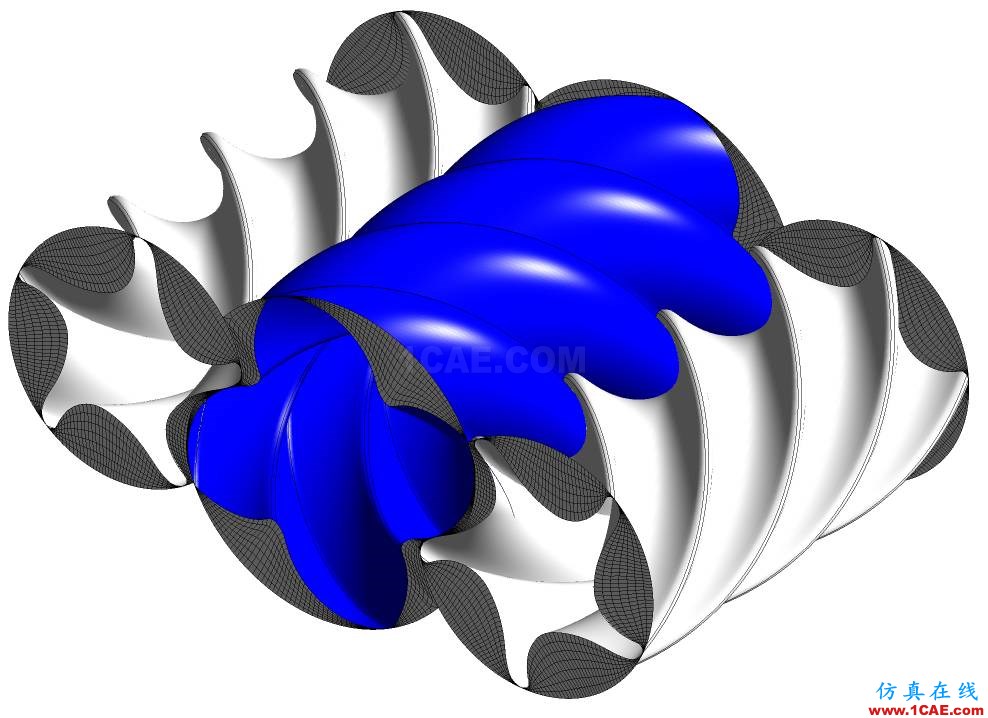

如下圖所示即為兩個陰轉子布局的例子:

PumpLinx螺桿機械前處理工具SCORG使用FAQPumplinx旋轉機構有限元分析圖片2

10、用于雙螺桿壓縮機CFD仿真的典型節點數是怎樣的?

在SCORG網格生成器當中有三個參數控制網格參數:

-圓周網格數(CircumferentialDivisions)控制從動轉子的周向網格數,。

-徑向網格數(RadialDivisions)控制轉子型線與外圓周包面之間的網格層數。

-角度分布網格數(AngularDivisions)控制生成的網格位置數(即主動輪轉子從一個齒轉動至相鄰下一個齒的網格步數),同時該參數還與轉子的軸向網格數相關。

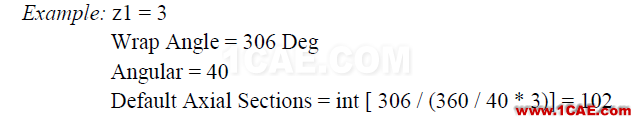

-軸向網格數(AxialDivisions)若設置為0,則軸向網格數根據以下公式計算獲得:
