運動機械CFD界的扛把子又來了,這一次的干貨是冷卻水泵的PumpLinx案例應用,出來混,遲早都是要學會的。做仿真嘛,最重要的是選對軟件!老司機都來了,還不快上車。

1. 冷卻水泵小科普

冷卻水泵適用于高壓運行系統中輸送清水或物理化學性質的液體,如高層建筑給水、鍋爐給水、暖通制冷循環等冷暖水循環增壓及設備配套,消防系統等輸送或管道增壓之用。作為汽車發動機必不可少的附件,冷卻水泵更是普遍應用于汽車發動機的冷卻系統之中,通過將發動機缸體中的熱水泵出至散熱器帶走熱量,同時將冷水泵進,不斷循環散熱。

2. PumpLinx看家本領

PumpLInx作為專業運動機械CFD仿真軟件,對于泵閥類運動機械具有獨特的技術優勢。

網格優勢:PumpLinx內置專業的模板網格,可完成低至幾十微米量級的間隙網格;除此之外,PumpLinx基于CAB算法的笛卡爾網格,劃分速度快、精度高、網格數量少,結合PunmLinx高效的求解器,可快速完成結構復雜的運動機械仿真。老板再也不用擔心我網格生成問題啦。
模塊優勢:PumpLinx內置多種專業模塊,包括各種泵模塊、閥模塊、壓縮機模塊和一些典型的運動機械模塊等,可實現快速網格劃分、網格設置等工作。分分鐘即可搞定高質量網格和動網格設置問題,再也不用擔心各種代碼的開發啦。
模型優勢:PumpLinx內置獨一無二的空化模型,收斂性好,穩定性高,且計算結果已得到眾多實例驗證。PumpLinx一算一個準,不曾看走眼!
計算優勢:作為泵閥類運動機械的專業CFD仿真軟件,PumpLinx計算設置簡便,計算效率極高,計算結果可靠,誰用誰知道,半小時算一個水泵工況絕不是吹牛。(PumpLinx內心os:除我之外,沒人能在我的BGM中取得勝利)

畢竟,扛把子的稱號不是浪得虛名的,混跡CFD江湖多年,技多不壓身。

3.干貨來了——冷卻水泵應用案例

[敲黑板],咳咳~~對于案例介紹,我是認真的[嚴肅臉]。

本案例用冷卻水泵為大眾汽車所用水泵,通過運用PumpLinx對該冷卻水泵進行數值仿真,并將仿真結果與實驗值進行對比,驗證了PumpLinx仿真結果的可靠性。本案例的亮點還不僅在于準,更重要的是速度,一天之內即可實現下述所有內容的分析。

3.1 模型簡介

如圖為提取的冷卻水泵,大致可分為以下幾部分:進口部分、轉子部分、出口部分。對該流體域模型進行網格劃分,采用PumpLinx內置的基于二叉樹算法的笛卡爾網格技術生成,網格總數為436644。(所用時間約5分鐘)

【技術分享】PumpLinx高效快速的冷卻水泵解決方案cae-pumplinx圖片1

圖 1 冷卻水泵流體域模型

【技術分享】PumpLinx高效快速的冷卻水泵解決方案cae-pumplinx圖片2

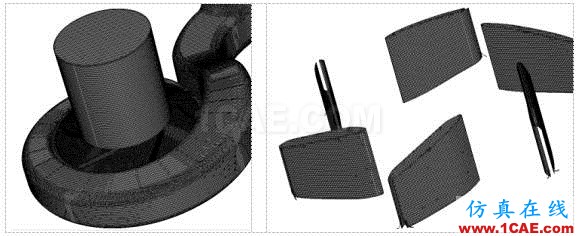

圖 2 冷卻水泵流體域及葉片網格

3.2 參數設置

對該冷卻水泵,在模型設置方面,

調用模板有離心泵模板、空化模型和湍流模型(K-e模型)。在離心泵模板中,設置其轉速、旋轉方向及旋轉中心。邊界條件和流體介質設置如表1、表2所示。(所用時間約3分鐘)

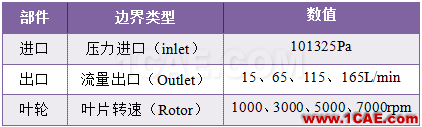

表1 冷卻水泵邊界條件設置

【技術分享】PumpLinx高效快速的冷卻水泵解決方案cae-pumplinx圖片3

表2 流體屬性設置

【技術分享】PumpLinx高效快速的冷卻水泵解決方案cae-pumplinx圖片4

3.3 數值計算

針對本案例,為了更快地獲得收斂性好,計算可靠的結果,在數值方法(Numeric Scheme)的設置上,對速度首先采用一階格式,待計算收斂后,將其改換為二階迎風格式,直至計算穩定即可。(每個工況計算收斂時間30分鐘以內)

3.4結果分析

對該冷卻水泵分析了1000rpm、3000rpm、5000rpm、7000rpm共四個工況下的結果,并將PumpLinx預測值與實驗值對比,吻合度較好,驗證了PumpLinx結果的可靠性。

【技術分享】PumpLinx高效快速的冷卻水泵解決方案cae-pumplinx圖片5

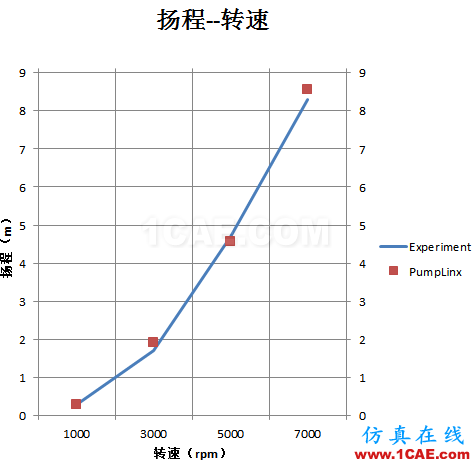

圖3 揚程-轉速結果對比

1000rpm工況下的相關仿真結果如下。

【技術分享】PumpLinx高效快速的冷卻水泵解決方案Pumplinx旋轉機構有限元分析圖片6

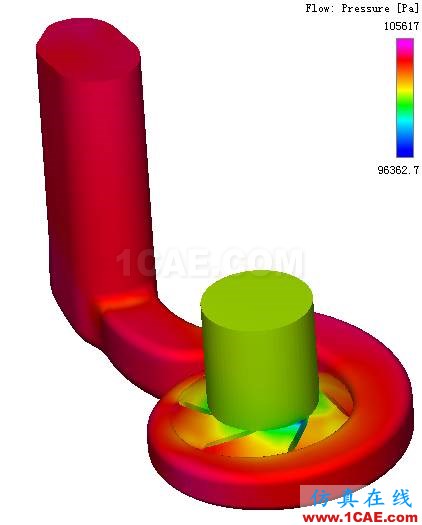

圖 4 冷卻水泵流域壓力分布(1000rpm)

【技術分享】PumpLinx高效快速的冷卻水泵解決方案Pumplinx旋轉機構有限元分析圖片7

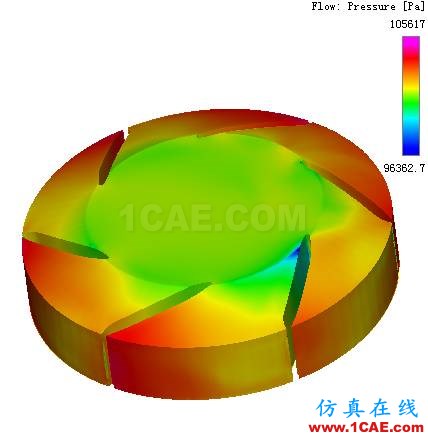

圖 5 葉輪流域壓力分布(1000rpm)

【技術分享】PumpLinx高效快速的冷卻水泵解決方案Pumplinx旋轉機構有限元分析圖片8

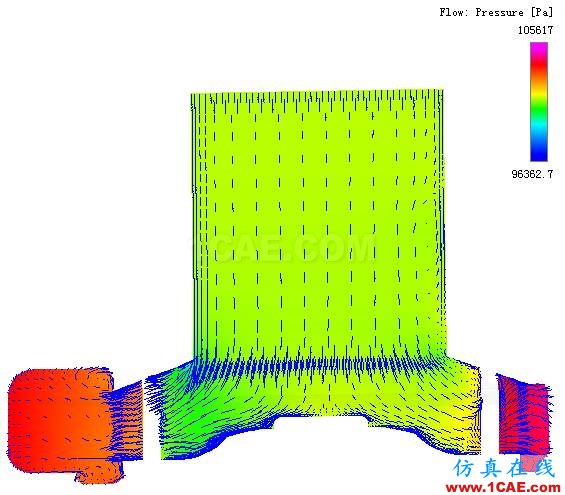

圖6 典型截面速度矢量分布(1000rpm)

【技術分享】PumpLinx高效快速的冷卻水泵解決方案Pumplinx旋轉機構有限元分析圖片9

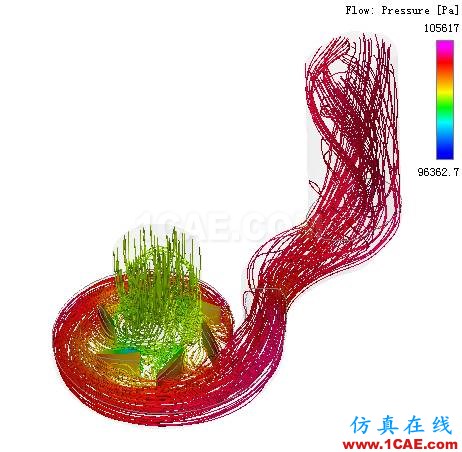

圖 7 冷卻水泵流域流線圖(1000rpm)

【技術分享】PumpLinx高效快速的冷卻水泵解決方案Pumplinx旋轉機構有限元分析圖片10

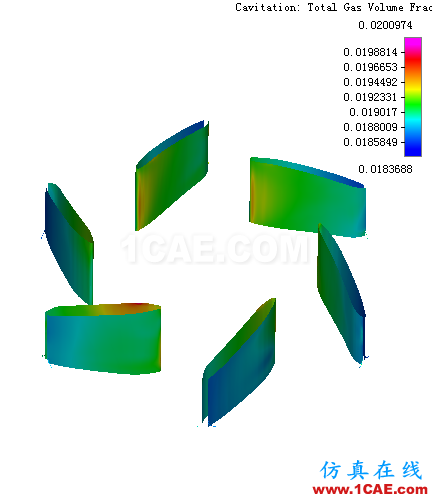

圖 8 空化氣體分?jǐn)?shù)分布(1000rpm)

3.5 仿真總結

利用PumpLinx軟件對冷卻水泵進行數值仿真,操作簡單,軟件自帶劃分網格功能,且網格質量好;計算效率高,從劃分網格、設置計算條件和進行仿真并獲得收斂結果,一個工況的時間在四十分鐘左右(曹操內心os:什么?比我還快!),一個工作日即可完成水泵的性能特性曲線預測;預測結果可靠,將所得預測值與實驗值進行對比發現,通過PumpLinx仿真所得結果具有很好的精度。
