Pumplinx4.0新版本介紹

2016-09-13 by:CAE仿真在線來源:互聯網

在廣泛調研用戶需求的基礎上,經美國Simerics公司開發部門的不懈努力,讓大家滿懷期待的PumpLinx V4.0版已經發布。以下是主要的新增功能與改進:

新增或完善的模板:

1、外嚙合齒輪泵模板:可完成斜齒式的外嚙合齒輪泵轉子部分網格劃分,支持不對稱間隙的網格構建。

斜齒式外嚙合齒輪泵分析

2、內嚙合齒輪泵模板:可完成斜齒式的內嚙合齒輪泵轉子部分網格劃分,支持不對稱間隙的網格構建。

斜齒式內嚙合齒輪泵分析

3、變排量滑片泵模板:完善直線式變排量滑片泵模板求解功能,可考慮直線式變排量滑片泵滑塊部分的摩擦力影響?？煽紤]葉片頂部的圓形輪廓,以及非圓形式的滑片泵轉子網格的生成。

4、螺桿泵/壓縮機模板:新增雙螺桿泵/壓縮機模板,與專業螺桿機械CFD前處理軟件SCORG軟件聯合,利用SCORG輸出的高質量網格,可自動設置螺桿泵/壓縮機的復雜動網格,快速實現雙螺桿泵/壓縮機的CFD模擬。

螺桿壓縮機性能分析

5、完善活塞式壓縮機模板應用:可考慮活塞式壓縮機的模板網格劃分、動網格設置以及進排氣閥片的匹配作用。

活塞式壓縮機-閥片的動態模擬

新增或完善的物理模型

1、新增多相流分析模型,可完成兩相或兩相以上的自由液面相關的仿真分析,如齒輪箱甩油,泵的自吸,毛細現象、液環泵仿真、船體自由液面仿真等。

齒輪箱甩油

泵的自吸

2、新增多組分混合模型,可更好地解決傳質問題的分析,考慮混合后包括密度在內物性的變化,以及各組分之間的相互作用關系,如半導體制造業多種氣體混合后的傳熱傳質問題的分析。

3、新增面對面輻射模型,可進行由于表面熱輻射引起的熱流場仿真,分析由于表面熱輻射作用對流場產生的熱效應。

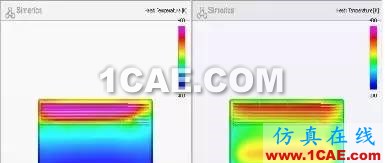

不考慮熱輻射考慮熱輻射效應

3、新增壁面函數模型,在標準壁面函數的基礎上新增Nonequilibrium Wall Function和Unified Wall Function模型。

4、新增柔性壁邊界條件。

5、新增周期性邊界條件。

6、新增非牛頓流體模型,如Bingham模型和Herschel-Bulkley模型等。

7、新增等熵氣體模型。

8、集成Nist數據庫功能,可模擬真實氣體影響,如考慮壓縮機內制冷劑的真實氣體效應等。

網格/幾何處理功能的改進:

1、新增網格參數存儲功能:網格構建過程中所有相關參數均可存儲,可更便捷地進行網格修正。例如更改某一模型的網格參數后,相關的參數、模型、動網格以及交互面信息等自動更新,無需重復操作。

2、幾何/網格功能的配合功能:對于同一類型的模型,在完成一次求解后,可將同一類型的不同幾何模型輸入,只需將幾何面命名與原模型一致,則只需要簡單的幾部網格劃分,即可啟動計算,相關的邊界條件,參數及模型設置,交互面信息等均會自動更新。對于優化設計階段十分適合。

3、對于任意運動機械模板,均可考慮不對稱間隙泄露的仿真分析。

后處理及其他功能主要改進:

1、交互面創建后可以被修改。

2、允許用戶指定單位制。

3、允許在X-Y Plot窗口中添加第二坐標系。

4、允許在軟件中對計算結果進行處理,如積分,求和或做相關計算處理等。

5、大幅增強了用戶自定義表達式的功能,其中包括:增加了矢量數據類型及相關計算,增加了積分/求平均的功能,可以調用更多的數據,并且可以在后處理中顯示用戶自定義的變量
