PumpLinx為您解決液力變矩器仿真難題

2016-09-13 by:CAE仿真在線來源:互聯網

√ 流道太扭曲,流動非定常,如何仿真,如何保證計算精度?

√ 結構復雜,葉片眾多,如何控制網格精度與數量?

√ 計算跟不上實際需求怎么辦?

√ 無法根據實際運行工況實時計算導輪的運動狀態,怎樣解決?

PumpLinx作為專業的運動機械CFD仿真軟件,對于液力變矩器的仿真具有獨特的技術優勢。

√ 內置旋轉機械模板,可快速高效進行液力變矩器模型設置和求解。

√ 基于CAB算法的笛卡爾網格,劃分速度快、精度高、網格數量少,尤其適用于這種結構復雜幾何模型。

√ PumpLinx求解器在通用CFD求解器基礎上做了優化,求解快速,穩定性高。

√ 內置旋轉自由度模板,專門解決耦合工況下導輪運動仿真難題。

PumpLinx液力變矩器應用案例

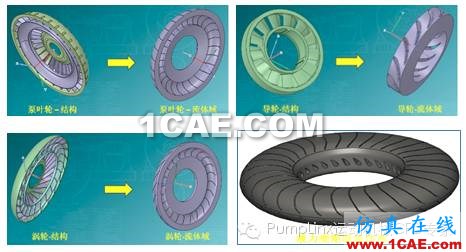

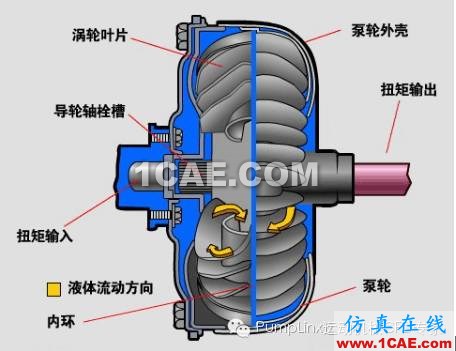

液力變矩器模型主要由泵輪、渦輪和導輪三部分組成,從CAD軟件中將這三部分流體域以stl格式導出到PumpLinx。

采用PumpLinx基于二叉樹方法的笛卡爾網格技術對其進行網格劃分,在葉片頭部等曲率較大的部位網格會自動加密,最終得出的網格數約為100萬。

對于液力變矩工況,需調用的模板為泵輪模板、渦輪模板和湍流模型;對于液力耦合工況,則還需調用導輪模板和轉動自由度模型,用來模擬導輪的運動情況。

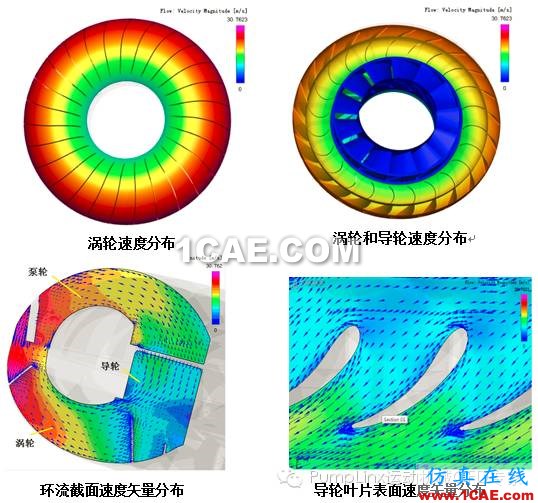

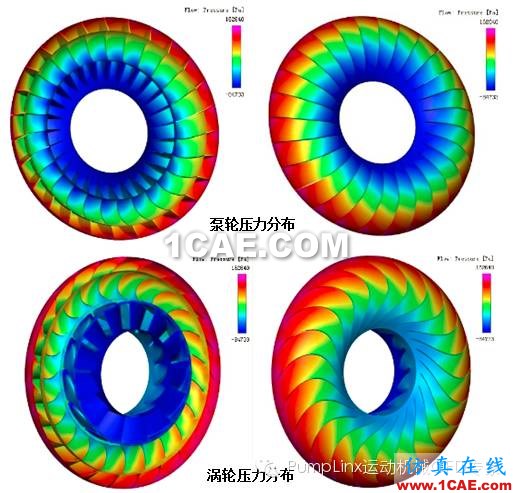

液力變矩工況結果:

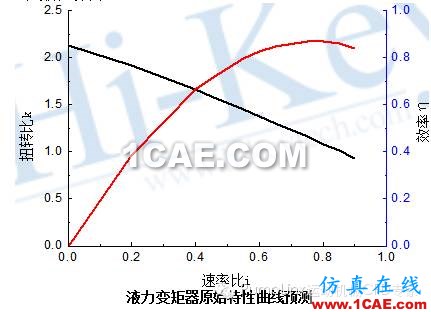

改變液力變矩器的轉速比,在轉速比0-0.9范圍內取一系列值,對液力變矩器進行多工況數值仿真。

相關仿真信息如下:

√ 網格總數約100萬;

√ 穩態工況,殘差收斂至0.001所需時間:30分鐘以內(PumpLinx為相對殘差);

√ 電腦配置為8G內存,4CPU。
