搜索水環泵極難仿真？看PumpLinx如何解決業界難題
2016-09-13 by:CAE仿真在線 來源:互聯網
-
仿真挑戰
-
水環泵內存在氣液兩相流,兩相之間存在明顯的界面,如何精確捕獲氣液相界面?
-
進出口壓比達到了20倍,氣相被壓縮,需要考慮熱力學效應。
-
質量/體積守恒是求解精確結果的關鍵,對數值算法的準確性要求苛刻。
-
成功案例
水環泵模型如下圖所示。
葉輪半徑180mm,葉片數量18,工作流量800-1500m3/h,轉速790-1300 rpm。
水環泵模型
水環泵流體域
將該水環泵模型導入PumpLinx進行網格劃分,如下圖所示,網格數量60萬。
水環泵計算網格
計算工況如下圖所示。
計算工況
-
計算結果分析
-
動畫結果

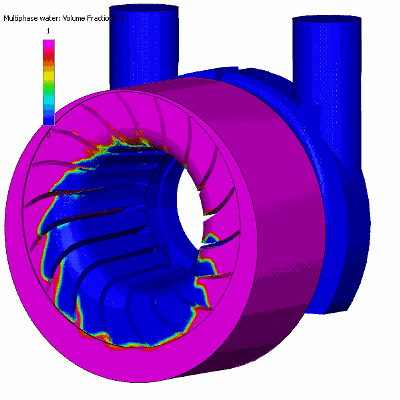

動畫:壓力變化

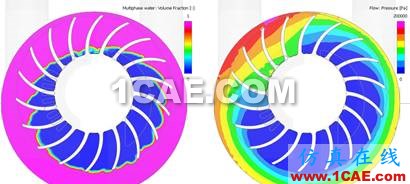

水相分布(顏色表示壓力大小)
氣液相界面捕捉
-

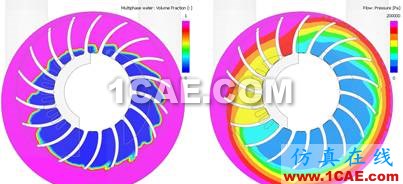

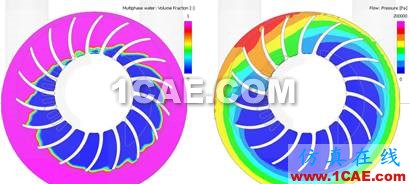

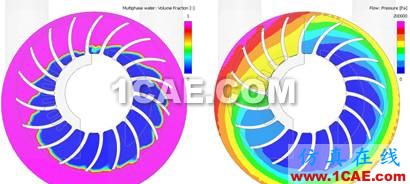

不同轉速計算結果
-

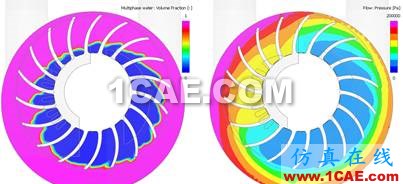

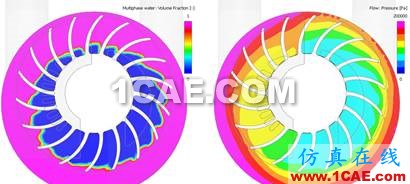

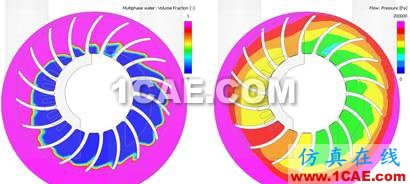

不同進口壓力計算結果
-
性能參數計算結果與試驗數據對比

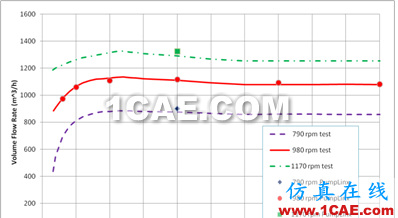

入口流量仿真值與試驗值對比

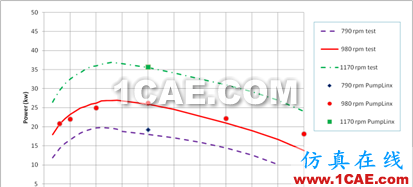

功率仿真值與試驗值對比
-
總結
PumpLinx很好的捕捉到了氣液相界面,性能參數計算結果與試驗結果對比精度高,是目前市面上唯一可以很好解決水環泵模擬的仿真工具。
