問題. 手機充電插入U(xiǎn)SB時,GPS SN 值下降4db,是什么原因?
解答:

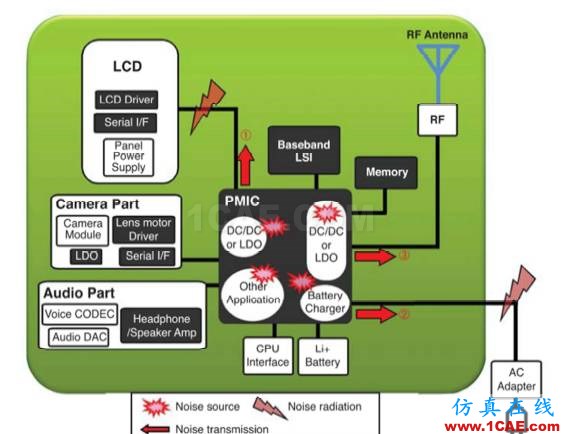

由下圖可知 充電引起的Desense 多半Charger IC 脫不了關系
以下圖為例:

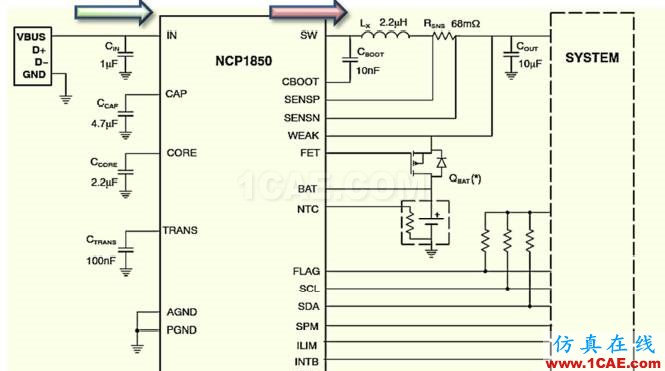

你插上USB 后 訊號會進入Charger IC 然后會以PWM 的波形 輸出到你的手機系統。
PMW 本來就會有很強烈的瞬時電流 所以才需要Lx 這么一顆功率電感來穩定電流。

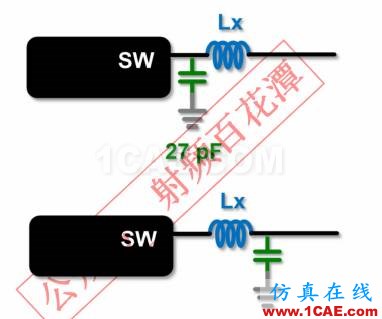

因此 你可以在Lx 左右兩旁 分別各放置27 pF 的接地電容試試
看哪一種擺法 對你的Desense 有改善效果

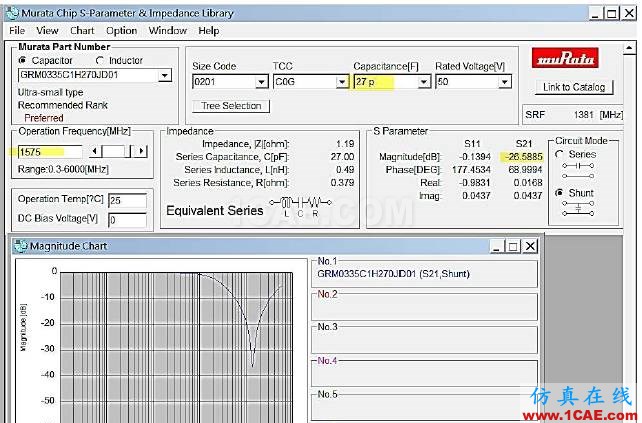

由下圖可知 以0201 為例 27pF 的電容 對GPS 頻段的干擾
大約有26.58 dB 的抑制能力
那如果兩顆一起擺 效果會不會更好?
理論上會更好 實際上會更差 原因在于你的Layout
因?yàn)檫@兩顆落地電容 你事先電路圖上并無預留 所以一起擺的話

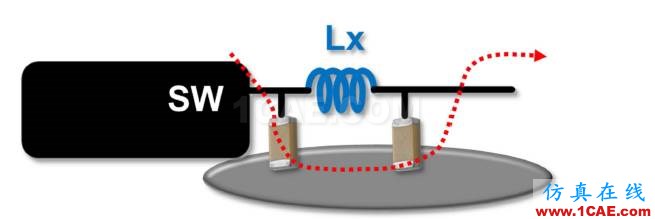

肯定是共地 如此一來 其N(xiāo)oise 反而會透過共地 直接繞過功率電感流到你的手機系統
剛說過了 功率電感是用來穩定電流的
換言之 若沒經過功率電感 其瞬時電流會非常強
這就是為啥兩顆一起擺 實際上會更差之故

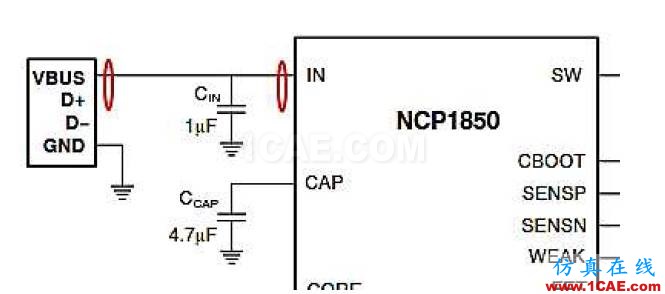

再來是VBUS 剛說過VBUS 是輸入端 如果輸入端就有Noise
那輸出端的電源 當然不會干凈
所以可以在VBUS 的頭尾 同時放置27 pF 的接地電容試試
當然 這樣就會共地 但情況跟前述例子不同
前述例子是因?yàn)閮陕涞仉娙蓦x太近 且共地上不確定有無Via
在此情況下 當然有可能會讓desense 更糟糕

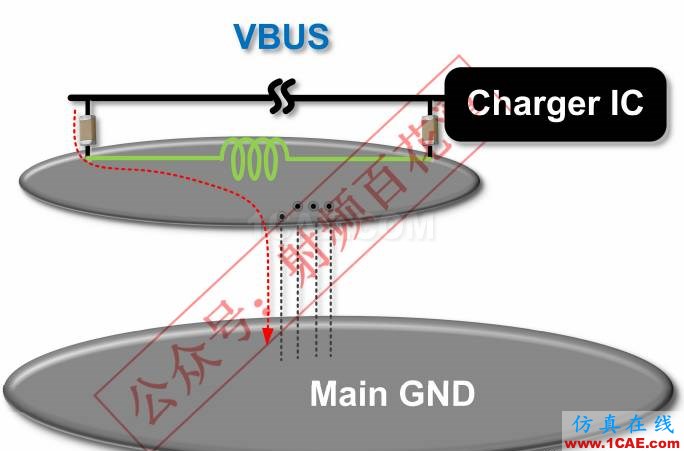

但VBUS 通常有一定長度 換句話說 頭跟尾有一定距離
此時共地會等效成一個電感 電感對高頻Noise 是高阻抗路徑
所以Noise 不會走這條高阻抗路徑
再來 這么一大片共地 不可能途中一顆Via 都沒有吧
所以就算Noise 會在共地上流 流到Via 處就會下去Main GND 了
尾端放27 pF 的落地電容 用意是確保進入Charger IC 的電源 沒有Noise
頭端放27 pF 的落地電容 用意是確保Noise
不會竄到USB 插座或USB Cable
因?yàn)閁SB 插座 是一個金屬 如果接地沒有很好
就會變成一個輻射體 一但有Noise 就會輻射出去 打到GPS 天線
此外USB 插座接地不好 那USB Cable 插上去時 也不會有良好接地
加上Cable 里乘載的是很強的電流 此時Noise 也會由USB 插座竄到Cable 然后輻射出去 打到GPS 天線
