搜索談?wù)勏嗫仃嚴走_(dá)為何如此先進
2017-08-11 by:CAE仿真在線 來源:互聯網
對于很多人來說,相控陣?yán)走_(dá)非常耳熟,但它的原理又是什么呢?
傳統雷達與相控陣?yán)走_(dá)之區別
要說相控陣?yán)走_(dá)的原理,就不得不提一下傳統雷達的工作方式。影視中,如果非要出現雷達畫面的話,傳統雷達就是最好的道具,因?yàn)閭鹘y(tǒng)雷達動感十足,快速旋轉的天線便于營造緊迫感。
傳統機械式雷達通過不停轉動來掃描目標

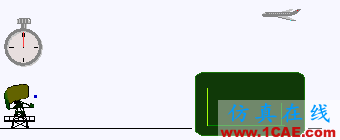

雷達探測目標距離的原理:雷達波從發射到從目標返回的總時間,乘上光速,等于目標距離的兩倍。
傳統雷達依靠360度旋轉來掃描目標,而相控陣?yán)走_(dá)與它的區別是,絕大多數相控陣?yán)走_(dá)都是不動的,既然不動,那它又是如何掃描不同方向的呢?
答案是,相控陣?yán)走_(dá)不是“一個雷達”,本質上,它是很多個“傳統雷達”的共同體。

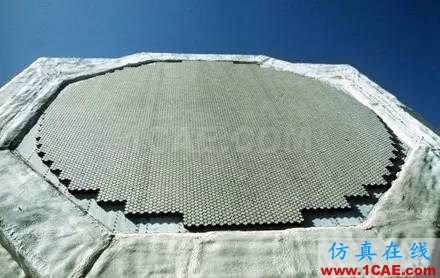

相控陣?yán)走_(dá)的天線
很容易就能發現,相控陣?yán)走_(dá)的天線由無數個小單元天線組成,這些小單元天線叫做“陣元”,對于有源相控陣?yán)走_(dá)來說,每一個陣元都是獨立控制的,它們既能獨立發射雷達波,也能接收雷達波的回波信號。
相控陣?yán)走_(dá)不但不動,而且天線陣列也是平面的,那奇怪了,它到底是如何調整掃描方向的?顧名思義,“相控陣”就是控制每個陣元產生電磁波的相位與幅度,以此強化電磁波在指定方向上的強度,并壓抑其他方向的強度,從而實現讓電磁波束的方向發生改變。

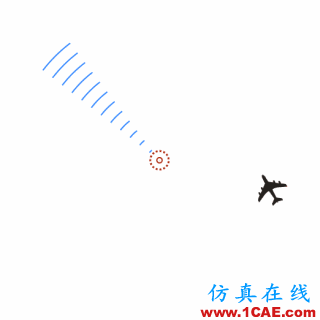

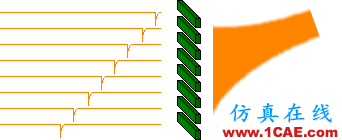

相控陣?yán)走_(dá)掃描不同方向動畫示意圖
這就是相控陣?yán)走_(dá)的基本工作原理,人們常把傳統機械式掃描雷達比喻為“個體戶”,而把相控陣?yán)走_(dá)說成是“合作社”。人們還把它說成是21世紀的雷達,是否裝配相控陣?yán)走_(dá)也是第四代戰斗機一個非常重要的標準。而很多第三代機,把老式雷達改裝成相控陣?yán)走_(dá)后,戰斗力迅速提高。

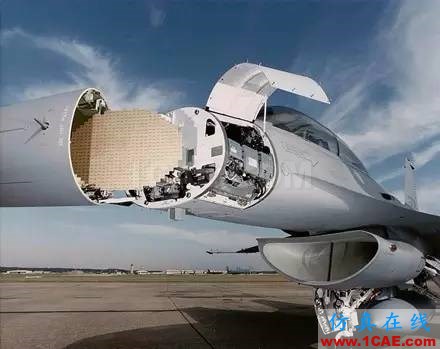

F-16裝上相控陣?yán)走_(dá)后,火雞變鳳凰
下面,我們就來看看,相控陣?yán)走_(dá)有哪些先進之處。
沒有機械運動
相控陣?yán)走_(dá)因?yàn)槭∪チ苏麄€(gè)天線的機械驅動系統,所以它的可靠性非常高,平均無故障時間遠遠高于傳統雷達。另外,相控陣?yán)走_(dá)的思想有點兒類似于互聯網,某些節點壞了不影響整體功能的使用,數百個或上千個陣元中,就算有百分之十的陣元損壞,相控陣?yán)走_(dá)依然可以使用。
分身有術
相控陣?yán)走_(dá)是否強大,跟“陣元”是否先進和陣元數量的多少有很大的關系。陣元的數量可以是幾百個,也可以是上萬個,像美國的“鋪路爪”陸基相控陣預警雷達,就有15360個能發射電磁波的陣元和2000個不發射電磁波的陣元。15360個陣元分成96組,與其他不發射電磁波的輻射器搭配起來,本質上相當于96部雷達的組合體。

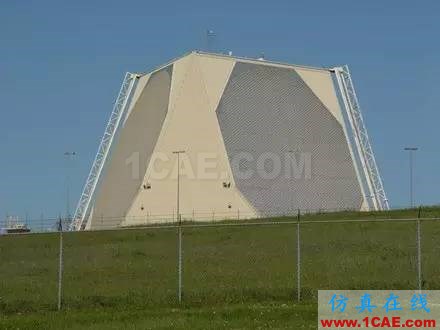

美國的“鋪路爪”長程預警雷達,主要用于監視彈道導彈,它可以探測導彈的彈道、發射點,計算出彈著點的位置。同時,它還可以用于監視和探測太空中的衛星。
正是因?yàn)橛蟹浅６嗟年囋?所以,軍艦面對敵方導彈的飽和攻擊時,可以把所有陣元分成若干組,每一組分別跟蹤和對付一個目標。我們經常聽到某種戰機或者軍艦?zāi)芡瑫r(shí)對付多少個多少個目標,其實,這其中的大部分功勞主要是屬于戰機或者軍艦上的相控陣?yán)走_(dá)。

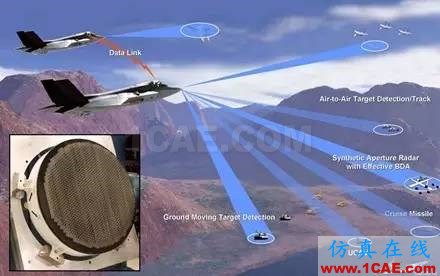

F-35戰機配備的AN / APG-81相控陣?yán)走_(dá),既可以跟蹤空中的目標,還能監視地面上坦克和車輛,以及海面上的船只。
快速切換
蜻蜓的復眼
蜻蜓的眼睛又大又鼓,占據著頭部的絕大部分,它是世界上眼睛最多的昆蟲之一,由上萬只“小眼”組成,蜻蜓的視力很棒,還能向上、向下、向前、向后看而不必轉頭。
相控陣?yán)走_(dá)跟蜻蜓的復眼有相似之處,每一個陣元相當于蜻蜓的每一只小眼。在很多人的眼里,雷達就是會發射和接收電磁波的鐵家伙,但是其實,人類的眼睛又何嘗不是這樣?人的眼睛依靠接收可見光這種電磁波從而看見東西,而雷達,本質上就是“人著眼”,它是戰機、軍艦和衛星的眼睛,沒有雷達,拳頭再硬也無用武之地。
傳統雷達像人類的眼睛,估計還是獨眼龍那種,想看到左邊,就得把頭扭向左邊;而相控陣?yán)走_(dá),相當于蜻蜓的復眼,看左邊和右邊都不用扭頭。這樣的好處是,相控陣?yán)走_(dá)探測和跟蹤目標的速度極快,如果要調整100度的方向,普通雷達因?yàn)橐D(zhuǎn)動,大約需要1秒,而相控陣?yán)走_(dá)所需時間不到1毫秒。
它是雷達界的全能冠軍
在過去,軍艦上安裝有不同種類的雷達,體積龐大、重不說,另一個麻煩是干擾,常常是,一種雷達工作時,另一種雷達就會受到干擾,嚴重的甚至不能同時工作。
由于相控陣?yán)走_(dá)由電腦控制,所以它的方位指向和波段切換速度極快,能夠同時完成對空、對地、對海不同目標的探測,如此的話,它可以把原來需要多種不同種類雷達才能完成的任務一下子接過來,實現火控雷達、搜索雷達、預警雷達等合而為一。另外,相控陣?yán)走_(dá)還可以進行戰機間通信,如果集中波速,可以對敵實施電磁干擾戰。
相控陣?yán)走_(dá)可以在1秒內關機,1秒內開機,好處是,當軍艦遇到依靠雷達信號進行引導的“反雷達導彈”時,可以迅速地把朝向來襲導彈方向的雷達關機,同時,其他方向的雷達保持開啟。
智能蒙皮
相控陣?yán)走_(dá)由多個獨立的收發陣元組成,未來技術成熟后,這些陣元可以分散到機身各處,與機身徹底融為一體,這就是戰機的智能蒙皮,它能讓飛機的機身更緊湊,進一步減少風阻。

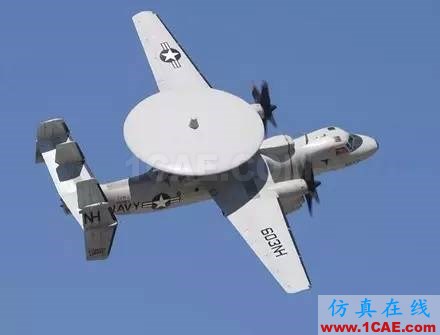

預警機背著一個“大圓盤”,這是不得已而為之。未來智能蒙皮成熟后,大圓盤或許不再存在。
以上,人們把相控陣?yán)走_(dá)說成是21世紀的雷達,并把它作為第四代戰機最重要的評判標準之一,實在是一點不為過。(作者:寒木釣萌 科普作家)
