航電設備的測量和維護

2017-08-11 by:CAE仿真在線來源:互聯網

陸基導航系統

VOR (VOR = VHF OmnidirectionalRadio Range); CVOR; DVOR
TACAN (軍用)
ILS (Instrument Landing System)
MLS (Microwave Landing System)
DME (Distance Measurement Equipment)
MKR BCN (Marker Beacon)

星基導航系統

GNSS衛星導航
GPS based landing systems

通信設備

電臺
衛星通信/數據傳輸

以上所述航電設備,包括機載設備和陸基設備的安裝調試和維護,以及儀器設備的計量,需要了解各種航電設備的原理及測試方法。本文對此進行簡要介紹。

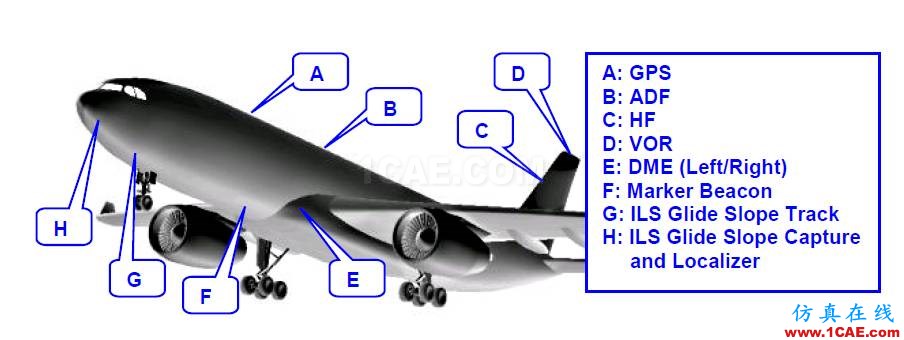

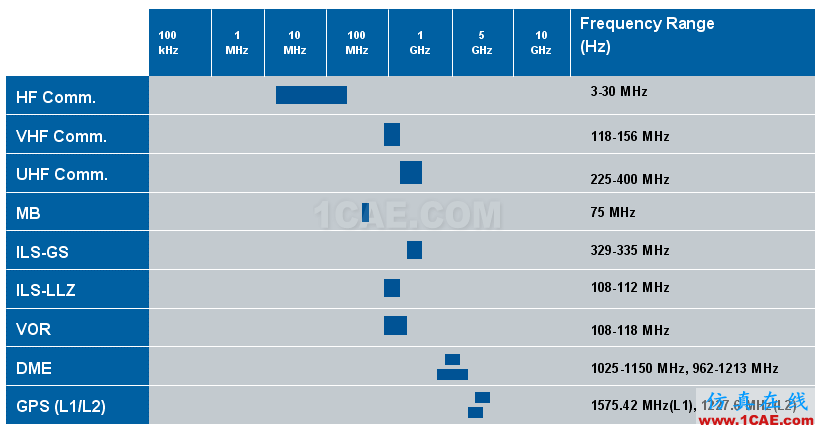

機載航電設備的位置和工作頻段

ILS如何引導飛機自動著陸

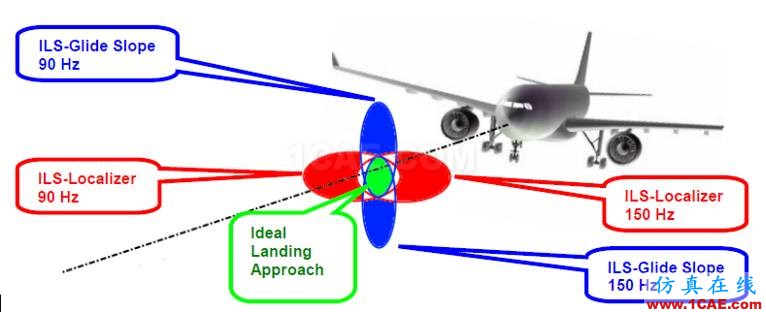

陸基ILS天線陣通過不同載波調制頻率的信號發射,圍繞上圖所示綠色趨于的降落目標引導區,定義下滑滑道(上下,藍色區域)偏差和方位(左右,紅色區域)偏差。飛機可以通過機載ILS設備接收到的信號,識別當前所在位置和區域,自動修正降落下滑軌跡,實現自動著陸。

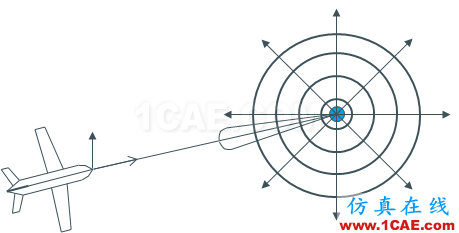

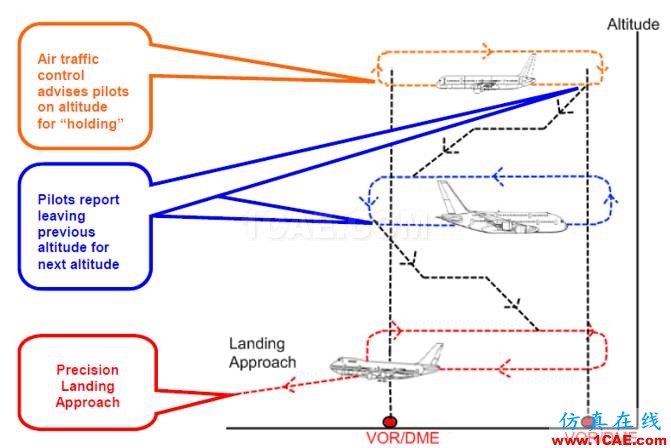

VOR/DME導航

測量儀器及其用途

儀器	用途
R&S CMA180	電臺測試;機載VOR/ILS接收機測試
R&S SMA100A	機載VOR/ILS/DME接收機測試;VOR/ILS、DME分析儀計量
R&S FSW	雷達測試;VOR/ILS信號源計量;頻譜及信號分析;通信信號測試
R&S EVS300	VOR/ILS分析儀;機場VOR/ILS系統現場校驗測試
R&S EDS300	DME分析儀;DME臺測試
R&S EDST300	DME/TACAN分析儀;DME/TACAN臺測試
R&S SMBV100A	產生衛星導航標準GNSS信號;GNSS接收機測試
