檢波器-基礎知識

2017-08-11 by:CAE仿真在線 來源:互聯網

檢波(又稱振幅解調)是振幅調制的逆過程。它的作用是從已調制的高頻振蕩中恢復出原來的調制信號。

從頻譜上看,檢波就是將幅度調制波中的邊帶信號不失真地從載波頻率附近搬移到零頻率附近,因此,檢波器也屬于頻譜搬移電路。

檢波器分類:

1.同步檢波主要有以下兩種:

a)疊加型同步檢波

b)乘積型同步檢波

2.包絡檢波主要有以下兩種:

a)峰值包絡檢波

b)平均包絡檢波

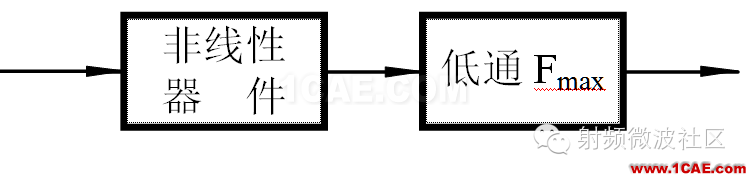

檢波器的組成應包括兩部分:非線性器件和RC低通濾波器。

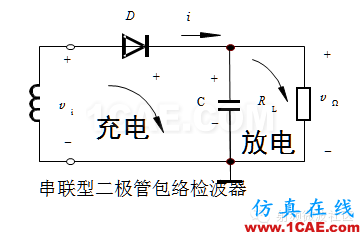

常用的二極管峰值包絡檢波器實現原理圖:

圖中:

二極管D為非線性器件:

RLC組成低通電路,其主要作用為:

1.是起高頻濾波作用。

2.是作為檢波器的負載,在其兩端輸出已恢復的調制信號;

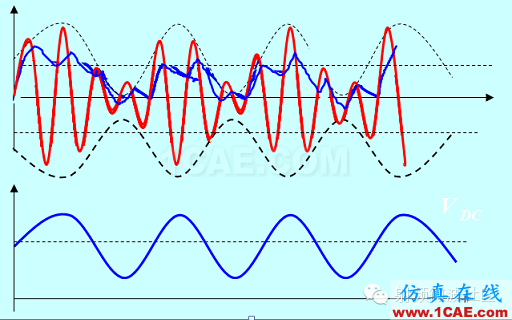

包絡檢波器的物理過程:

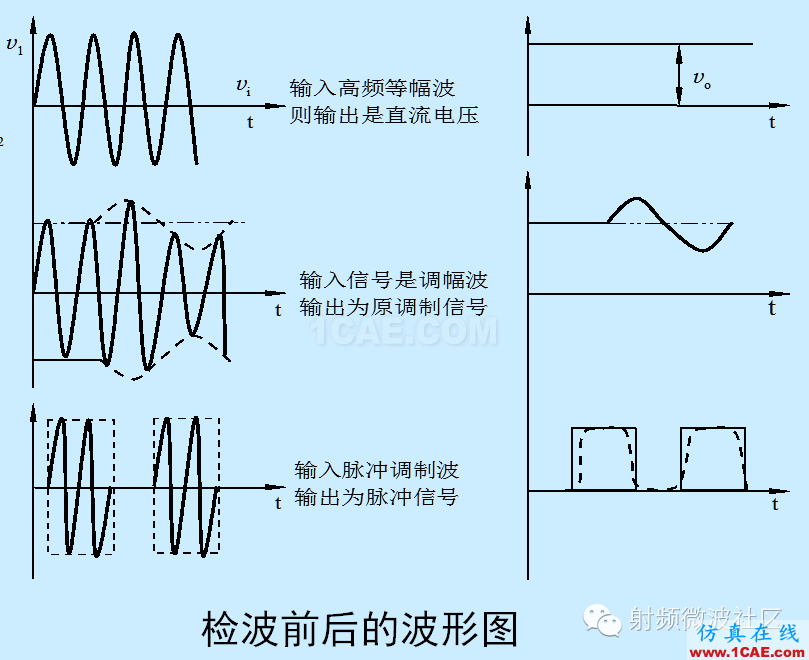

下圖是常見檢波前后的波形圖。
