搜索無人駕駛技術深度探秘:光學雷達、地圖繪制、定位及障礙物檢測
2017-08-07 by:CAE仿真在線 來源:互聯網
無人駕駛汽車的成功涉及高精地圖、實時定位以及障礙物檢測等多項技術,而這些技術都離不開光學雷達(LiDAR)。本文將深入解析光學雷達是如何被廣泛應用到無人車的各項技術中。文章首先介紹光學雷達的工作原理,包括如何通過激光掃描出點云;然后詳細解釋光學雷達在無人駕駛技術中的應用,包括地圖繪制、定位以及障礙物檢測;最后討論光學雷達技術目前面臨的挑戰,包括外部環境干擾、數據量大、成本高等問題。
一
無人駕駛技術簡介
無人駕駛技術是多個技術的集成,包括了傳感器、定位與深度學習、高精地圖、路徑規劃、障礙物檢測與規避、機械控制、系統集成與優化、能耗與散熱管理等等。雖然現有的多種無人車在實現上有許多不同,但是在系統架構上都大同小異。圖1顯示了無人車的通用系統架構,系統的感知端(圖1左)由不同的傳感器組成,其中GPS用于定位,光學雷達(Light Detection And Ranging,簡稱 LiDAR)用于定位以及障礙物檢測,照相機用于基于深度學習的物體識別以及定位輔助。
圖1 無人車通用系統架構
在傳感器信息采集后,我們進入了感知階段,主要是定位與物體識別(圖1中)。在這個階段,我們可以用數學的方法,比如Kalman Filter與 Particle Filter等算法,對各種傳感器信息進行融合,得出當前最大幾率的位置。如果使用LiDAR為主要的定位傳感器,我們可以通過LiDAR掃描回來的信息跟已知的高精地圖做對比,得出當前的車輛位置。如果沒有地圖,我們甚至可以把當前的LiDAR掃描信息與之前的掃描信息用ICP算法做對比,推算出當前的車輛位置。在得出基于LiDAR的位置預測后,可以用數學方法與其它傳感器信息進行融合,推算出更精準的位置信息。
最后,我們進入了計劃與控制階段(圖1右)。在這個階段,我們根據位置信息以及識別出的圖像信息(如紅綠燈)實時調節車輛的行車計劃,并把行車計劃轉化成控制信號操控車輛。全局的路徑規劃可以用類似A-Star的算法實現,本地的路徑規劃可以用DWA等算法實現。
二
光學雷達基礎知識

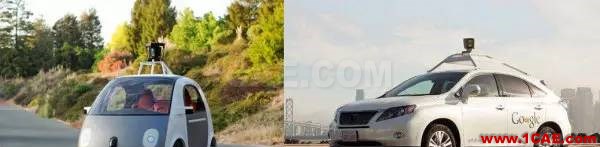

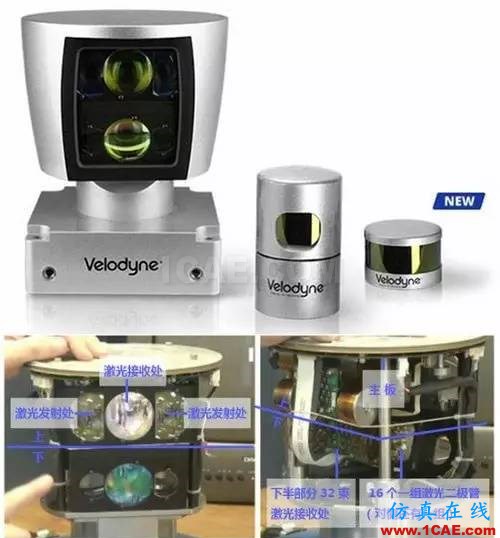

無人駕駛技術已經成為汽車發展的一個大趨勢,目前業界已經推出眾多無人駕駛的試驗車輛,但縱觀所有無人駕駛汽車,它們都有一個共同點——頂個球。這個不停轉動的“球”——激光雷達,既是實現無人駕駛技術的關鍵,但又成為了無人駕駛大規模商用的障礙。
先來了解下光學雷達的工作原理,特別是產生點云的過程。
工作原理
光學雷達是一種光學遙感技術,它通過首先向目標物體發射一束激光,再根據接收-反射的時間間隔來確定目標物體的實際距離。然后根據距離及激光發射的角度,通過簡單的幾何變化可以推導出物體的位置信息。由于激光的傳播受外界影響小,LiDAR能夠檢測的距離一般可達100m以上。與傳統雷達使用無線電波相比較,LiDAR使用激光射線,商用LiDAR使用的激光射線波長一般在600nm到1000nm之間,遠遠低于傳統雷達所使用的波長。因此LiDAR在測量物體距離和表面形狀上可達到更高的精準度,一般可以達到厘米級。
LiDAR系統一般分為三個部分:第一是激光發射器,發射出波長為600nm到1000nm之間的激光射線;第二部分是掃描與光學部件,主要用于收集反射點距離與該點發生的時間和水平角度(Azimuth);第三個部分是感光部件,主要檢測返回光的強度。因此我們檢測到的每一個點都包括了空間坐標信息(x,
y,
z)以及光強度信息。光強度與物體的光反射度(reflectivity)直接相關,所以根據檢測到的光強度也可以對檢測到的物體有初步判斷。

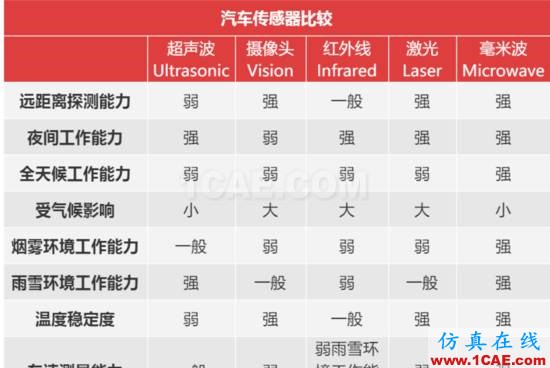

毫米波雷達受制于波長,探測效果欠佳
目前百度和谷歌無人駕駛汽車車身上的64位激光雷達,售價高達70萬元人民幣。激光發射器線束的越多,每秒采集的云點就越多,探測性能也就更強。然而線束越多也就代表著激光雷達的造價就更加昂貴,64線束的激光雷達價格是16線束的10倍。

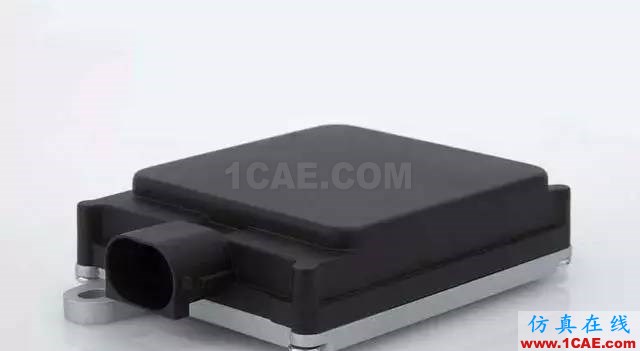

作為ADAS不可或缺的核心傳感器類型,毫米波雷達從上世紀起就已在高檔汽車中使用,技術相對成熟。毫米波的波長介于厘米波和光波之間,因此毫米波兼有微波制導和光電制導的優點,且其引導頭具有體積小、質量輕和空間分辨率高的特點。此外,毫米波導引頭穿透霧、煙、灰塵的能力強,相比于激光雷達是一大優勢。
而毫米波雷達的缺點也十分直觀,探測距離受到頻段損耗的直接制約(想要探測的遠,就必須使用高頻段雷達),也無法感知行人,并且對周邊所有障礙物無法進行精準的建模。

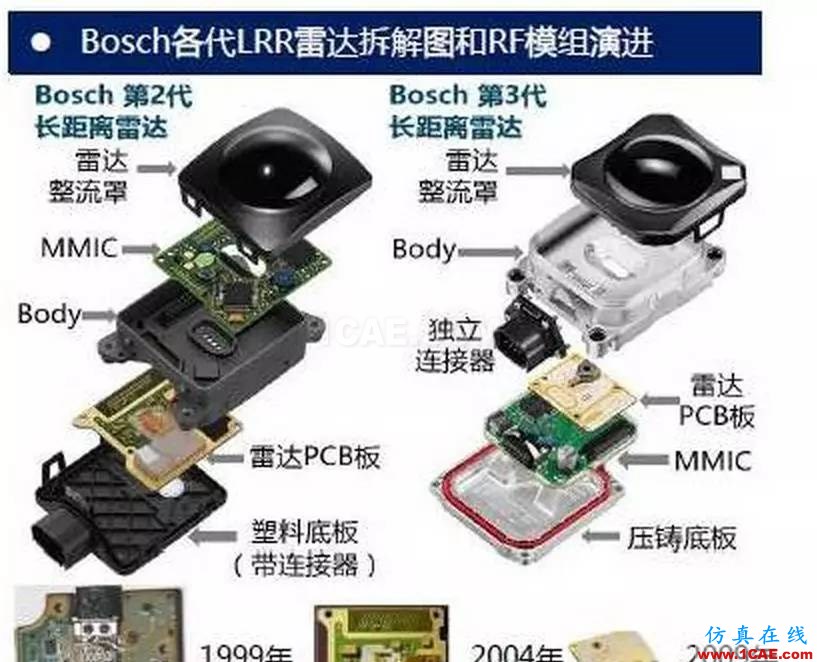

Bosch各代LRR雷達拆解圖和RF模組演進

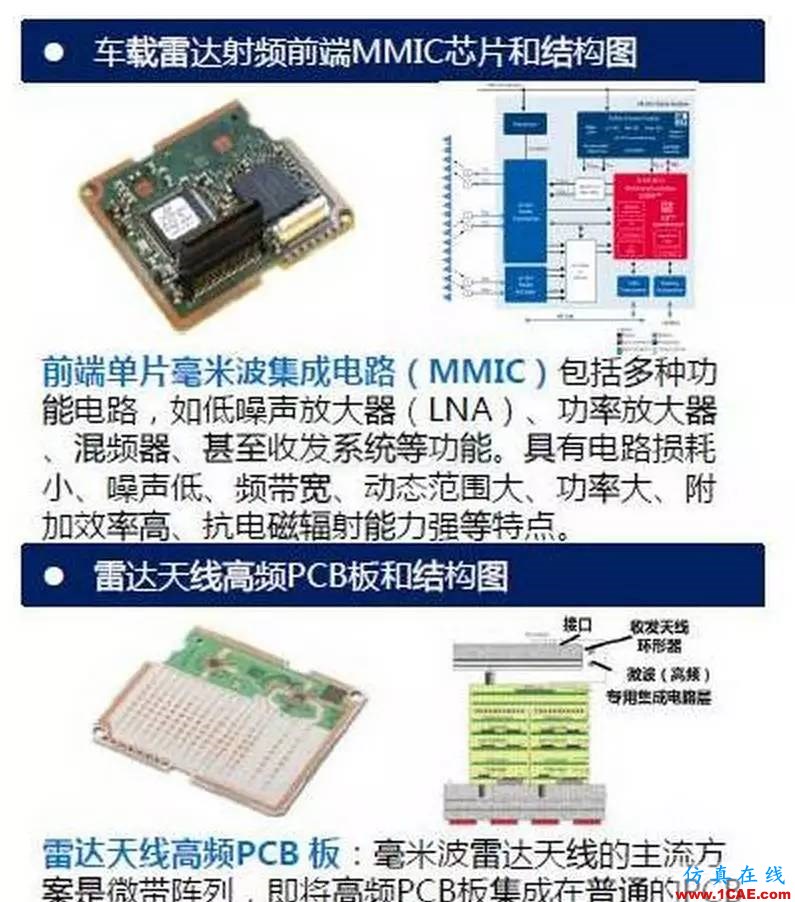

雷達天線高頻PCB板和結構圖
什么是點云?
無人車所使用的LiDAR并不是靜止不動的。在無人車行駛的過程中,LiDAR同時以一定的角速度勻速轉動,在這個過程中不斷地發出激光并收集反射點的信息,以便得到全方位的環境信息。LiDAR在收集反射點距離的過程中也會同時記錄下該點發生的時間和水平角度(Azimuth),并且每個激光發射器都有編號和固定的垂直角度,根據這些數據我們就可以計算出所有反射點的坐標。LiDAR每旋轉一周收集到的所有反射點坐標的集合就形成了點云(point cloud)。

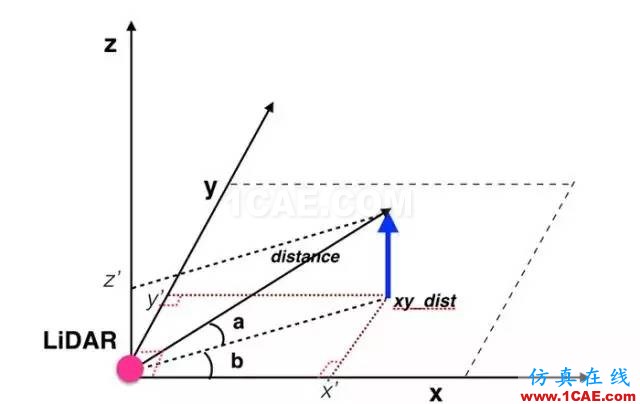

圖2 點云的產生
如圖2所示,LiDAR通過激光反射可以測出和物體的距離distance,因?yàn)榧す獾拇怪苯嵌仁枪潭ǖ?記做a,這里我們可以直接求出z軸坐標為sin(a)*distance。由cos(a)*distance我們可以得到distance在xy平面的投影,記做xy_dist。LiDAR在記錄反射點距離的同時也會記錄下當前LiDAR轉動的水平角度b,根據簡單的集合轉換,可以得到該點的x軸坐標和y軸坐標分別為cos(b)*xy_dist和sin(b)*xy_dist。
三
LiDAR 在無人駕駛技術中的應用
接下來介紹光學雷達如何應用在無人駕駛技術中,特別是面向高精地圖的繪制、基于點云的定位以及障礙物檢測。
高清地圖的繪制
這里的高清地圖不同于我們?nèi)粘Ｓ玫降膶?dǎo)航地圖。高清地圖是由眾多的點云拼接而成,主要用于無人車的精準定位。高清地圖的繪制也是通過LiDAR完成的。安裝LiDAR的地圖數據采集車在想要繪制高清地圖的路線上多次反復行駛并收集點云數據。后期經過人工標注,過濾一些點云圖中的錯誤信息,例如由路上行駛的汽車和行人反射所形成的點,然后再對多次收集到的點云進行對齊拼接形成最終的高清地圖。
基于點云的定位
首先介紹定位的重要性。很多人都有這樣的疑問:如果有了精準的GPS,不就知道了當前的位置,還需要定位嗎?其實不然。目前高精度的軍用差分GPS在靜態的時候確實可以在“理想”的環境下達到厘米級的精度。這里的“理想”環境是指大氣中沒有過多的懸浮介質而且測量時GPS有較強的接收信號。然而無人車是在復雜的動態環境中行駛,尤其在大城市中,由于各種高大建筑物的阻攔,GPS多路徑反射(Multi-Path)的問題會更加明顯。這樣得到的GPS定位信息很容易就有幾十厘米甚至幾米的誤差。對于在有限寬度上高速行駛的汽車來說,這樣的誤差很有可能導致交通事故。因此必須要有GPS之外的手段來增強無人車定位的精度。
上文提到過,LiDAR會在車輛行駛的過程中不斷收集點云來了解周圍的環境。我們可以很自然想到利用這些環境信息來定位。這里我們可以把這個問題用一個簡化的概率問題來表示:已知t0時刻的GPS信息,t0時刻的點云信息,以及t1時刻無人車可能所在的三個位置:P1、P2和P3(這里為了簡化問題,假設無人車會在這三個位置中的某一個)。求t1時刻車在這三點的概率。根據貝葉斯法則,無人車的定位問題可以簡化為如下概率公式:
右側第一項表示給定當前位置,觀測到點云信息的概率分布。其計算方式一般分局部估計和全局估計兩種。局部估計較簡單的做法就是通過當前時刻點云和上一時刻點云的匹配,借助幾何推導,可以估計出無人車在當前位置的可能性。全局估計就是利用當前時刻的點云和上面提到過的高清地圖做匹配,可以得到當前車相對地圖上某一位置的可能性。在實際中一般會兩種定位方法結合使用。右側第二項表示對當前位置預測的概率分布,這里可以簡單的用GPS給出的位置信息作為預測。通過計算P1、P2和P3這三個點的后驗概率,就可以估算出無人車在哪一個位置的可能性最高。通過對兩個概率分布的相乘,可以很大程度上提高無人車定位的準確度,如圖3所示。

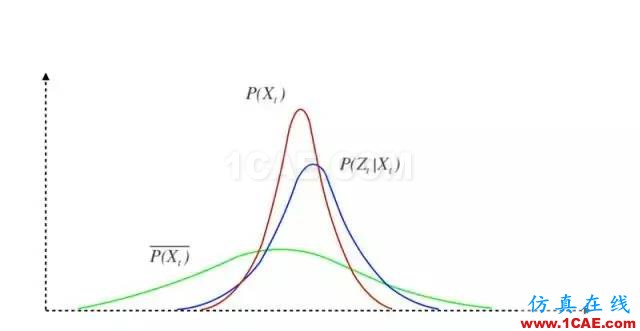

圖3 基于點云的定位
障礙物檢測

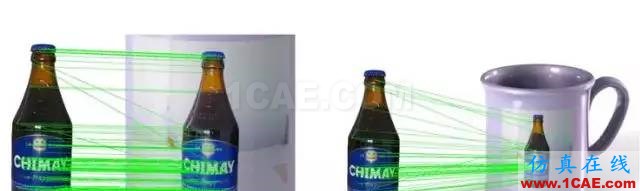

眾所周知,在機器視覺中一個比較難解決的問題就是判斷物體的遠近,基于單一攝像頭所抓取的2D圖像無法得到準確的距離信息。而基于多攝像頭生成深度圖的方法又需要很大的計算量,不能很好地滿足無人車在實時性上的要求。另一個棘手的問題就是光學攝像頭受光照條件的影響巨大,物體的識別準確度很不穩定。圖4展示了光線不好的情況下圖像特征匹配的問題:由于相機曝光不充分,左側圖中的特征點在右側圖中沒有匹配成功。圖5左側展示了2D物體特征匹配成功的例子:啤酒瓶的模板可以在2D圖像中成功識別。但是如果將鏡頭拉遠,如圖5右所示,我們只能識別出右側的啤酒瓶只是附著在另一個3D物體的表面而已。2D物體由于維度缺失的問題很難在這個情境下做出正確的識別。
圖4 暗光條件下圖像特征匹配的挑戰
圖5 2D圖像識別的問題
利用LiDAR所生成的點云可以很大程度上解決上述兩個問題,借助LiDAR的特性,我們可以對反射障礙物的遠近、高低甚至是表面形狀有較為準確的估計,從而大大提高障礙物檢測的準確度,而且這種方法在算法的復雜度上低于基于攝像頭的視覺算法,因此更能滿足無人車的實時性需求。
四
LiDAR技術面臨的挑戰
前文我們專注于LiDAR對無人駕駛系統的幫助,但是在實際應用中,LiDAR也面臨著許多挑戰,包括技術、計算性能以及價格挑戰。要想把無人車系統產品化,我們必須解決這些問題。
技術挑戰:空氣中懸浮物

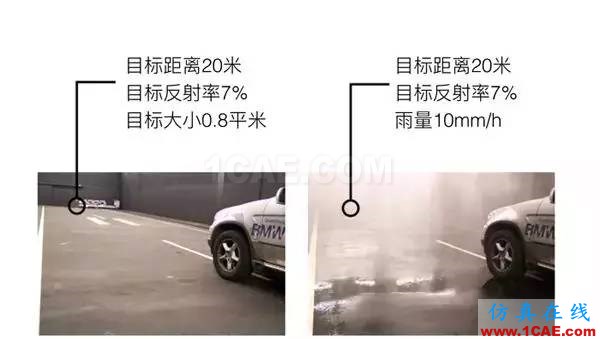

LiDAR的精度也會受到天氣的影響?？諝庵袘腋∥飼?huì)對光速產生影響。大霧及雨天都會影響LiDAR的精度,如圖6所示。
圖6 外部環境對LiDAR測量的影響

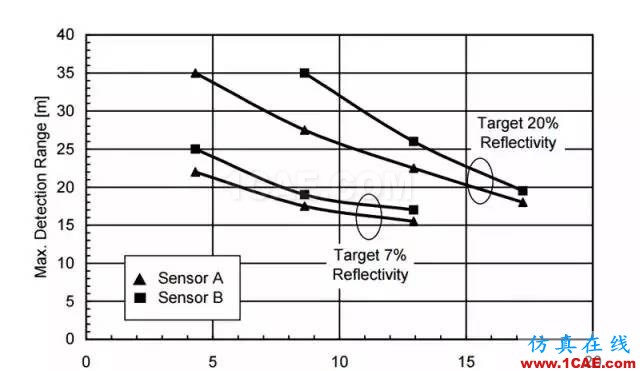

圖7 雨量對LiDAR測量影響的量化
圖7測試中使用了A和B兩個來自不同制造廠的LiDAR,可以看到隨著實驗雨量的增大,兩種LiDAR的最遠探測距離都線性下降。雨中或霧中的傳播特性最近幾年隨著激光技術的廣泛應用越來越受到學術界的重視。研究表明:雨和霧都是由小水滴構成的,雨滴的半徑直接和其在空中的分布密度直接決定了激光在傳播的過程中與之相撞的概率。相撞概率越高,激光的傳播速度受影響越大。
計算性能挑戰:計算量大
從表1可以看到,即使是16線的LiDAR每秒鐘要處理的點也達到了30萬。要保證無人車定位算法和障礙物檢測算法的實時性,如此大量的數據處理是面臨的一大挑戰。例如,之前所說的LiDAR給出的原始數據只是反射物體的距離信息,需要對所有產生的點進行幾何變換,將其轉化為位置坐標,這其中至少涉及4次浮點運算和3次三角函數運算,而且點云在后期的處理中還有大量坐標系轉換等更復雜的運算,這些都對計算資源 (CPU、GPU、FPGA) 提出了很大的需求。
| 型號 | Channel 數量 | 每秒產生點數 |
|---|---|---|
| Velodyne HDL-64E | 64 Channels | 2,200,000 |
| Velodyne HDL-32E | 32 Channels | 700,000 |
| Velodyne VLP-16 | 16 Channels | 300,000 |
成本挑戰:造價昂貴
LiDAR的造價也是要考慮的重要因素之一。上面提到的Velodyne VLP-16 LiDAR官網報價為稅前7999美元,而Velodyne HDL-64E LiDAR預售價在10萬美元以上。這樣的成本要加在本來就沒有很高利潤的汽車價格中,無疑會大大阻礙無人車的商業化。

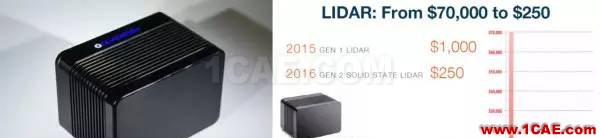

但是今年的CES上出現了一款或?qū)㈩嵏舱麄€(gè)行業的產品——Quanergy公司的低成本固態激光雷達S3,固態意為不需要旋轉,預計成本200美元,此價格比谷歌試驗車上價值5萬美元的激光雷達便宜了兩個數量級,并獲得了今年CES汽車智能類最佳創新獎。
為什么這一固態激光雷達能把成本壓的如此之低?低成本有沒有犧牲傳感器的性能?我們來看看這固態激光雷達到底是什么東西。

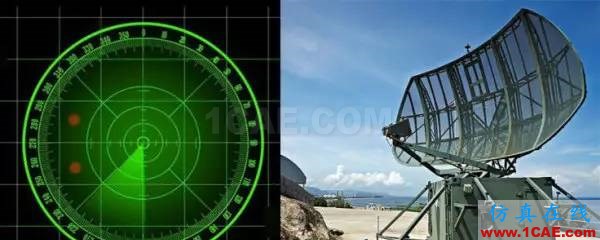

大家都在電影里都見過軍用雷達,這種雷達發射超聲波或微波在360度范圍掃描,通過接收反射波的時間差來判斷物體的遠近,而這個不斷旋轉的大鍋,就是在進行機械式的旋轉掃描。
傳統“球”狀車載激光雷達的原理和此種雷達類似,也是通過不斷旋轉發射頭,將速度更快、發射更準的激光從“線”變成“面”,并在豎直方向上排布多束激光(即32或64線雷達),形成多個面,達到動態3D掃描的目的。這也就是為什么幾乎所有的無人駕駛汽車都會有個不停旋轉的球了。
為什么這個S3固態激光雷達不需要旋轉?

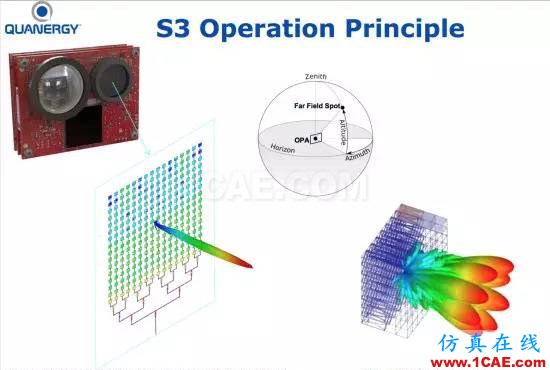

Quanergy公司放出來的一些技術資料顯示此固態激光雷達利用了光學相控陣技術(OPA optical phased array),關鍵就在這項新技術上。

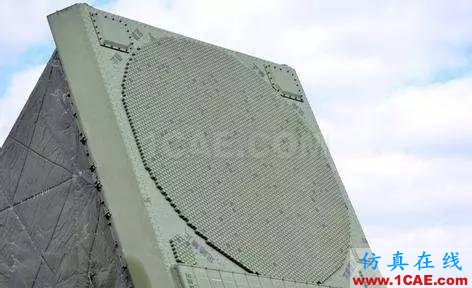

大家可能都知道,現在軍用雷達已經基本從旋轉大鍋式進步到了相控陣?yán)走_(dá),相控陣?yán)走_(dá)不需要旋轉發射器,但探測的精度和速度卻大大提高。

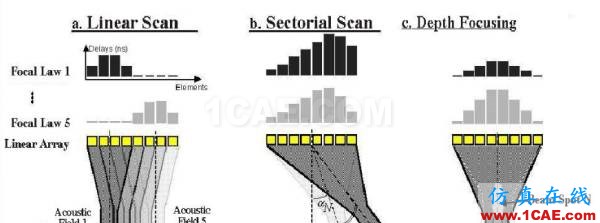

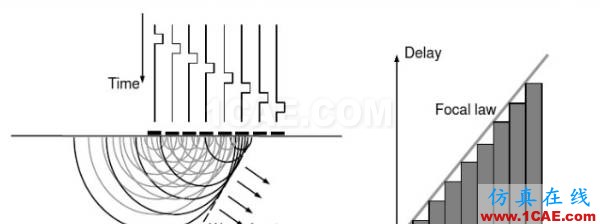

相控陣技術——全稱相位控制陣列技術,相控陣發射器由若干發射接收單元組成一個矩形陣列,通過改變陣列中不同單元發射光線的相位差,可以達到調節射出波角度和方向的目的。下圖是大概的工作原理。
查詢資料了解到,這項技術的本質其實是一個大家都學過的物理現象——光柵衍射。下面強行解釋一下,涉及到了大學物理的光學知識,可能要勾起各位痛苦的回憶。
五
延伸閱讀
物理現象——光柵衍射

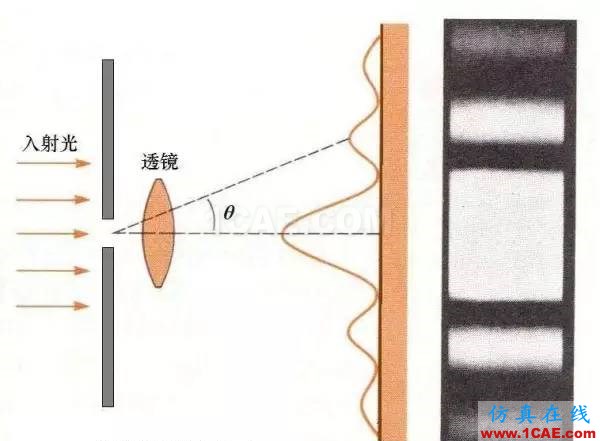

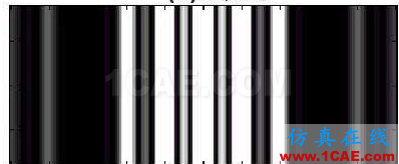

我們都知道光是一種波,波就具有衍射的特性(補課:衍射是波在傳播中遇到障礙物,能夠繞過障礙物繼續前進的現象),單縫衍射現象如下圖,其主極大明紋具有絕大多數能量。

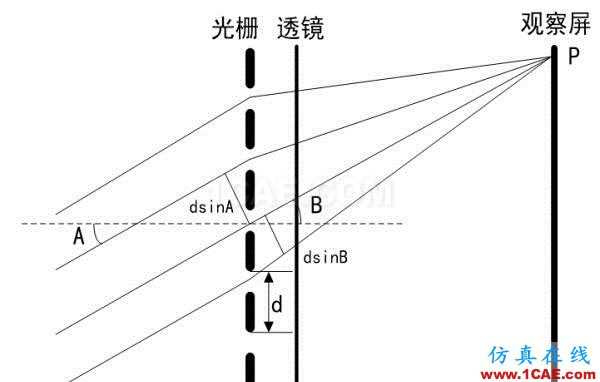

平行光斜入射光柵衍射的示意圖如下:

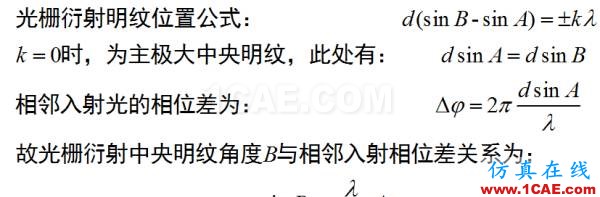

當一束平行光以A角度入射光柵,衍射后中央明紋角度為B,光柵常數為d。入射時,兩束相鄰光線已經有了光程差dsinA,而出射光程差為dsinB,由光柵衍射公式:
故通過改變不同縫中入射光線的相位差即可改變光柵衍射后中央明紋(主瓣)的位置。
這個公式就是相控陣技術的理論基礎,相控陣技術可以通過電信號控制陣列中相鄰發射光線的相位差,就可以達到改變模塊整體發射激光的方向和角度,而成百上千的發射單元組成一個陣列,通過控制發射單元就能讓一個平面實現3D空間的掃描,達到與旋轉機械式雷達一樣的效果。
固態激光雷達有優勢
與傳統機械掃描技術的雷達相比,利用光學相控陣掃描技術的固態激光雷達有很多優勢:
①結構簡單、尺寸小:由于不需要旋轉部件,可以大大壓縮雷達的結構和尺寸,提高使用壽命,并降低成本。
②標定簡單:機械式激光雷達由于光學結構固定,適配不同車輛往往需要精密調節其位置和角度,固態激光雷達可以通過軟件進行調節,大大降低了標定的難度。
③掃描速度快:不用受制于機械旋轉的速度和精度,光學相控陣的掃描速度取決于所用材料的電子學特性,一般都可以達到MHz量級。
④掃描精度高:光學相控陣的掃描精度取決于控制電信號的精度,可以達到千分之一度量級以上。
⑤可控性好:光學相控陣的光束指向完全由電信號控制,在允許的角度范圍內可以做到任意指向,可以在重點區域進行高密度的掃描。
⑥多目標監控:一個相控陣面可以分割為多個小模塊,每個模塊分開控制即可同時鎖定監控多個目標。
但固態激光雷達也有它相應的缺點:
①掃描角度有限:根據上面推倒的公式,調節相位最多只能讓中央明紋改變±60°左右,因此要實現全方位掃描,需在不同方向布置多個(至少前后兩個)固態激光雷達。
②旁瓣問題:光柵衍射除了中央明紋外還會形成其他明紋,這一問題會讓激光在最大功率方向以外形成旁瓣,分散激光的能量。
③加工難度高:光學相控陣要求陣列單元尺寸必須不大于半個波長,一般目前激光雷達的工作波長均在1微米左右,故陣列單元的尺寸必須不大于500nm。而且陣列密度越高,能量也越集中,這都提高了對加工精度的要求,需要一定的技術突破。
④接收面大、信噪比差:傳統機械雷達只需要很小的接收窗口,但固態激光雷達卻需要一整個接收面,因此會引入較多的環境光噪聲,增加了掃描解析的難度。
縱使還有很多不足,現在也還沒有量產,但固態激光雷達低成本、小尺寸的巨大優勢無疑規避了傳統的機械式激光雷達的很多不足,而這些優勢也讓Quanergy備受投資者的青睞。我們有理由相信近年內,固態激光雷達就將以一個顛覆者的身份出現在自動駕駛領域,為自動駕駛、無人駕駛的普及帶來福音,那時候無人駕駛汽車或許也不用再頂個球了。
六
未來展望、
盡管無人駕駛技術漸趨成熟,但LiDAR始終是一個繞不過去的坎。純視覺與GPS/IMU的定位以及避障方案雖然價格低,卻還不成熟,很難應用到室外場景中;但同時LiDAR價格高居不下,消費者很難承受動輒幾十萬美元定價的無人車。因此,當務之急就是快速把系統成本特別是LiDAR的成本大幅降低。其中一個較有希望的方法是使用較低價的LiDAR,雖然會損失一些精確度,但可以使用其它的低價傳感器與LiDAR做信息混合,較精準地推算出車輛的位置。
換言之,就是通過更好的算法去彌補硬件傳感器的不足,我們相信這是無人車近期的發展方向。而高精度LiDAR的價格由于市場需求大增也將會在未來的一兩年內出現降幅,為無人車的進一步普及鋪路
