在高速電路設計中,如何應對PCB設計中信號線的跨分割
2017-08-01 by:CAE仿真在線 來源:互聯網
小編聲明:以下方法并不是適用于所有設計,面對不同的的設計,需要工程師自行選擇合適的方法進行處理。

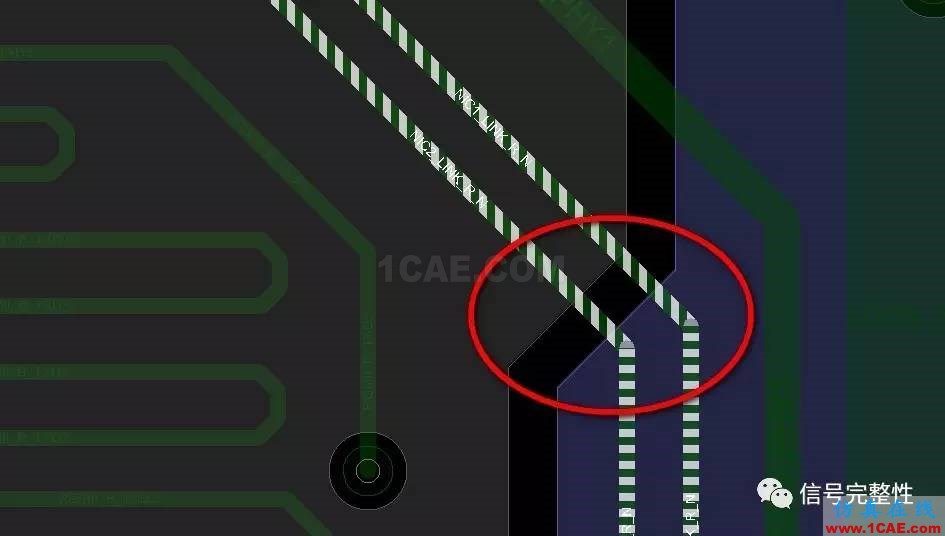

在PCB設計過程中經常會遇到高多層、高密度的設計,那么這種情況下就難免出現跨分割的情況,如下圖所示:
這是一個HDI的項目,非常的密集,很多點都會出現跨分割,在設計之初,針對DDR3,經過仿真之后,覺得問題不大,所以設計工程師和我交流的時候,告訴他沒有問題,結果一拿過來review的時候,傻眼。這哪是跨分割,簡直就是分割嘛。來回在gap上繞線或者差分線有一根單線直接布在gap上,十有八九會造成問題,不是SI的問題,就有可能造成PI的問題,或者EMI的問題。
因?yàn)榭绶指畋旧砭蜁?huì)造成阻抗的不連續,阻抗不連續就會造成反射,反射過大就有可能造成輻射或者干擾,進而SSN、串?dāng)_、EMI,等等問題就有可能接踵而至。
那么,如果信號一定要跨分割怎么辦呢?其實這個也沒有一個非常好的辦法,只能說是“壞中選優”。比如:最短的距離跨分割、不要在gap上繞線:

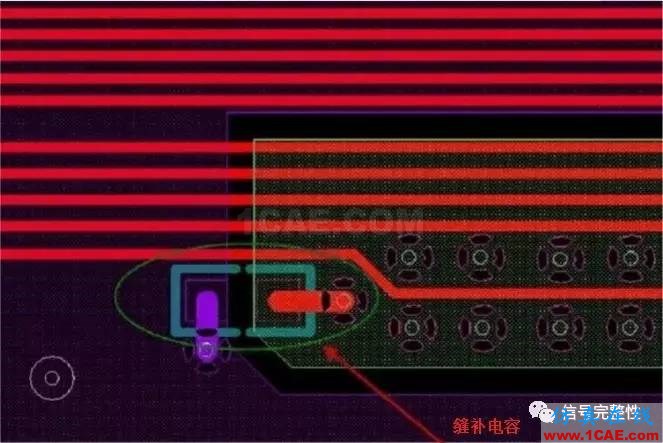

另外,縫補電容也是常用的一種手段,即為跨分割的信號提供較短的回流路徑。通常在信號跨分割處擺放一個 0201 或者 0402大小的瓷片電容,電容的容值在 0.01uF 或者是 0.1 uF,這個參數并不是一成不變的,需要根據信號的頻率的變化而改變。
當然,在低速的時候,在EMI的處理方法上,還可以利用跨接的方式,即在信號線經過gap的區域加一顆0ohm的電阻
