埋的坑必須快點填!

歡迎大家指正錯誤,提意見!

**********

如之前所說,COM是評估無源鏈路的指標。

【無源SI】COM:Channel Operating Margin(1)

【錯誤糾正】調制碼型篇和COM篇

規范(列一個供參考):

IEEE802.3BJ Annex 92.7

Matlab原代碼(列一個供參考):

http://www.ieee802.org/3/bj/public/tools.html

1. 我們怎么提供被評估鏈路的S參數

圖1為IEEE 802.3 BJ定義的CR4的channel的圖例。

Q1:請問COM評估,需要我們提供的S參數是那一段呢?

答:在CR4里面是TP1到TP4,也就是銅纜評估測試點(包含測試夾具)。但是COM在Annex 92里面定義卻是TP0到TP5的。那么TP0到TP1的定義在哪里,如果仔細看COM值的 Excel 配置表格就知道,里面定義的TP0到TP1的長度。

【無源SI】COM：Channel Operating Margin (2)【轉發】ansysem培訓教程圖片1

圖1

2. COM的計算流程

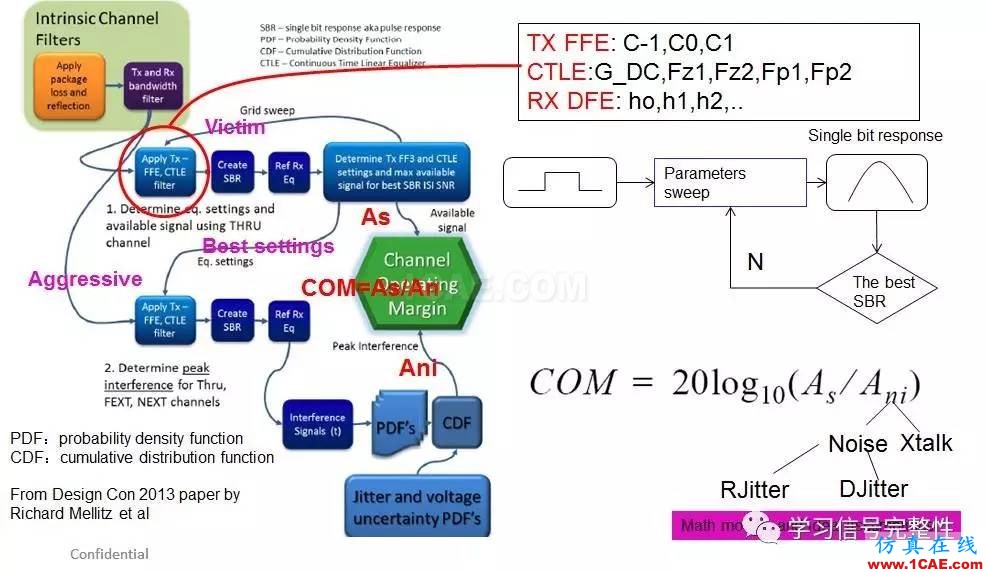

如圖2所示,重新來回想COM的定義。我感覺要是理解了圖2和圖3,就是抓住了COM的骨架,其他都是迎刃而解。

【無源SI】COM：Channel Operating Margin (2)【轉發】ansysem培訓教程圖片2

圖2

Q2,看圖2,為什么NEXT的噪聲幅度不需要經過TXFFE呢?

下面是摘自于matalb的代碼,在計算NEXT和FEXT,TX FFE參數不同。NEXT的系數[0,1,0], 意味著沒有加TX FFE,而umsampled_tx ffe,為TX FFE的系數。

sigma_FEXT = get_xtlk_noise( upsampled_txffe, 'FEXT', param, chdata );

sigma_NEXT = get_xtlk_noise( [0 1 0], 'NEXT', param, chdata );

這個真的沒有弄明白,有知道的大神,請賜教。

Q3,為什么要定義TX filter和RX filter呢?

實際的器件0到1都是有個上升過程的,換句話說有帶寬限制的。TX filter就干這事,類似模擬了真實情況的器件的帶寬。同理,RX filter也干了這事。

3. Matlab計算軟件流程

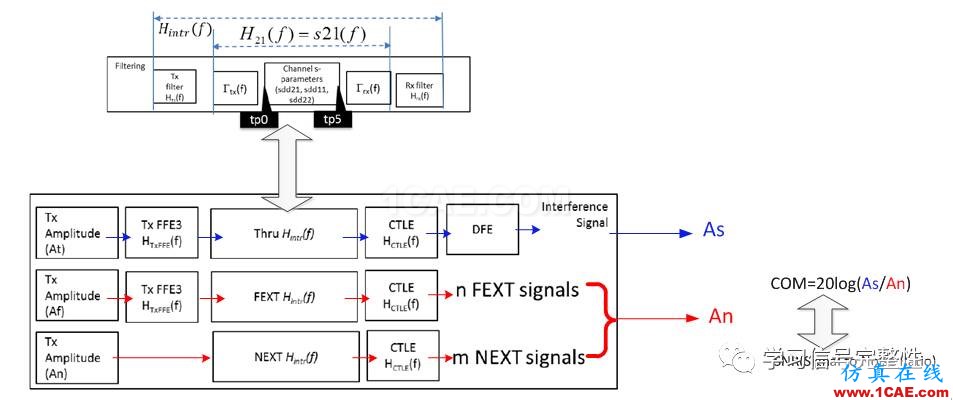

整個計算流程如圖3所示,順著箭頭來哈。理想脈沖響應,經過Hintr后,分別經過TX FFE,CTLE,DFE(都帶參數掃描)后,找到最佳設置,使得脈沖響應幅度最大As。將最佳參數值用于串?dāng)_通道的幅度計算An。得到脈沖響應通過統計學的方法可以計算Jitter,浴盆曲線等參數。

【無源SI】COM：Channel Operating Margin (2)【轉發】ansysem培訓教程圖片3

圖3

4. 實際案例看看計算過程

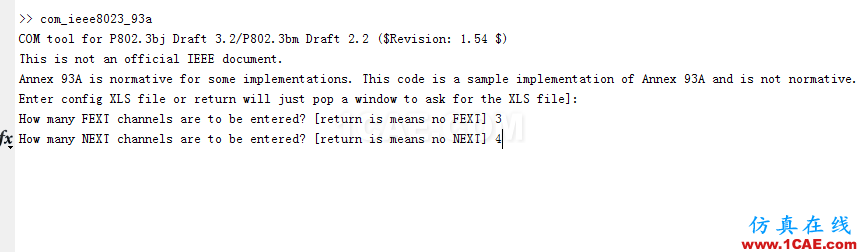

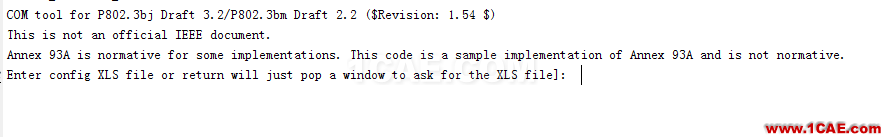

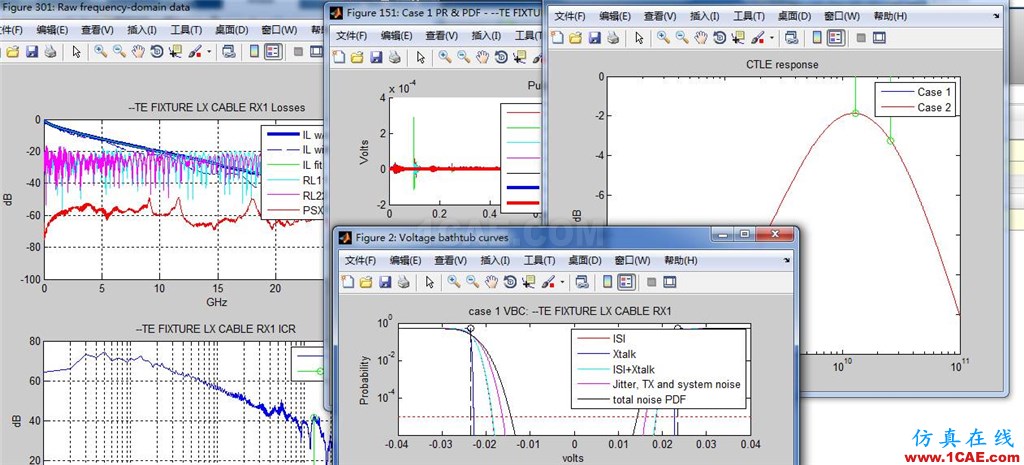

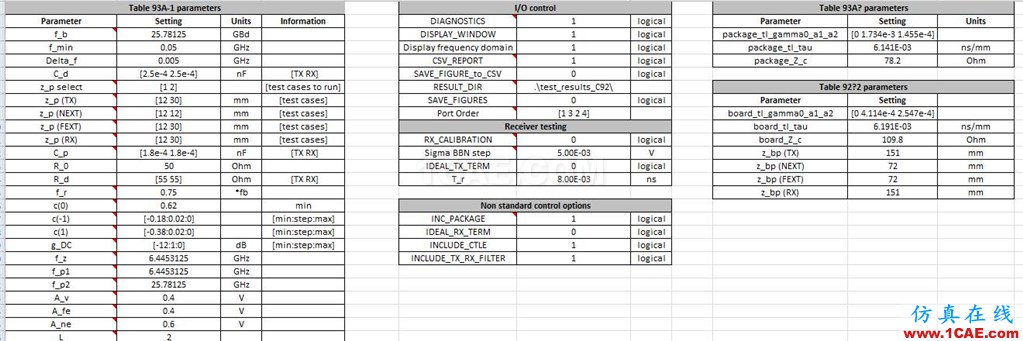

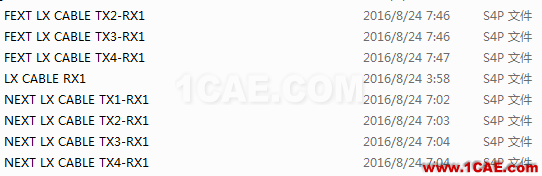

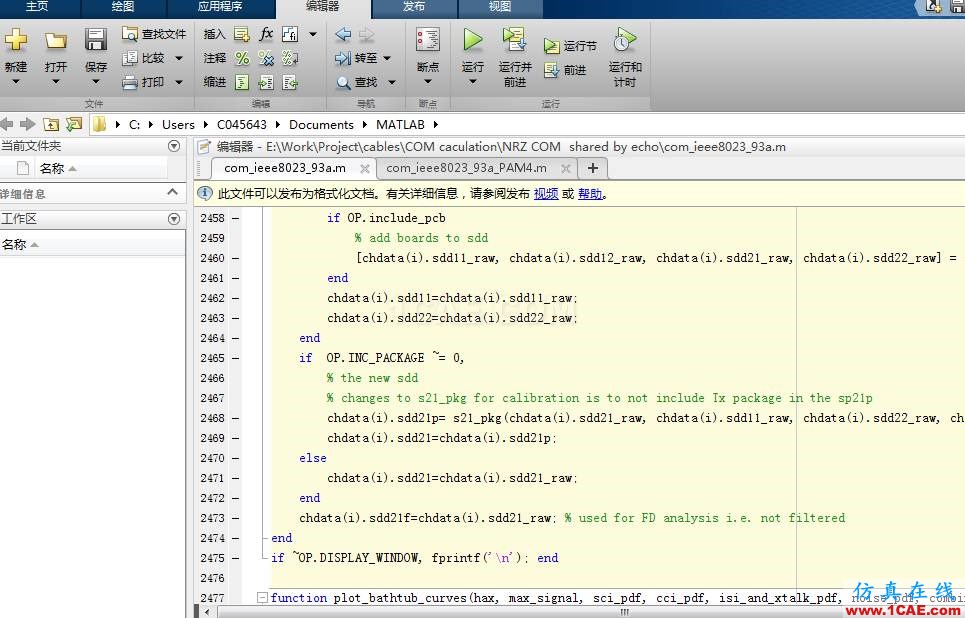

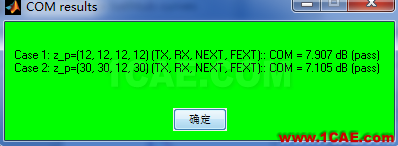

matlab運行程序(圖4),提醒你選擇excel配置文件(圖5和6,里面具體的參數,比如脈沖幅度,速率,FFE,CTLE,DFE調參范圍等等),然后提醒要輸入S4P文件啊,FEXT和NRXT多少個(圖7和8),然后軟件自動計算結果(圖9和10)。可以看到CTLE的響應曲線,TP0到TP5的插損,整個通道的浴盆曲線,當然還有結果。因為不同的TP0到TP1的走線組合,產生兩組COM值。目前看到規范,都是要求大于3 dB。我們的DAC好吧!(*^__^*) 嘻嘻……
