定義5G:新一代移動通信系統,實現人、物全面通信

5G概念由需求確定,商業或提前宣傳

5G(FifthGeneration)是第五代移動通信的簡稱。這里強調了使用場景“移動通信”和發展階段“第五代”。移動通信自上世紀70年代出現,到目前已經經歷了四代更迭。

對于移動通信的斷代,實際并不嚴格,可以從三個角度理解:需求、技術和商業。

需求斷代:這是移動通信斷代的主要依據,也可以看為1G~4G的定義。每一次移動通信的升級,對應了下行速率約10倍的提升。需求斷代有明確的需求指標支撐,如4G要求下行速率1Gbps等。5G和之前幾代移動通信的不同點在于,其對需求指標除了傳統的峰值速率指標,還提出了包括體驗速率、頻譜效率、空間容量、移動性能、網絡能效、連接密度和時延等八個而非一個關鍵要求。

技術斷代:1G~4G每一代通信系統都有一個核心技術,按照技術斷代其實是選取了每一代的代表性技術作為標簽,例如,1G時代的頻分多址(FDMA)、2G時代的時分多址(TDMA)、3G時代的碼分多址(CDMA),4G時代的正交頻分多址(OFDMA)等。隨著技術的提升,頻譜效率也相應有了提升。

商業斷代:商品同技術一樣是持續升級的,并不會斷代,所以每當新一代移動系統落地時商品的提前宣傳屢見不鮮。如運營商之前將HSPA+(即3.75G)宣傳成4G;“4G+”等概念一定程度也是商業概念;還有LTE和4G一起宣傳,實際上LTE的早期版本是不能滿足4G需求斷代中的性能指標。可以預料到,5G即將爆發之前,會有一系列標準、產品、服務以5G作為商業宣傳出現。

5G全面包含物聯網,成為終端增量支撐

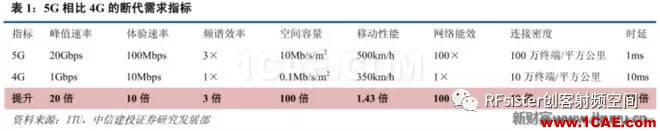

從從5G規定的8大指標可以看出,5G將會是一個全面的網絡。根據國際電聯ITU的5G愿景,5G將會面向三大場景:增強移動寬帶場景(Enhancedmobilebroadband,eMBB)、低時延高可靠場景(Ultra-reliableandlowlatencycommunications,URLLC)和大連接低功耗場景(Massivemachinetypecommunications,mMTC)。從經濟效益層面出發,不適合通過一張網絡滿足三大場景,于是ITU提出利用三種網絡覆蓋此三大場景。在我國的5G標準中考慮人口因素還增加了高密度覆蓋場景。

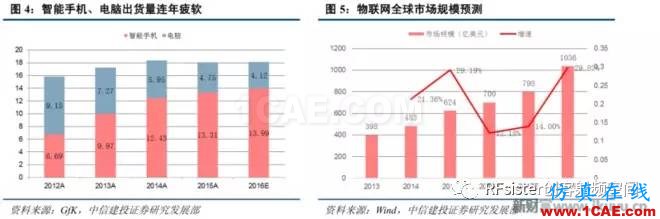

如果說4G是3G的長期演進結果,那么5G中的增強移動寬帶場景可以看為4G的長期演進(但這種演進因為編碼等技術的不同具有顛覆性)。而5G相比4G的增量在于后兩大場景對物聯網場景的覆蓋。近年,智能手機逐漸飽和,電腦更是出現銷量下滑,物聯網終端成為未來通信終端的增量,成為延續通信終端數量增長的支撐點。5G將會全面支持人與人、人與物和物與物的智能互聯。

迎接5G:甲方ITU5GG時間表已定愿景,乙方83GPP2018初步回應

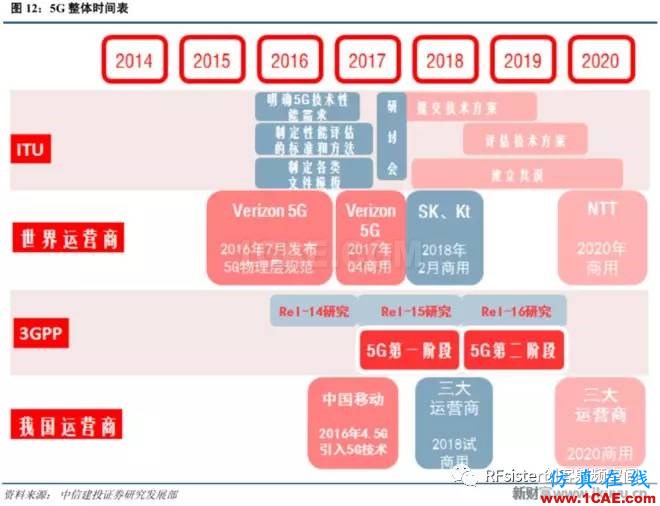

根據現有國際組織的時間表,5G將于2020年商用,然而實際商業環境中的5G概念產品很可能早已魚貫而出了。如美國通信運營商Verizon最近推出了Verizon“5G”標準,從編碼、傳輸信號結構等角度同全球范圍5G的標準難以融合,將其說成是5G值得商榷。由于5G商業噱頭的宣傳難以把握,本文對5G的探討僅基于需求和技術的定義展開。

對對4G落地過程的對比可以更深入了解5G目前的狀態。為了保證各廠家手機在世界范圍通信正常,全球范圍通信標準由聯合國專門機構ITU(國際電信聯盟)確立,需要經歷“愿景確定”-“頻譜規劃”-“標準征集”-“標準制定”-“推出商用”幾個步驟;而國內商用之前還需要工信部發放牌照。

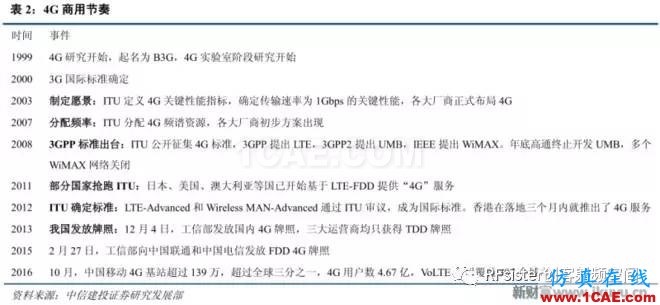

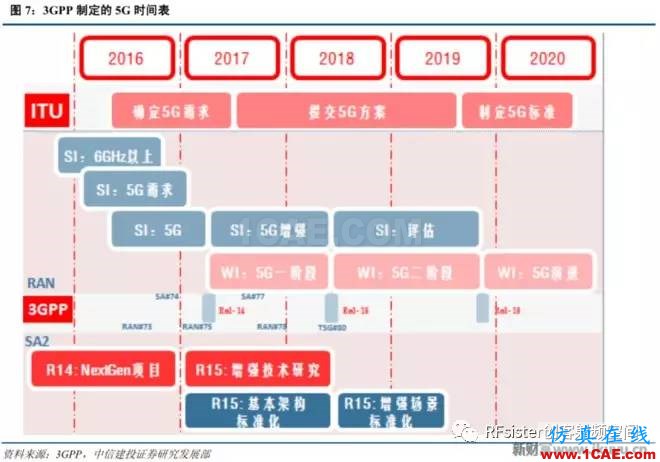

5G方面ITU時間表已進入標準征集。2012年7月,在制定4G標準后,ITU開始籌備啟動5G愿景研究工作。無線通信部門主席和副主席在2014年2月會議上提出了“IMT-2020工作計劃”討論稿,并于2014年10月形成最終方案。方案明確了全球5G發展總體規劃、國際標準化機制流程等重大問題,從而為后續的5G技術、標準和產業發展奠定了基礎。根據ITU的愿景,5G的商用共分5個階段,10個步驟。ITU于2015年6月也制定了5G的時間表。5G已經完成“愿景確定”步驟,由于5G“頻率規劃”復雜,將在“標準征集”階段同時完成“頻譜規劃”。

其中重要的兩個時間節點是:(1)初步技術文檔的提交截止日期2019年年6月的ITU無線通信部門第32次會議和(2)詳盡技術規范文檔的提交截止日期:2020年年10月的ITU無線通信部門第36次會議。

為了響應ITU的號召,并在5G時代實現技術的主導,全球相關組織都在積極布局5G研發。其中包括行業組織3GPP(第三代合作伙伴計劃)、IEEE(電氣和電子工程師協會)、NGMN(下一代通信網絡組織)、5GPPP(歐盟下設5G組織),以及地方組織IMT-2020(中國)、5GAmericas(美國)、5GForum(韓國)、5GMF(日本)、5GRUS(俄羅斯)、TAICS(臺灣地區)、FuTUREForum(中國)等。

括其中負責技術面的組織包括3GPP和和IEEE,相當于向ITU申請項目的乙方。而其他組織主要從需求端推動5G發展。除此之外,很多具有技術優勢的公司也都獨立對5G進行描述,希望能夠獲得最終話語權。

對不同的組織的理解是有必要的,臺灣就在4G時代選擇了IEEE的WiMAX技術,在4G發展中走了彎路。

3GPP:5G時代領跑,2018年商用第一版本,2019年第二版本

3GPP集合了全球重要的通信、IT廠商,其5G方案最為全面和完整,也是4G時代的權威。3GPP下屬RAN和SA部門負責5G項目,目前正在進行5G的初步研究,2017年年3月會有階段性討論結果,以Rel-14的形式體現。目前各家廠商都在努力爭取,存在重大爭議的問題通過推后討論方式處理。針對ITU的時間表,3GPP2018年年9月的Rel-15將是一個可用的商業版本,實現標準化4G和5G混合組網;而3GPP將于2019年年12月凍結Rel-16,于于2020年年2月月ITU舉行的第34次會議上提前提交5G最終對標準,其中將對5G通信的所有細節進行覆蓋,按照標準即可構建完整的5G通信系統。

IEEE:WiMAX時代強者,5G時代重要補充

IEEE是美國重要的通信標準化組織,曾提出WIFI、藍牙等全球通用通信標準,之前提出的基于TD的WiMAX最終在同TD-LTE的競爭中失敗。然而在5G時代,擁有WiMAX的經驗教訓,再加上多年的積淀,IEEE在5G部分標準的設計制定中擁有一席之地。IEEE于2015年11月召開多倫多5G峰會,2016年1月成立了5G標準委員會,2016年7月形成了兩個方案:

案方案1:與與3GPP合作開發。通過“LTEWIFI聚合”(LWA、eLWA等)系列技術將WIFI接入3GPP5G網絡,提供寬帶接入服務。

方案2:獨立制定5G方案。通過沿用802.1OmniRAN的設計思路,兼容IEEE802.1的各種接入技術(如P802.1CF),提供靈活的寬帶接入方案。

兩種5G方案都不是完整的5G系統,也并沒有完整的時間表。由于方案1的工作量較小,成為IEEE的首選5G方案。5G標準如果考慮集成IEEE的方案,可能同時使用WIFI和傳統移動通信。

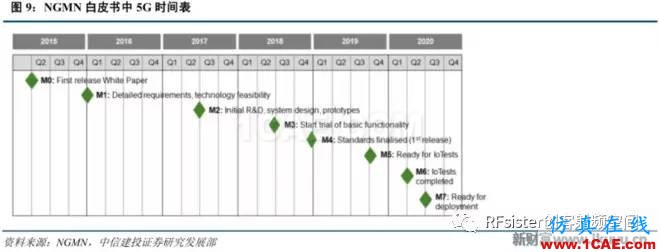

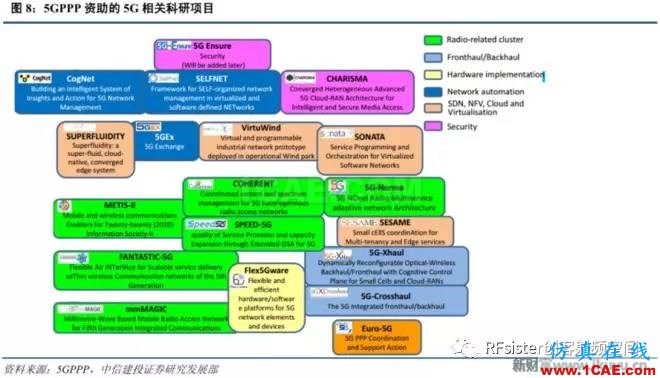

其他組織:5GPPP和和NGMN各有側重,同3GPP協同歐洲5GPPP發布了一系列白皮書,涵蓋未來健康、工業、能源、汽車、網絡管理、教育娛樂等相關課題,同時資助了一系列5G相關項目,從項目中也可以了解到5G的一些重點研究領域。

NGMN2006年成立,其主導發起人是包括中國移動、DoCoMo、沃達豐、Orange、Sprint、KPN的7大運營商。作為運營商組織,發表了5G白皮書。NGMN在5G中扮演的角色是協調者,推動5G的普及。而從其時間表中可以看出NGMN同3GPP的協同性,體現了運營商對技術的支持。

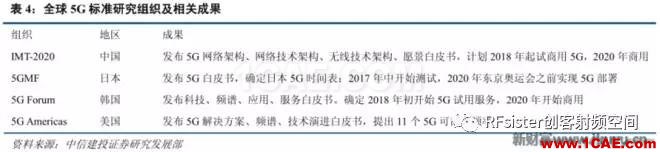

地方組織:我國IMT-2020異軍突起,擁有重要話語權

全球還有若干地方組織對5G進行研究,代表了全球各個區域?qū)τ?G的態度。日本明確表示,2020東京奧運會上提供5G服務;歐洲目標掌握20%5G核心專利,獲得全球35%市場。然而近期Turbo編碼退出歷史舞臺一事將會減弱歐洲的影響力。

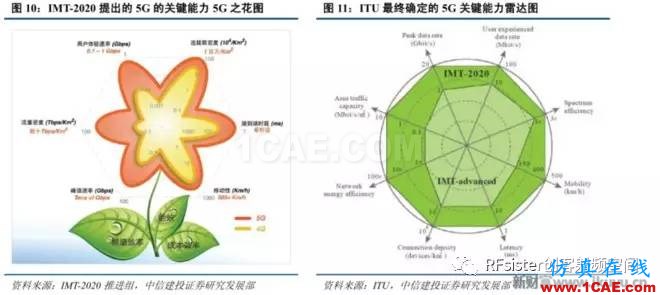

我國IMT-2020(ITU項目選擇了相同的項目名)負責舉辦了全球第一屆5G研討會。其提出的5G需求“5G之花”被ITU幾乎全部接納。

最后,很多公司也推出自己的時間表、標準和白皮書,甚至開發了相應產品,試圖推進5G標準的進度。

·日本第一大移動通信運營商NTTDOCOMO正研發高容量、低延遲、小能耗、低成本的5G網絡/系統,包括5G核心網、大規模MIMO技術、高頻段5G小基站等。NTT預計會在2020年之前部署5G,并實現其與4GLTE系統的互通;2020年之后將部署60GHz以上的“5G+”,并能確保5G終端在“海量”小小區、微小區之間平滑、“無縫”的網絡切換。日本運營商軟銀還在9月9日啟動了“5GProject”計劃。

·韓國SKTelecom曾表示將于2017年正式試用5G,并規劃部署5張5G試驗網;2020年正式商用5G;同時希望能在6GHz頻點以上的頻段部署5G,將優先采取28GHz頻段。

·美國第一大移動通信運營商Verizon于8月聯合思科、愛立信、英特爾、LG、諾基亞、高通、三星,發布了4份5G無線接入標準/規范。

·高通近期甚至推出了首款應用于5G網絡的芯片驍龍X50。該芯片基于28GHz毫米波段設計,同時兼容4G和5G網絡。在編碼方案中,高通也十分積極,支持的LDPC碼成為了5G長碼編碼標準。

·華為也發布了《5G網絡架構頂層設計理念》、《5G行業引用白皮書》等助力5G的發展。另外,華為也提出了一系列5G方案,在3GPP中努力爭奪話語權。近期的Polar碼入選控制編碼標準就由華為主推。我國運營商:三大運營商計劃明確,2018年最早試用我國三大運營商也紛紛對5G的落地時間進行了表態,表示2018年后進行網絡的布設。

落地時間總結:國內2018年開始初步商用,全球球3GPP搶跑者或撕裂標準

目前,全球3GPP成為實際5G的主導方。而所謂3GPP、IEEE、NGMN等組織背后是各大通信公司。相比4G時代,隨著通信公司的整合,5G時代大公司的發言權加重。所以這些組織的競爭更深層次是公司的競爭和公司所代表的國家的競爭。5G的目標是實現全球標準的統一,為了爭奪5G時代的話語權,各方競爭十分激烈。3GPP中的標準制定環節存在一票否決方法,為了獲得最終的平衡,3GPP的結果往往“讓各家同樣不開心”而非“讓某方開心”。為了在討論中獲得優勢,最強勢的公司很可能推出早期產品以圖通過搶占市場獲得“事實上的標準”的主動權。

綜上,5G將在多個組織和廠商的討論后,在3GPP的主導下于2018年年9月確定早期標準,2019年末~2020年初確定最終標準,ITU將于2020年將此標準進行小幅修訂后宣布其為全球標準。

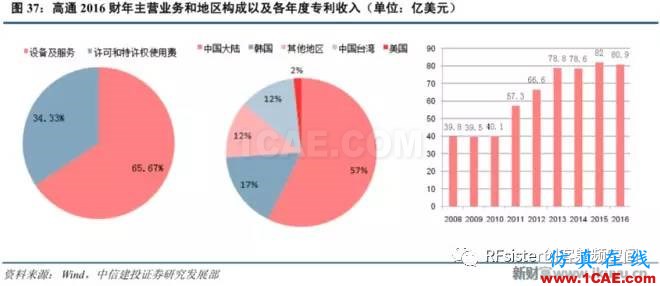

而其中高通等公司由于擁有技術話語權,很可能提早發布相應產品搶占市場,而此舉也受到了美國、日本、韓國運營商的支持。預計以上三國將有搶跑5G,可能。需要強調的是,4G時代三國就已經有類似布局,搶跑ITU并不奇怪。然而美國Verizon近期搶跑3GPP則略有不同,甚至可能破壞5G的統一性。

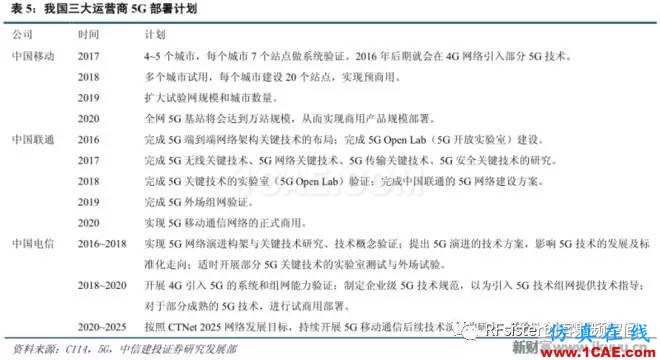

我國在5G各個組織之中的話語權相比4G時代又有提高,預計2018年開始5G的預商用。

剖析5G:接入和網絡技術的完美結合,基站、終端、網絡全面升級

5G可行關鍵技術驗證試驗成功,重要技術一覽無余

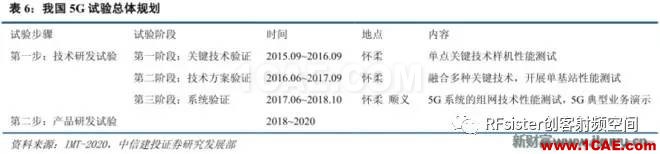

5G概念似乎特別抽象,然而其落地是以一系列技術的落地來體現。我國工信部于今年1月7日正式啟動了5G技術研發試驗,分關鍵技術驗證、技術方案驗證和系統方案驗證三個階段推進實施。

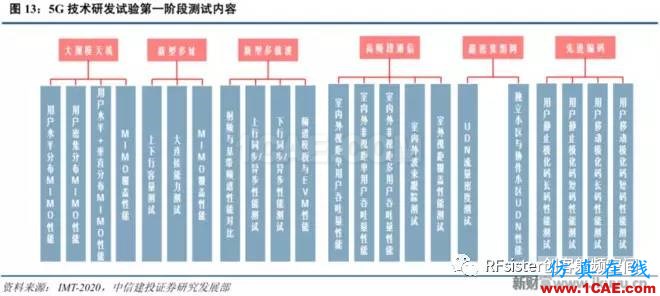

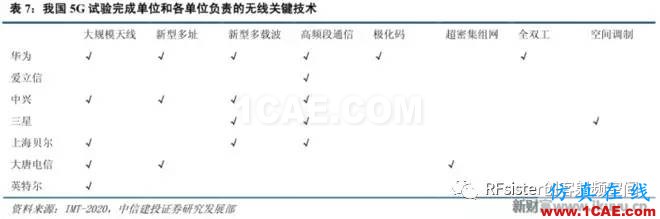

9月22日,第一階段試驗宣布成功。試驗充分驗證了大規模天線、新型多址、新型多載波、高頻段通信、先進編碼(極化碼)調制、超密集組網、全雙工等7個無線關鍵技術以及網絡切片、移動邊緣計算、控制和承載分離、網絡功能重構等4個網絡關鍵技術在5G場景需求的技術可行性。一階段試驗參與的公司包括華為、愛立信、中興、三星、上海貝爾、大唐電信和英特爾。

在完成了一階段試驗后,后續試驗預計將會更加順利地展開。論圍繞這些技術討論5G前瞻性的投資機會似乎更加有意義。其中無線關鍵技術指手機等終端和基站之間的關鍵通信技術,用術語“NewRadio”(NR)代表新的通信技術方式,NR可是以看成是LTE的的5G版本;網絡關鍵技術指基站組網和基站與城域網之間通信的關鍵技術。

無線關鍵技術:為提升傳輸效率全面升級終端

對5G無線技術理解,最直觀地是掌握通信最核心的原理——香農公式。公式指導了歷代無線通信的設計,成為最經典的通信原理。

通信系統理論傳輸最大信息量=收發其中一端最少天線流數×帶寬×信號質量函數

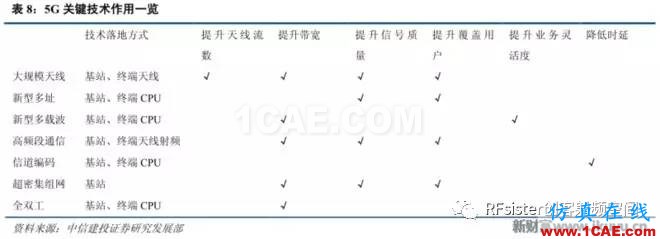

5G無線關鍵技術大多數圍繞上面原理展開,還有部分目標是提高用戶數量和降低時延。

大規模天線(MassiveMIMO):信號傳輸?shù)摹案呒芄歉蓸颉?/span>

多天線(MIMO)技術由貝爾實驗室在20世紀90年代提出,早在3G時代就被引入無線通信領域,4G中也是關鍵技術之一。經歷多年發展,多天線技術已經演進為大規模天線技術,擁有更多的收發終端。根據香農公式,通過MIMO技術可以獲得兩個好處:

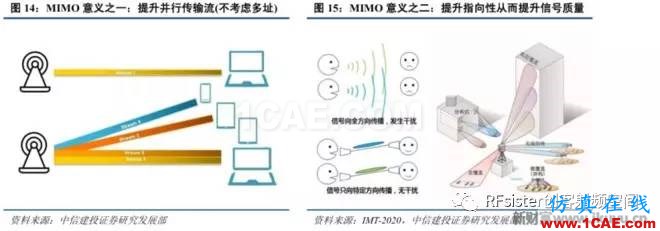

(1)提高效率:將天線分組,通過提高天線信道流數提高香農公式的第一項,,可以比喻為通過建立高架橋?qū)崿F(xiàn)信號的并行傳輸;

(2)提高信號質量:每組天線利用波束形成(定向發射)技術提高信號強度,從而提高香農公式第三項。在高頻段的信號增強、高頻信號的覆蓋能力方面應用更加必要,相當于確定了直連通道高架橋的方向。

大規模MIMO技術是3GPP中研究的最重要的議題之一,大規模MIMO技術可以支持百根量級天線和十?dāng)?shù)天線流數;而現有的LTE一般為20根天線以內,形成兩組天線。大規模MIMO相比傳統MIMO技術進一步挖掘空間資源,充分地利用了頻譜效率。

雖然標準仍在爭論,但是多天線技術目前已經可以應用。軟銀已于9月16日在全國43城市的100個基站中使用相關技術。東京城區4個位置的測試表明多天線技術可以實現約6.7倍的通信速度提升。據估計,軟銀的多天線供貨商為我國中興通訊和華為。而中興通訊的MassiveMIMO產品已在國際屢屢獲獎,而大唐電信的MassiveMIMO也已集成了256個天線。上海也已經有了大規模MIMO的試點。我國運營商中,中國移動近期曾公開表示將會在4G網絡中率先部署大規模天線技術,提升用戶體驗。

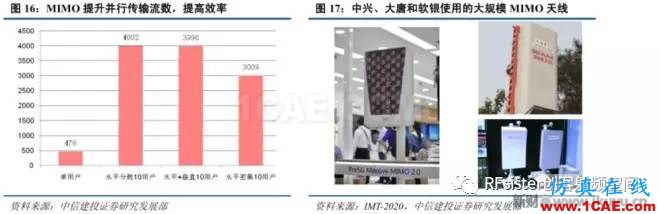

我國本次5G試驗中,大唐大規模天線采用256個天線,128個射頻通道;采用10個終端,每個終端可以支持雙流傳輸。根據測試結果,在用戶分散情況下,以100MHz帶寬傳輸,峰值速率可以達到4Gbp/s,是單用戶場景的8倍。可見MIMO技術在提高并發性中的作用。另外需要注意的是,MIMO技術的性能同用戶的分布有很大關系,對于高密度場景性能會有下降。

新型多址:搭建更多專線,送貨不顧冗余,拆除減速帶

多址技術指基站區分用戶的技術,其中的“址”代表“用戶端”。3G時代的CDMA、4G時代的OFDMA作為多址技術都是移動通信中最重要的技術之一。

多址技術主要目的在于提高基站接入用戶的數量。為達到此目的,5G使用的多址技術將會在原有多址技術的基礎上繼續增加用戶。然而用戶的增加會造成用戶之間信號的干擾。華為、中興、大唐等廠商通過精心設計提出的SCMA(基于多維調制和稀疏碼擴頻的稀疏碼分多址技術,華為提出),MUSA(基于復數多元碼及增強疊加編碼的多用戶共享接入技術,中興提出),PDMA(基于非正交特征圖樣的圖樣分割多址技術,大唐提出)算法,基于用戶信號的特點(如稀疏性),實現了在接收端通過計算抑制干擾的多址技術。如果將信息傳遞過程比喻為運送拼圖,4G時代送達的拼圖不存在錯誤,而5G時代送達的拼圖可能出現多余拼圖,需要用戶在終端處處理實現最終信息的正確接收。

同時,新型多址技術還將集成免調度傳輸,有效簡化信令流程,降低時延。這可以比喻為高速路上拆除了減速帶,提升了傳輸效率。

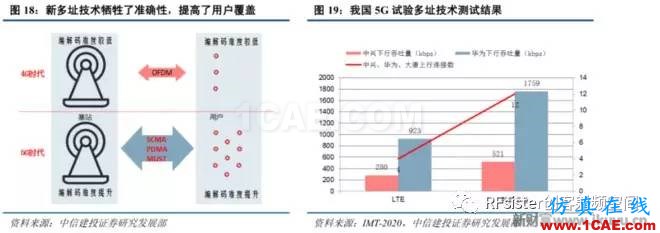

在我國的5G試驗中,相比LTE華為、中興下行吞吐量性能增益超過86%,華為、中興、大唐上行用戶連接能力均可提升3倍。

新型多載波:高速公路動態劃線,實現不同“車流”分流

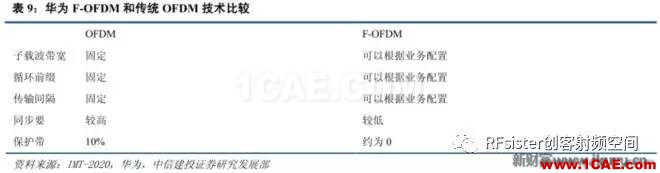

OFDM技術存在子載波的頻譜外泄,對同步性要求較高。濾波器組多載波調制技術應運而生,可以更靈活地進行業務配置,是5G時代最重要的底層技術之一。

濾波器組多載波調制技術是OFDM的改進。濾波器組多載波調制技術可以針對子帶進行濾波,為不同業務配置不同的時延、帶寬等參數,自適應地應對高速移動、物聯網、語音數據業務等各類5G業務。同時對保護帶的要求較低,進一步提升了頻譜效率。現有的技術包括F-OFDM(華為提出)、FB-OFDM(中興提出)和UFOFDM(上海貝爾提出)等。

可以將多載波技術比喻為車流的分流。通過配置不同的參數,信息的傳遞更加更加靈活,業務之間干擾減少。

全頻譜接入:增加超寬快車道,不同頻率路面坑洼成議題

根據香農公式,5G時代超高的通信速率需要頻率上大帶寬的支持。4G時代的載波聚合技術已經試圖高效利用低頻資源。5G時代更需要開發未利用的頻率資源。

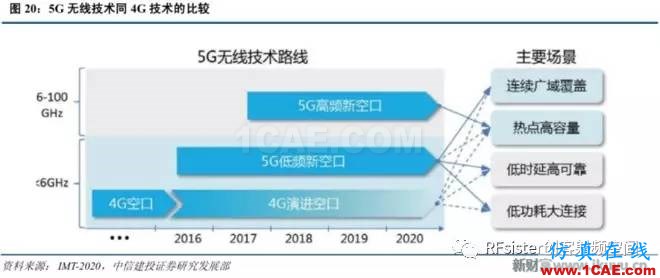

5G的無線技術可由5G新空口(包括6GHz以下低頻技術和6GHz以上高頻技術)和4G演進空口兩部分組成。其中5G低頻新技術用于增強移動寬帶場景,高頻新技術聯合低頻技術組網用于熱點地區;4G演進技術作為補充。所以高頻技術僅用于人與人之間的高速通信;低頻技術用于人與人的通信和物聯網場景。

不同于4G時代,5G頻譜并沒有提前確定,這也是由于5G面臨高頻段通信技術的加入,而此技術尚未在全球達成共識。為了統一全球的毫米波頻率標準,ITU在WRC-15會上通過了2019年WRC-191.13議題:審議國際移動通信未來發展的頻譜需求和候選頻段。同時公布了24GHz到86GHz之間的全球可用頻率的建議列表:24.25–27.5GHz,31.8–33.4GHz,37–40.5GHz,40.5–42.5GHz,45.5–50.2GHz,50.4–52.6GHz,66–76GHz,81–86GHz。

美國聯邦通信委員會(FCC)已于2015年10月21日發布了擬議規范公告(NPRM),針對28GHz(27.5-28.35GHz)、37GHz(37-38.6GHz)、39GHz(38.6-40GHz)和64-71GHz頻帶提出全新且靈活的服務規則。今年7月,FCC又立法確定了這些頻率的應用。而日本NTT也已提議將3.5GHz、4.5GHz和28GHz頻段作為5G服務的潛在備選頻段,并已將3.5GHz用于4G服務。

頻率的選擇對于通信系統的建設成本至關重要。根據Friis傳輸公式,無線電波在空氣中傳播的能量衰減正比于頻率的平方。因此現有的無線通信系統一般基于低頻實施,也有800MHz左右的頻段被稱為“黃金頻段”的說法。同時在更高頻率上,空氣中的水蒸汽等因素阻礙電磁波的傳播因素更加明顯,因此需要找到這類干擾最小的“大氣窗口”進行電信服務的開展,而美日提到的這些頻點正是大氣窗口所在頻點。

必須要指出的是,高頻除了覆蓋能力的下降,傳輸中的多徑等效應進一步提升。信號處理的難度也進一步提升。高頻信號波長更短,對其相位的控制精度和工藝密切相關,對于噪聲更加敏感。同時高頻信號在放大等處理時,非線性更加明顯。另外,高頻信號的處理同材料密切相關,新的半導體材料工程也成為高頻半導體領域的研究課題之一。

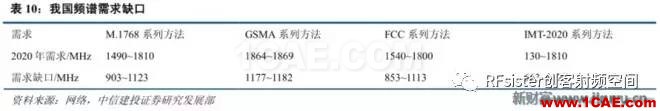

面對世界各國的5G頻率布局,我國也采取了一系列行動。(1)我國5G推進組已完成2020年我國移動通信頻譜需求預測,結果顯示:到2020年,我國移動通信頻譜需求總量為1350~1810MHz,目前我國已規劃了687Mz移動通信頻譜,因此還需要新增663~1178MHz頻譜。(2))而8月印發的《國家無線電管理規劃(2016-2020年)》中闡述了我國“十三五”期間無線電管理的主要任務,其中,在“創新頻譜管理,提高資源利用效率”方面提到,我國將完善陸地移動通信頻率規劃,適時開展公眾移動通信頻率調整重耕,為IMT-2020(5G)儲備不低于500MHz的頻譜資源。(3)新的無線電管理條例將建立動態頻譜共享機制和頻譜審計制度。(4)中國通信標準協會無線通信技術工作委員會頻率工作組召開會議已經通過了《移動通信頻譜重耕關鍵技術研究》報告。報告分析了移動通信系統的頻譜重耕需求,并對設備及網絡的支持程度(面向“頻譜重耕”)作了研究,而且研究了頻譜重耕過程中包括頻點規劃、同頻干擾、鄰頻干擾等在內的關鍵問題。隨著VoLTE技術的開展和3G的退網,5G將在高頻率的同時重耕低頻資源。(5)現有2G、3G網絡通過VoLTE等技術替代逐步退網,用于新無線網絡建設。

事實上,正因為帶寬對于5G的重要性,各個廠商早已瞄準了高頻通信這一重點技術。在我國的5G試驗中,愛立信(15GHz)、中興(15GHz)、三星(28GHz)、諾基亞和上海貝爾(28GHz)、華為(73GHz)都完成了高頻段測試。諾基亞利用射線追蹤電腦仿真證明72GHz頻段適合移動業務;三星主要關注28GHz和39GHz兩個頻段,并與NTTDoCoMo共同開展28GHz頻段測試,研究潛在的超寬帶混合波束成形和波束追蹤技術;三星和愛立信已經通過合并多徑反射信號證實了在28GHz頻段建立可靠無線鏈路的可能性;愛立信同NTTDoCoMo及SK電信的試驗將主要關注15GHz頻段的潛在可能性,并將探索新的天線技術以支持大規模MIMO;英特爾正在研究能夠支持在39GHz頻段實現移動接入和在60GHz實現Wi-Fi類似的WiGig(2016年10月末剛剛獲得WIFI聯盟標準認證)操作的芯片集。

我國此次5G試驗,第一階段主要圍繞關鍵技術驗證,由各廠家自己決定頻段。從第二階段開始,要有統一的頻段,目前確定的是3400~3600MHz。第三階段之后,在3400~3600MHz基礎上,考慮增加低頻頻段,同時考慮引入6~100GHz的高頻段(28G、40G和70G等)。

除了利用高頻頻率,5G為了提高傳輸效率,提出更靈活地利用頻譜。(1)加速2、3G的退網實現頻譜共享;同時試點高頻頻譜的運營商之間的共享;(2)將WIFI用于5G組網,拓展可用頻譜。WIFI相比傳統無線通信標準除了覆蓋范圍的變化,還有服務質量(QoS)的保證。WIFI在非定義頻段實行搶占式接入,對于最低服務質量不能保證。Verizon的5G版本對于WIFI十分重視,在QoS問題也需要做出相應解決方案。

信道編碼方式:改造汽車,提高運送質量

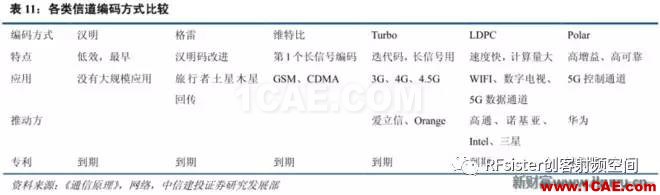

最近信道編碼方式受到了矚目。信道編碼類似于運送貨物前將貨物重新打包固定,防止貨物在運送過程中損壞或丟失。經典的方法有漢明(Hamming)、格雷碼(Golay)、維特比碼(Viterbi)、Turbo、LDPC等,華為主推的Polar碼在3GPP的會議中成為了控制通道的編碼方式,在我國的5G試驗中也進行了展示。

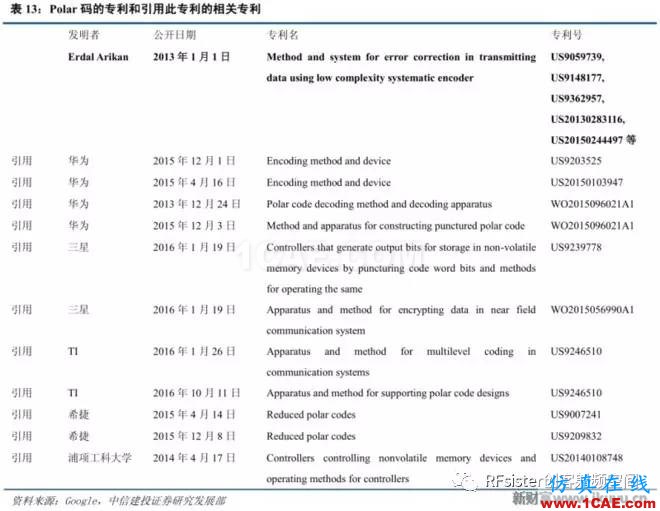

就在10月中旬的3GPP會議上,3GPP決定將LDPC確定為5G時代的長碼編碼方式。Turbo最終退出歷史舞臺,而Polar仍需要一段時間的積累。LDPC對于終端的計算能力要求進一步提高,但是對于5G的低延時傳輸支持更好。LDPC的推動方高通因此有潛在受益。而短碼編碼方面,Polar勝出。

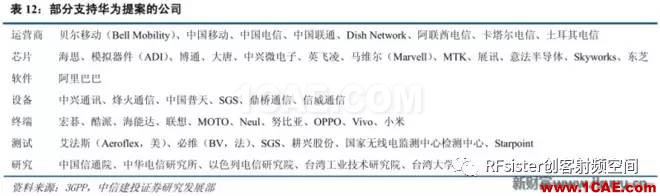

此次勝出是我國第一次實現核心通信標準的引領。Polar碼背水一戰,力壓LDPC和Turbo成為控制通道編碼方式。這是我國通信行業廠商集體努力的結果,除了技術上的積累,各個廠商對于我國通信也的貢獻也令人敬佩。此次勝利是我國通信行業全產業鏈的勝利,體現了我國在全通通信業的話語權。

對標準的引領是CT、IT領域最核心的無形資產。這種資產可以通過表層的專利等有形方式和更深遠的影響力等無形方式釋放。ErdalArikan教授已在美國對Polar碼專利進行注冊,而對于此專利的引用專利共有11個,其中的四個都由華為公司提出,而四個專利中更有兩個全球?qū)＠?體現了其在Polar方面的影響力。而三星作為通信廠商名列第二。TI和希捷也有相關專利。

3G時代,CDMA在我國的發展速度不快,就是由于高通把持了大多數CDMA的通信標準。未來,Polar編碼會以軟件算法或者專用硬件單元的形式集成在基站和手機端的處理器中。果如果5G的標準在編碼方式上不出現割裂,每部手機都會在通信中應用Polar碼。

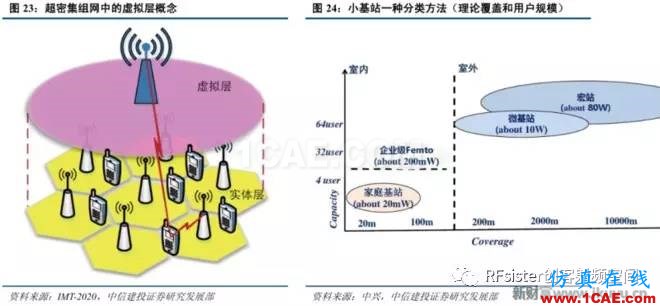

超密集組網:大流量地區的支撐柱,現有基站的有效補充

隨著終端數量的增多,現有的基站在辦公室、住宅、校園、大型集會、體育場、地鐵等場景中將會面臨流量的進一步提升。同時,通信頻率的升高也暗示出新建站對應蜂窩尺寸的降低和密度的提升。目前的蜂窩基站覆蓋半徑約為2km,稱為宏蜂窩(Macrocell)。未來可能出現皮蜂窩(Picocell)(半徑200米)和飛蜂窩(Femtocell)(半徑10米)。宏蜂窩基站的傳輸功率約為40W,而皮蜂窩和飛蜂窩甚至只需要瓦級和毫瓦級功率,皮蜂窩適合于戶外,飛蜂窩適合于室內。小蜂窩的總體硬件成本可以大大低于宏蜂窩,而且更適合實現室內等熱點區域的覆蓋。如果從天線密度角度理解超密集組網,可以將大規模MIMO和超密集組網技術比較來理解。據相關文獻統計,在1950-2000年的50年間,語音編碼和調制等物理層技術進步帶來不到10倍的頻譜效率提升;

采用更大的頻譜帶寬帶來的幾十倍的傳輸速率提升;而通過縮小小區半徑帶來的頻譜效率可以提升2700倍以上。

隨著基站密度的提升,縱向來看基站將會出現層次分化。很多基站(如小蜂窩)的回傳可能通過無線方式進行,多跳回到光纖網絡。橫向來看為避免基站間干擾,基站的頻率和開關時間等也可能出現區分。另外超密集組網也提出了虛擬層、軟扇區等小區虛擬化概念,主要滿足用戶在小區之間切換時連續通信的要求。

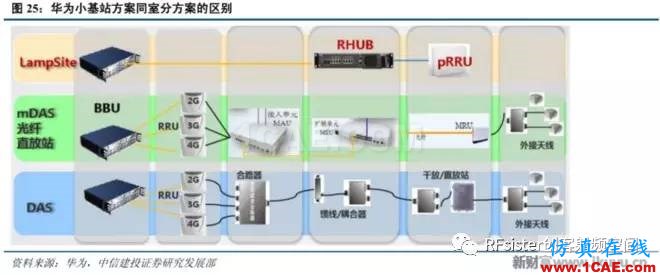

小基站不同于室分(DAS)方案,更強調架構簡化和基站可控。

靈活雙工&全雙工:建立雙層車道,復用頻譜資源

目前的LTETDD和LTEFDD技術雖然可以讓用戶感到同時收發信息,然而實際上收發時間或者頻率是不同的,是一種半雙工系統,即通信一方發送和接收不能通過同一個頻譜同時進行。視頻業務這類下行速率要求高;直播業務上行速率要求高;FaceTime業務上下行要求相同。面對不同的業務,靈活的雙工方式變得更加有必要。由于目前TDD模式相比FDD模式在上下行資源配置方面更加靈活,未來雙工技術的發展主要基于TDD。

更進一步地,通信雙方同時收發理論上可以將信道利用率提升一倍。但是全雙工需要解決收發信號的隔離。

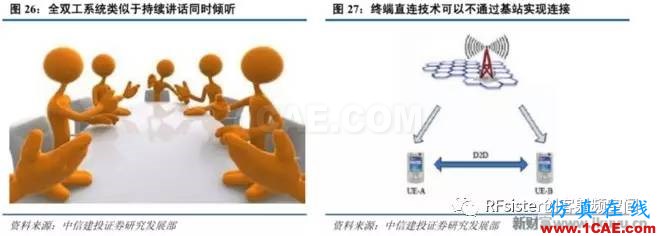

全雙工模式下,如果發射信號和接收信號不正交,發射端產生的干擾信號比接收到的有用信號強數十億倍。正像會議對話的兩個人邊聽邊說又能聽懂對方的意思一樣,對終端的處理能力和檢測能力都有要求。華為在我國的的5G試驗中利用全雙工技術可以獲得90%以上的吞吐率增益。

終端直連:鄰里之間不需快遞,直接上門

終端直連技術主要應用于物聯網、車聯網中的V2X,減少終端與網絡的交互,技術上可以結合LTE-D2D、WIFI、藍牙等方法實現終端的文件互傳。

網絡關鍵技術:網絡面向物聯網更加專業化,IT化趨勢明顯

5G雖然是無線網絡技術,然而其對上層網絡也有一定優化。2015年3GPP的SA2已經開啟了NextGen項目,而Rel-14不但會確定無線技術,5G的幾大網絡關鍵技術也會被包含。從趨勢上觀察,隨著CT服務的逐步豐滿,CT網絡會向IT網絡逐步演進。

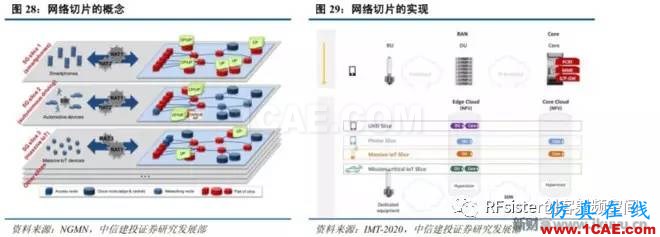

網絡切片:網絡側的分流,云技術、SDN、NFV的集合體

傳統蜂窩網采用“一刀切”的網絡架構明確面向移動手機用戶。5G時代單一物理網絡似乎難以滿足不同用戶的要求,除了上文提到的信號域多載波技術,網絡側網絡切片技術將不同業務劃分在不同通道,優化了任務的開展實施,為典型的業務場景分配獨立的網絡切片。網絡切片基于NFV展開,面向不同的業務提供不同的服務。通過切片技術,云端和終端形成了分業務的直連通路,業務效率實現了最優化。不同分片的網絡功能、擁塞、過載、配置調整都不對其他分片形成影響。

當前ETSINFV、ITU、3GPP、CCSA等標準組織正在制定或即將開始相關技術標準工作,產業界也在積極投入移動網絡切片的研究和試驗。愛立信作為概念的提出者,與SK電訊于2015年10月23日成功演示了5G網絡切片技術。該演示在韓國Bundang的SK電訊企業研發中心進行,演示創建了專為超多視點、增強現實、虛擬現實、大規模物聯網以及企業解決方案等業務優化的虛擬網絡切片。而今年二月,華為也分別聯合中國移動、德國電信等演示了5G端到端網絡切片技術。

VPN是網絡切片的基本版本,而云技術、SDN和NFV等技術提供了一系列的工具,使架構師能更抽象地打造系統,從而提高網絡的靈活性。SDN通過對流量的頂層設計,可以實現5G復雜場景下的網絡側的整體接入性能;基于NFV按需編排網絡資源,可以滿足端到端的業務體驗和高效的網絡運營需求。預計5G的的NFV將從核心網向無線接入網推進。

移動邊緣計算:用戶家門口建立工廠、倉庫,實現“霧”計算

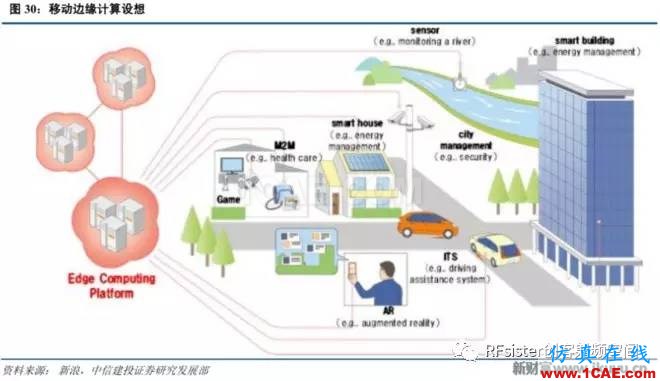

對于高速業務,除了無線側的加速,資源由骨干網下沉成為一大趨勢,移動邊緣計算(Mobile Edge Computing,MEC)應運而生。移動邊緣使得網絡扁平化、智能化、本地化,是“云”的進一步升級。MEC相當于在離用戶更近的地方建立了工廠、倉庫,實現了資源的快速調度。中國移動在上海F1賽事中曾試用MEC部署,內容直接同無線網連接,直播延時僅有0.5秒。大唐電信也提出了利用接入網小型服務節點實現MEC的產品。另外,移動邊緣計算還要滿足高速移動時,終端的邊緣切換要求。

MEC技術上比較成熟,但在資源下沉的位置方面仍有爭議,實現方案有四種:

1.資源下沉到基站,在現有4G的eNodeB加裝MEC服務器,資源最貼近用戶;

2.資源下沉到P-GW,在計費系統加裝MEC服務器。計費清晰方便;

3.CDN下沉成為MEC服務器;

4.重新建設基站架構,通過NFV方式實現資源下沉。

MEC的思想是網絡扁平化的體現,總體來講通過NFV方式實現是最終目標,然而實現中還要考慮計費、成本、移動性、安全性等多種問題。中國移動近期C-RAN云化也將MEC作為重點,而中國移動作為5G網絡3GPP網絡設計牽頭單位,對MEC的推動力度預計較強。

潛在應用技術:SDN/NFV和物聯網技術

雖然很多技術并沒有在我國5G初步試驗中被包含,但以下技術必將會在5G時代的網絡中發揮更大的效用。

SDN/NFV技術:5G網絡無處不在的蔓延

從上文可以看出,雖然SDN和NFV技術并沒有獨立成為關鍵技術,但是此技術是網絡切片、邊緣計算等應用落地的核心。SDN架構將控制面和數據面分離,高效控制網絡,而NFV可實現網絡運營商和設備商解綁。對于5G網絡的低時延、高效能都有重要意義,可以作為5G最底層的技術看待。

物聯網組網技術:NB-IoT作為先鋒,投資機會最先來臨

5G對物聯網提出了確定性的支持。3GPP的R12版本的Cat1同現有LTE相容,但卻傳輸率較高、較為耗電、成本較高,Cat0同現有LTE又不相容。R13的CatM與NB-IoT則更加成熟,分別面向1.4MHz和200kHz組網。3GPP為了快速布局物聯網,僅使用9個月就完成NB-IoT標準訂立,可見物聯網市場的競爭。3GPP也的R13中也同時提出了補充技術eMTC和EC-GSM作為備選。

未來5G也將有物聯網協議落地,然而NB-IoT預計會在一段時間內成為5G的近期標準。2016年11月18日,我國第一家NB-IoT商用局已經于福州啟用。預計2017年將迎來NB-IoT的大規模商用。

車聯網組網技術:LTE-V2X明年落地,成為車聯網重要標準

5G也將會對URLLC場景設立標準,然而作為URLLC場景的代表,車聯網場景會首先使用LTE-V。我國大唐電信在其中做了大量工作。

量化5G:未來網絡的產業鏈和投資分析

4G時代的網絡相比3G時代取消了電路域并引入了新技術,實現了質的突破。5G時代,網絡又會出現一系列變化。

未來5G變化暢想:終端側、網絡側并行成長的時代將至

終端側:強調芯片、天線的能力提升,多種終端接踵而來

1、5G時代將會出現三種不同的終端。車聯網、工業物聯網、低功耗物聯網終端等會成為手機之后移動網絡終端的第一增量貢獻。5G時代,物聯網終端密度可能比現有手機密度高出10倍,也即人均擁有10個聯網終端,汽車、自行車、空調、燈具、窗簾、門鎖、電表、手表、衣帽、音響、行李箱都可能實現聯網,快遞也會實現實時查看,工業機器人通過網絡進行配置......而很大一部分終端將是通過NB-IoT、eMTC等技術連接的低功耗物聯網終端。5G時代物聯網將成為改變?nèi)藗兩畹淖畲罅咙c。

2、手機基帶芯片計算能力更強。目前的手機CPU和基帶整合基本完成,基帶的提升也即手機核心處理器的提升?；鶐酒–PU處理器、信道編碼器、數字信號處理器、調制解調器和接口模塊。先進編碼調制對信道編碼器提出了要求;新型多址、新型多載波對調制解調器提出了要求;大規模MIMO、全雙工、高頻段通信、超密集組網由于提升了數據量,對整個芯片都提出了要求。

3、天線更加多元。除了目前的雙天線,多天線技術會出現。同時,高頻段小尺寸天線也會集成在手機之中。由于受到手握原因影響,高頻天線很可能首先布放在手機上端和下端小截面以防觸摸或者通過集成在芯片中的方式實現芯片化;低頻天線主要布放于手機后蓋,手機外殼制造難度進一步提升。手機為了追求全向的接收,多天線的設計主要增強其接收通道數,與基站測MIMO天線同時提升定向能力有一定區別。

4、基于以上影響屏幕會拋棄LCD節省電能,大屏幕移動終端設備出現。電池容量進一步提升。手機發熱現象成為未來重要研究問題。

5、車聯網成為輔助駕駛的前奏曲。汽車上的終端除了多媒體應用,添加了V2X功能,可以查看汽車周圍100米左右范圍的加油站、紅綠燈、監控攝像頭、垃圾桶、減速帶、基站、收費站等物聯網設備和路上的其他汽車;也可以實現汽車的遠程控制,包括遠程暖車、遠程監控等功能。

6、其他新設備成為手機后新的終端形式。從簡單的手機Goggle到輕便的專業VR設備將會逐步落地。長期來看,無線VR設備、無人機、可能作為新的聯網終端成為人同外部世界溝通的橋梁。

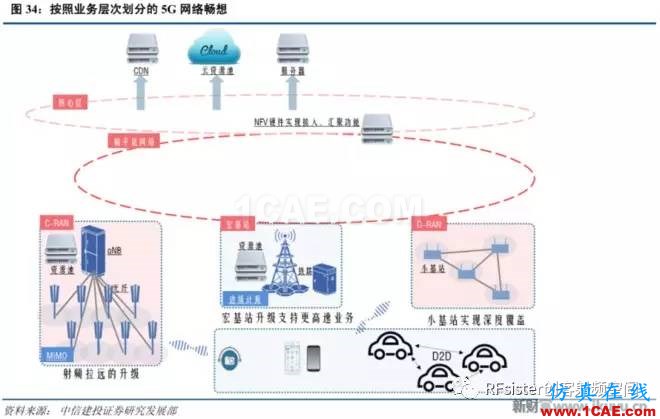

網絡側:C-RAN、D-RAN、宏基站組網方式更加多樣,核心層更加扁平

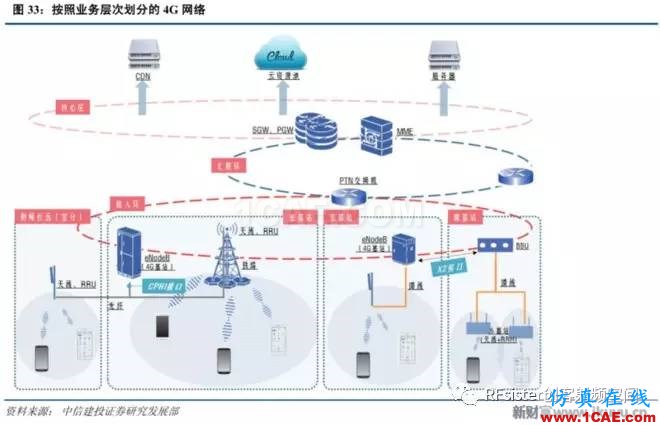

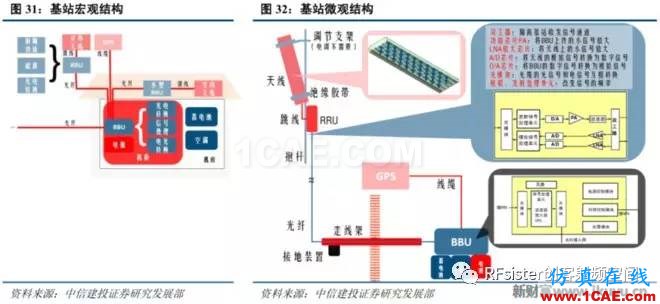

4G時代的基站包括天線、RRU、BBU三個部分,功能主要包括無線電磁波的接收發送、電磁波到電信號的轉換和處理和同核心網的連接。5G時代基站已被3GPP定名為gNB,未來將會呈現以下變化。

1、組網方式更靈活,出現更多樣的蜂窩架構方式,C-RAN、D-RAN、網格網絡(Mesh)、D2D接入將會共存。

C-RAN是將多個基帶處理單元集中,通過大規模基帶處理池增加現有射頻拉遠演規模,為成百上千個遠端服務的網絡。中國移動4G時代C-RAN已經在近20個城市布設。5G時代BBU的設置會更加集中,RRU與BBU之間的距離也會相應變遠,從現有市區1公里間隔量級提升至10公里量級。5G時代,C-RAN將大范圍鋪開,BBU之間的協作更加方便、迅速,三大運營商C-RAN數量可能達到30萬個。BBU還進一步地可以通過軟件無線電、NFV技術實現靈活設置,形成更大型、計算能力更強的BBU,甚至通過虛擬化技術形成本地內容、計算資源池。C-RAN減少了基站機房的數量,同時降低了能耗。然而其時延性能不足,同時對光纖等的要求較高(LTE三扇區單小區對應的RRU帶寬為16Gbps)。C-RAN對于光通信網絡也提出了更大容量、更高速率要求。D-RAN面向超密集組網場景,相應用戶較強的通信需求,通過更多的小基站布放實現通信能力的提升。和C-RAN不同的是,C-RAN強調覆蓋區域大小,D-RAN強調覆蓋速率。而D-RAN中,小基站很可能同時集成RRU和BBU,以提供更優質的服務;也可能僅有RRU,實現分層次的基站設置。D-RAN對“蜂窩”概念進行了顛覆,未來的蜂窩網絡不再同構。

Mesh網絡相比現有的4G網絡,BBU之間的互聯會加強,從現有的X2接口進一步提升至更深層的互聯,提升BBU之間的協作能力。Mesh網絡也能連接各類不同的RAN,如小基站、傳統宏基站、D2D站等。同時Mesh網絡強調基站的動態自適應性,基站之間的配合更加自主而智能。小區甚至不再有固定的拓?fù)浣Y(jié)構,可以快速重構。

D2D面向臨時自組織的終端網絡,作為通信補充。

2、基站層次更加明顯,組網架構對應場景更加專業。

宏基站重點采用6G以下頻段,為室外環境和寬闊室內環境提供覆蓋能力。在應用密集區域,部分宏基站采用高頻段布設,由于頻率提升,尺寸變小,基站覆蓋區域變小(百米量級)。

微基站類似于現有WIFI的接入點,部分微基站采用高頻,作為補充選擇性密集布放,對商業樓盤、火車站、地鐵站等高耗流地區或者居民樓等室內環境進行小范圍(百米以內量級)的網絡優化,采用D-RAN技術靈活部署。

C-RAN服務在汽車、高鐵領域,方便高速移動場景下的站點切換。

D2D一方面用于車聯網領域方便終端迅速溝通,另一方面用于個人通信領域,作為通信補充。

3、大規模MIMO逐步采用,天線、RRU集成化更明顯,RRU價值提升。

大規模MIMO技術會在宏基站上面選擇使用,重點覆蓋商業區、體育場等高耗流地區和摩天大樓等垂直分布需求較高的地區。較目前的天線通道數和振子數都有提升。同時在布設中不一定通過機械調節向下覆蓋,可能會通過電子方法調整朝向,覆蓋摩天大樓等(也稱為3D-MIMO)。微基站天線方面采用多根天線布設,由于部分采用高頻布設,天線設計會更加小型、精密。

由于全雙工技術的出現,RRU系統中雙工器取消,再加上頻率的升高,將高頻信號解調至低頻變得更加困難,RRU難度提升。同時由于高頻信號的引入,高頻微基站的RRU變得更加小型化,同天線集成存在可能。高頻RRU中的濾波器、模擬數字信號轉換(A/D)、數字模擬信號轉換芯片(D/A)由于處理高頻信號,難度會進一步提升。

4、NFV降低硬件成本,硬件支持網絡切片,物理層協同組網架構。

短期,NB-IoT模塊會集成在基站中,采用低頻譜節約傳輸成本。

長期,NFV技術會從核心網逐漸引入基站中,BBU會通過通用硬件替代。從而通過虛擬化技術實現網絡切片,設置物聯網、車聯網、手機通信的專用通路。網絡更加扁平化。核心網控制功能SGW、PGW、MME等也將被通用硬件實現成為其中的模塊,部署在接入網邊緣,或者與基站融合部署。

5、資源下沉,基站或下沉式CDN成為MEC候選資源池。

NFV使得邊緣計算成為了可能?；緜?cè)通過NFV引入通用硬件,虛擬化出的資源可以作為池承載網絡內容資源,提供最近距離的內容供給。NFV技術同時可以在MEC前實現計費系統的模塊化,實現云計算的落地。CDN也可能從業務層下沉,成為MEC的承載基礎。

6、鐵塔資源進一步整合,過剩資源部分得到應用。

目前我國的鐵塔存在結構性不平衡,鐵塔平均租用率不高。未來,部分鐵塔將有可能拆除,部分過剩鐵塔搭載宏基站。另外,路燈、井蓋等公共設施也有可能成為復用的鐵塔,進一步節省鐵塔資源。

內容側:VR、4K、物聯網等成為殺手應用

1、流量價格進一步下降,移動高清視頻爆發。移動手機視頻更加普及。可視電話應用逐漸興起。

2、VR內容、4K內容更加普遍,高清付費模式更加成熟。

3、物聯網管理平臺和網站會逐步出現,通過數據提升效率成為物聯網更核心的意義。

4、工業物聯網,互聯網企業級服務更加成熟。

投資機會量化分析:終端、基站、核心層全面升級

由于5G的方案仍然沒有完全確定,這里僅作一個前瞻性的投資機會分析,并且基于現有4G基站分析,沒有考慮2G、3G基站。定量分析同未來的實際可能存在一定差距。

終端:手機天線市場規模或提升275%,CPU芯片保持穩定

手機端天線為實現低頻和高頻的支持,數量提升。同時,高頻天線相比低頻天線制作難度和工藝都有更高的要求。另外,隨著物聯網終端的加入,天線數量將有進一步提升。我們假設全球手機出貨量為20億臺,每臺手機的天線價格從10元提升至30元,則手機天線市場將達600億元人民幣規模。物聯網終端低端天線價格3元,按照每年50億終端估計,則市場規模在150億元人民幣?？傮w看來,終端天線相比現有市場規?；蛱岣?75%。

CPU大幅提升,或因摩爾定律保持穩定。手機終端CPU因5G對計算能力的要求,性能需要大幅提升。然而由于摩爾定律預測了芯片價格的迅速下降,雖然目前廠商已經不再按照摩爾定律的速度設計芯片,預計未來手機CPU價格或繼續保持穩定或小幅上漲。按照每片平均價100元價格測算,則市場空間在2000億元/年。

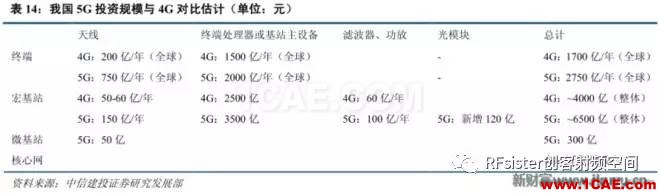

基站設備:接入層基站側5G整體投資規?；蚩蛇_(dá)6500億元

5G時代基站將分層,出現C-RAN大型基站、宏基站和小微基站等主流基站模式。對接入層基站側4G基站升級整體投資規?；蛟?500億元規模。

2014-2016年,三大運營商4G無線網絡投資總規模約為4000億元。我們對現有4G宏基站升級進行測算?，F(xiàn)有4G宏基站約300萬(中國移動143萬,中國電信84萬,其中30萬在建,中國聯通70萬,年內建設60萬)。未來5G宏基站數量預計也將達到400萬規模。同時隨著高頻設備基站建站難度提升,價格將會有一定上升。我們預計,三大運營商5G無線網絡投資總規模約為6500億元,其中:宏基站總數約為400萬個,小微基站約600萬個。

1、BBU處理設備級升級3000億元。基站計算處理芯片的升級成為未來的重要投資內容。而隨著NFV的落地,專用的通信設備將會被NFV設備逐步替代,未來設備升級成本有望降低。而MEC的部署有可能從宏基站展開。整體基站板卡的投資費用估計為7.5萬元,總計3000億元。

2、天線整體600億元,約150億/年。第一,天線陣子數量因為大規模MIMO技術顯著提升。現有天線一般擁有10~20個振子,5G時代將出現擁有128~256個振子的大規模天線陣。第二,新建基站帶來天線數量的進一步擴容。第三,高頻天線難度增大。相比終端天線,高頻天線要實現更大功率的高頻信號發射,天線實現難度和價格相應提升。第四,天線新技術增加附加值。天線的遠程電調、熱插拔、劈裂天線等技術趨勢都提升了天線的附加值。對于高頻天線,為減小信號衰減,振子和RRU的距離將進一步拉近,甚至實現集成,即有源天線。用第五,宏基站將采用C-RAN技術布設。即繼續通過光纖拉遠天線,未來一個基站可能對應多副天線?；谶@些升級,每個宏基站天線價格有望因為MIMO技術等新技術從現在的均價4000元提升至均價6000~8000元?？紤]進一步的天下拉遠,則天線設備市場規?？蛇_(dá)600億元,按照四年建設期計算,年均市場規模在150億/年。

3、濾波器、功放100億元/年。隨著天線通道數量的增加,后端的基站配套設備(濾波器、功放、天饋等)規模也相應的提升。加之頻率提升,配套器件的附加值進一步提升。濾波器方面,美國擁有高頻寬帶濾波器技術全球領先的公司,如LINEAR、Analog等,其模擬濾波器產品一般為IC芯片,我國在此方面處于追趕態勢。

我國在高頻方面的發展相對低頻成熟度不夠,大帶寬的產品只在軍用雷達中采用,未來或逐步民用。濾波器、功放市場規模約為在60億元/年。未來,隨著頻率提升,兩個市場都有翻倍可能,市場規模達到100億元/年。由于全雙工技術的引入,雙工器可能會逐步取消。

4、光模塊。5G時代C-RAN中的光模塊使用更加高頻,同時光模塊的性能進一步提升。假設每個基站光模塊升級費用為3000元,則在無線網絡領域的投資也在120億量級。

微基站投資思路高類似于宏基站。小基站的建設落地會進一步推高5G投資規模。假設微基站密度為現有宏基站的二倍。對于600萬個微基站的投入,假設基站價格為5000元,則資本開支在300億元規模。

其中,微基站中的高頻天線由于集成RRU,價格或在1000元左右;低頻微基站天線價格也在400元左右,如果按照800元均價分析,微基站的天線設備投入成本約50億元。

匯聚、核心網:NFV逐步落地,通用硬件逐步替代規模千億

匯聚網和核心網中,SDN、NFV逐步落地。將進一步拉動無線側投資,預計規模也在千億量級。

投資節奏:物聯網先行,終端、基站接力爆發

本文開始就回答了5G落地的問題。然而已經看到,5G相比4G擁有更多復雜的技術,5G時代的投資節奏同4G相比將會有較大差別。如果將前一段時間NB-IoT帶來的投資機會作為5G投資的前奏,則未來一段時間這樣的前奏會越來越密集,會在不同的模塊爆發,最終形成一曲協奏曲!相比4G大風大浪的投資節奏,5G的節奏會更加平穩,所以在5G投資中更要注意節奏把握。

我國優勢:5G全球領跑,產業鏈逐步健全,關注全球市場投資

經歷了2G的落后、3G的追趕和4G的同步后,在5G的發展中,我國承擔了更加重要的角色,甚至實現了國際領先。

我國4G中提出的LTETDD制式在4G中作為補充,然而在5G中的意義更加突出。。(1)大規模MIMO應用的重要假設是上傳下傳模型的一致性。FDD頻點不同,信道互易性差;TDD更適合大規模天線陣的部署。(2)TDD更易于滿足超密集組網對應的上下行業務不對稱需求,更易于小蜂窩覆蓋和靈活組網;(3)D2D場景因為不存在中央節點,可以通過更靈活的時隙配比實現多方的D2D業務,而不是兩方的FDD業務。

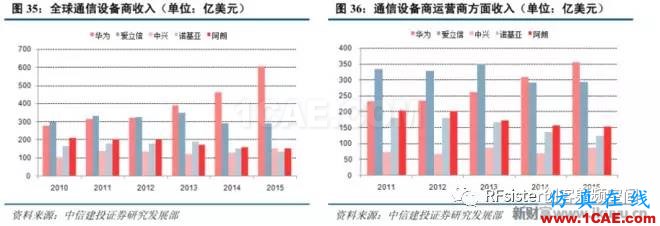

我國在全球的話語權也不斷提升。我國科學家趙厚麟現任ITU秘書長。中國移動在48個國家的支持下成為5G網絡架構研究組組長單位,最近又成功牽頭3GPPSA工作組5G系統設計。我國華為、中興等主設備廠商在全球的技術也十分領先,市場份額逐步提升。

我國在專利方面也有了大幅提升。經歷了2G的落后、3G的追趕和4G的同步后,在5G的發展中承擔了更加重要的角色,甚至實現了國際領先。終端芯片方面結束了3G時代美國獨大的局面。高通持有大量CDMA、GSM、WCDMA、TDS-CDMA和LTE的必要專利(SEP)。數據顯示,高通2016財年營收235.5億美元,其中許可和特許權使用費占比34.33%。而在大陸地區收入占全公司收入的57%。

5G時代,華為、展訊、大唐、中興加入未來TD產業鏈,實現全球規模的芯片銷售。在投資5G方面,不但應該關注國內網絡的建設球長期還應該關注全球5G的建設跑和普及,一旦美日等國搶跑5G,對我國擁有SEP的廠商也存在利好。我國工信部近日發布的《關于組織“新一代寬帶無線移動通信網”國家科技重大專項2017年度課題申報的通知》的5G 24個研發項目中,也對我國的技術短板進行了布局。

來源:雪球;RFsister編輯整理
