如何在ISIGHT中調用Fe-safe組件？

2017-03-13 by:CAE仿真在線來源:互聯網

ISIGHT是一款功能強大的優化軟件,優化流程模塊化,可以方便的實現多種軟件的組合分析計算。

本文為大家介紹如何在ISIGHT中調用Fe-safe組件,從而實現疲勞的優化分析。以下介紹的內容是在ISIGHT-2016和Fe-safe-2016版本中完成的。

一、調用的相關設置

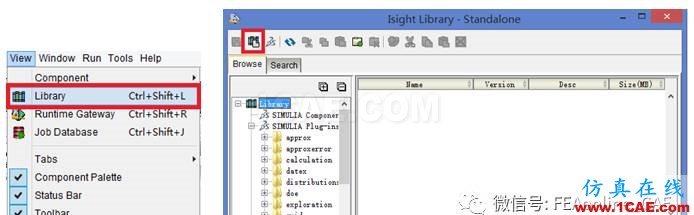

1)首先啟動ISIGHT-2016。在下拉菜單中找到View/Library,進入組件庫。

2)在組件庫界面中,點擊圖2中的圖標。

圖1 打開組件庫圖2 準備調用數據接口

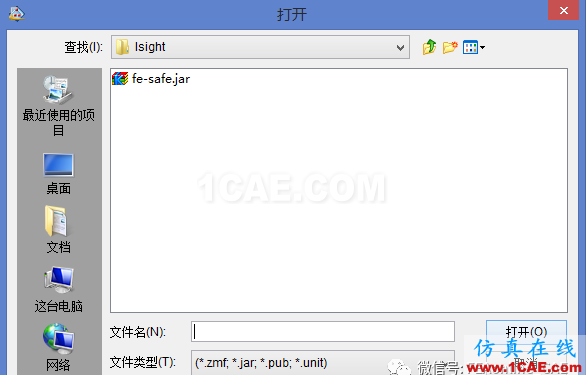

3)接下來,需要在Fe-safe-2016的安裝目錄下,打開fe-safe.jar文件。此文件是基于JAVA的數據接口文件。

圖3 導入數據接口文件

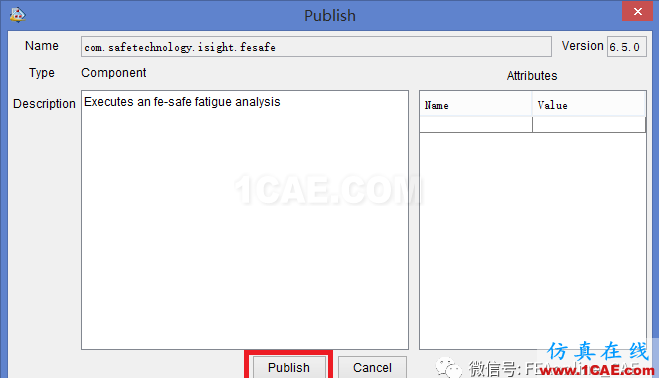

4)完成接口導入后,會彈出發布窗口,點擊窗口下部的Publish。

圖4 發布組件

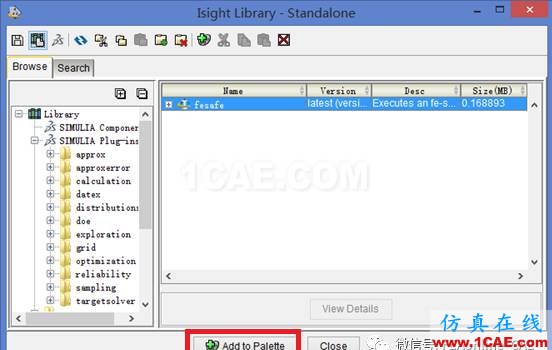

5)在完成組件的發布后,可以點擊界面上的Add to Palette,將組件的圖標固化在操作欄內。這樣就可在后面的操作中,采用拖拉的方式調用Fe-safe組件。

圖5 固化組件按鈕

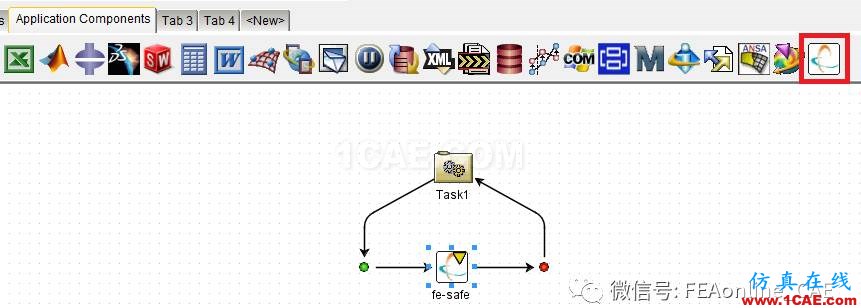

圖6 實現疲勞優化流程的搭建

二、Fe-safe組件界面介紹

成功的設置調用組件后,可以打開相應的Fe-safe組件界面。

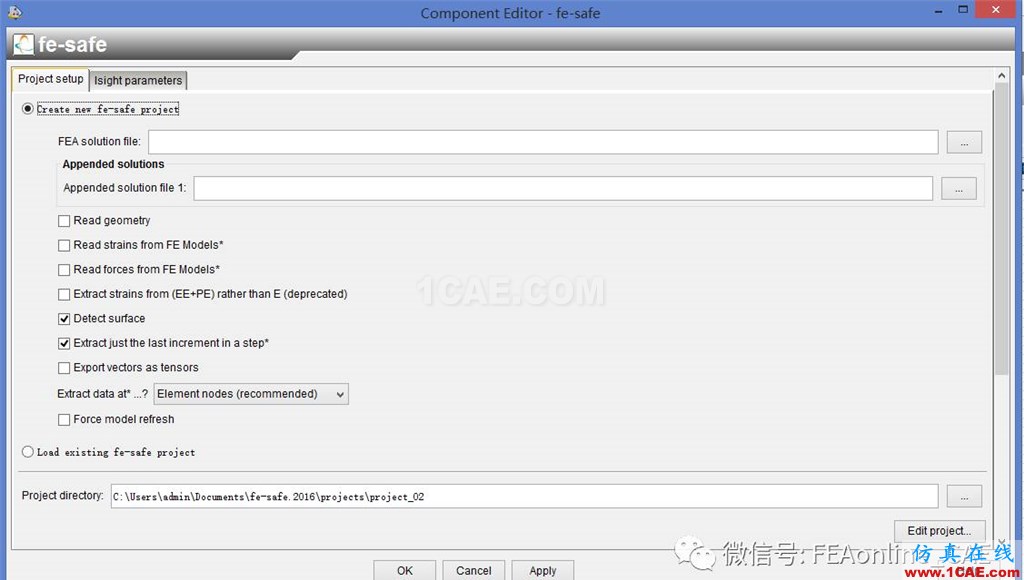

首先,project setup頁面,可以設置新建或者導入已有的疲勞計算文件夾。同時如果使用過Fe-safe的用戶,還會發現其中一些繼承了Fe-safe軟件中的一些設置元素。

圖7 project setup頁面

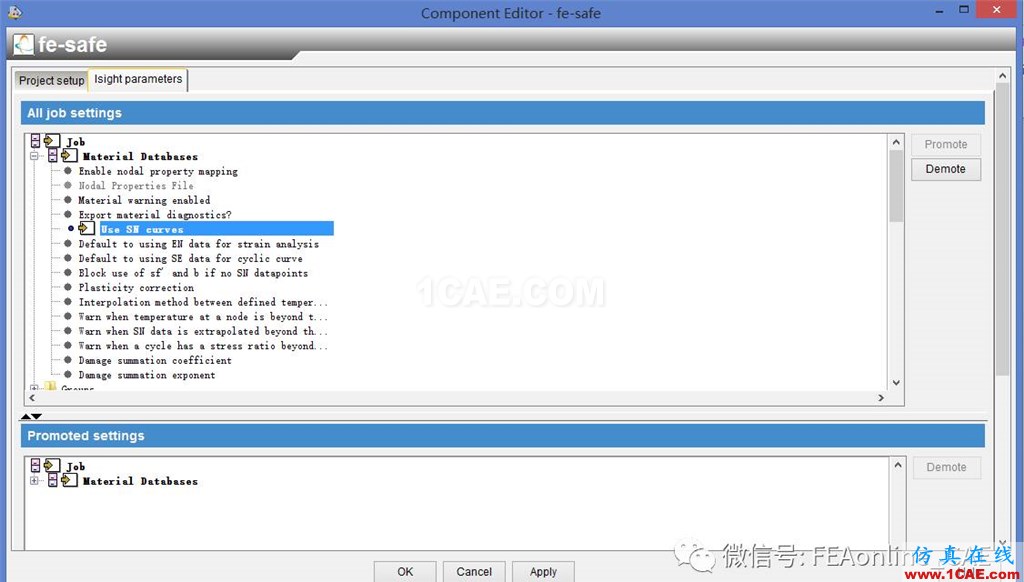

其次,在Isight parameters頁面中,系統會自動解析疲勞文件的相應數據。如需要引入某些參數作為設計變量,可以選中后,點擊界面右側的Promote。

圖8 Isight parameters頁面
