基于Isight平臺創建近似模型實例

2016-10-24 by:CAE仿真在線來源:互聯網

懸臂梁計算模型

輸入?yún)?shù):

? Web Thickness

? Beam Height

? Length

? Flange Thickness

? Flange Width

輸出參數:

? Deflection

? Stress

? Area

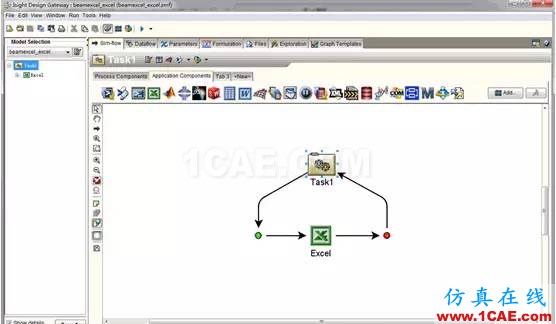

1、打開模型beamExcel.zmf模型,如圖所示,

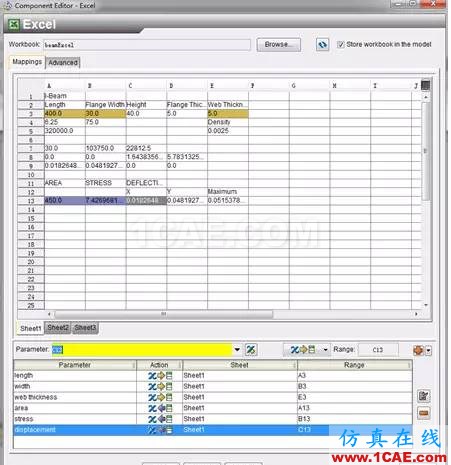

或建立下圖所示的Excel模型

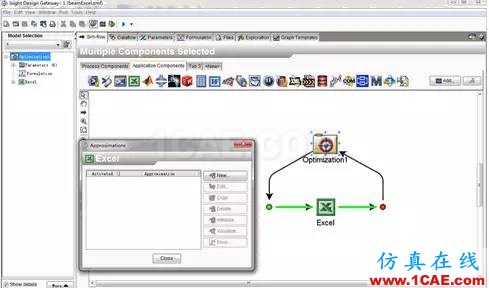

2、本例中,我們使用近似模型運行設計過程,選擇[Excel]右擊,選擇彈出菜單中的Approximations

3、新建一個近似模型,單擊[New],

4、將此模型命名為RSM,由用戶指定近似模型方法和采點方式,點擊[next],

5、選擇響應面模型方法,默認,點擊[next],

6、在左端的Inputs欄中,選擇所有的輸入變量,右邊的Outputs欄里,選擇所有的輸出變量,點擊[next],

7、選擇二級的響應面模型,如圖所示,點擊[next],

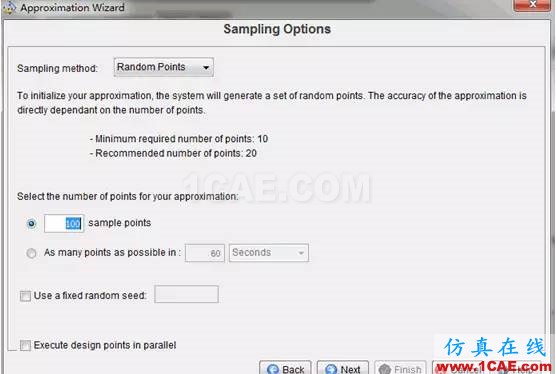

8、選擇隨機采點方式,將點數設為100,點擊[next],

9、調節輸入?yún)?shù)的上限,點擊[next],

10、選擇誤差分析方法,點擊[next],

11、選擇誤差分析選項,保持默認,點擊[next],

12、選擇近似改善選項,默認,[next],

13、至此我們完成了響應面近似模型的設置,點擊Finish。

14、彈出窗口詢問是否需要立刻初始化近似模型,點擊[Yes],

15、開始初始化,建立完近似模型后,單擊Visualiza…,查看后處理

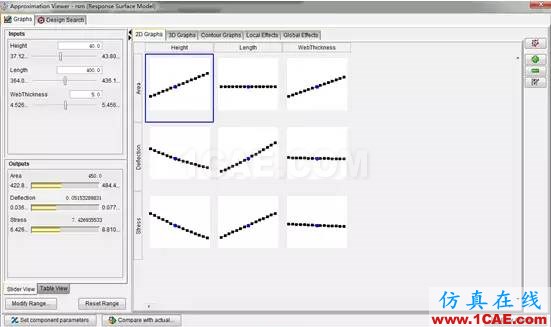

16、下圖為近似模型的2D顯示

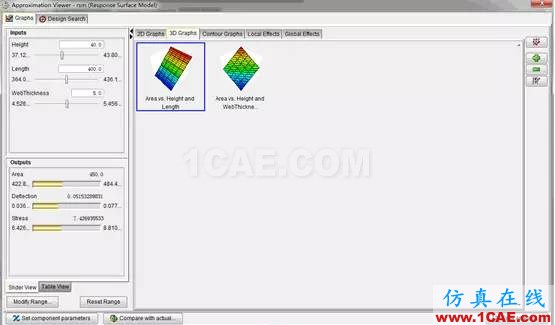

17、下圖為近似模型的3D顯示

18、選擇誤差分析按鈕,選擇左上角的誤差類型,可以查看各個輸出變量的誤差值

19、保存文件
