馬自達如何使用Isight對CAE優化研究做出簡化

2016-10-24 by:CAE仿真在線來源:互聯網

一個世紀以來,鋼一直是車體的主要材料。鋼材緊跟汽車工業發展的進步要求。改進的耐腐蝕性、更精致的機械屬性、高強度特性,以及先進的制造技術。鋼材滿足生產制造工藝,使得鋼材占據普通道路車輛的主要材料的地位,目前鋼材約占車輛重量的六成。

不過,重量一直是汽車企業的首要關注的問題,因?yàn)橹亓颗c燃油效率息息相關。鋁、鎂和合成材料等越來越可能替代鋼材組件。雖然鋼材的可靠耐久性經驗證,可能一段時間內仍將擔當車體的主要材料,但汽車生產商在促進鋼車身輕量化方面開始考慮如何做到幾近極限。為了充分了解并全面達到極限,汽車廠商開始采用先進的計算機輔助工程(CAE)工具來優化設計,以合理成本滿足客戶的質量要求,并應對越來越嚴格的油耗要求、排放標準和碰撞測試要求。

馬自達汽車公司(日本廣島)汽車開發部和技術研究中心近期基于公司的CX-5車型開發了鋼車體結構跨學科設計優化方法(MDO)。

馬自達的技術專家Takehisa Kohira指出:“優化技術對更高性能和輕量化這兩大要求之間實現平衡至關重要?！?/span>

團隊的目標是探尋最輕型鋼部件有效組合(按金屬板厚度計算),實現剛度、NVH品質、耐用性和抗撞擊性四方面目標要求,滿足CX-5的“禮帽式”結構要求。團隊采用多種不同CAE工具,針對整車車身行為進行建模分析,這些分析工具包括Abaqus、LS-DYNA、Nastran等。Kohira指出:“CAE幫助我們改進設計,提高分析準確度,并減少所需的原型數量?！盇baqus有限元分析(FEA)在車輛開發過程中評估強度、以及整車身組件耐用性和動力總成部件的熱應力。

創建一個總體分析系統,首先優化四大目標領域中每個領域的車身行為,再找到將所有最佳特性融合在一起的最終設計,確保盡可能的輕量化,這是一項復雜的分析極具挑戰。

在檢查目標行為中,剛度靜態和動態硬度主要涉及線性計算。而NVH分析則涉及復雜的多物理問題,需要考慮框架元件的物理互動和整車震動?？棺矒粜陨婕暗脚鲎驳奈恢煤头较?是正面、后面還是側面,這是非線性的,也是最復雜的。Kohira指出:“側面碰撞分析只涉及彎曲/屈曲層面的問題,可用近似模型預測。不過,正面和后面碰撞則涉及強非線性問題,牽扯到許多組件的屈曲和軸向擠壓,因此重量和性能的綜合平衡在這種分析中就極為復雜。

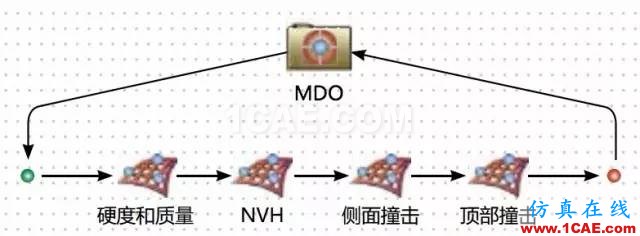

多學科設計優化(MDO)流程圖展現出汽車設計中減重的復雜與挑戰,這會涉及到一系列關鍵的性能參數。

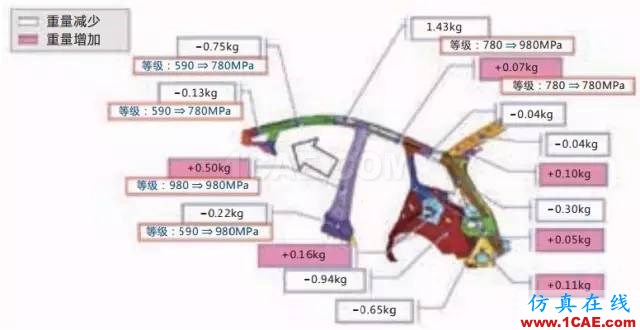

馬自達CX-5車身側面框架組裝部分的初步分析圖顯示針對一系列行為參數優化性能后的重量減少(白色標簽)和重量增加(粉色標簽)情況。

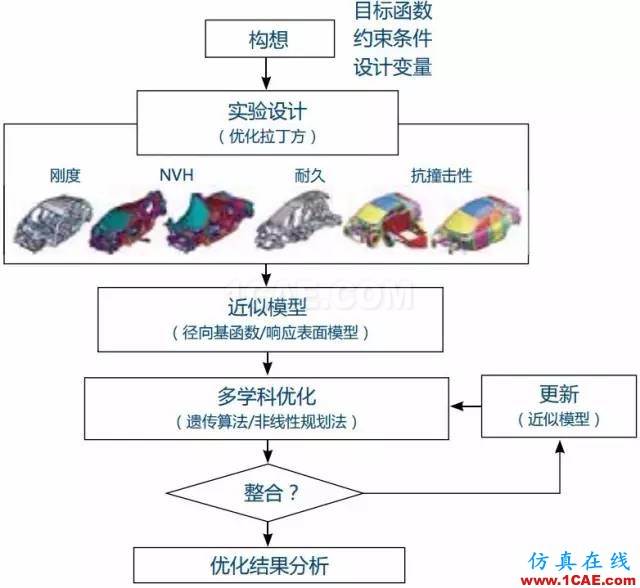

為使所有數據集中達到“最佳性能”車身結構設計中,團隊采用了各種試驗設計(DOE)方法和近似模型,手動調節不同行為間的參數沖突與約束。車身的各種性能目標都被視為約束條件,設計變量為每個車身組件的材料厚度。Kohira指出:“我們的最終目標是盡可能減輕車重,但通過手動調整數據組織來實現這一目標需要花費極長的時間?！?/span>

于是團隊采用Isight進行流程自動化和優化設計探索。Kohira指出:“一旦我們使用Isight,就能利用DOE分析技術更加容易的分析最初設計的局限性,隨后就能更順利地做出工程決策。我們能更清晰地看到設計空間,也能對結果獲得更好的可視化展示?！?/span>

Isight通過拖拉方式幫助工程師集成所有CAE軟件到工作流程中,Isight能自動運行權衡性能指標自動調整參數序列滿足約束。Kohira指出:“利用Isight,我們能確認、并數值驗證設計人員的創意,并能夠大幅提升設計者的設計正確性的信心?！?/span>

Isight流程自動化和設計優化軟件幫助馬自達在自動化工作流程中設置解決了MDO中挑戰,大幅減少了分析設置和運行時間。

將Isight應用到車身優化問題有一個有趣的效果,就是能根據整體結構性能響應來對組件敏度進行分類。Kohira指出:“在優化過程中,大多數情況下對性能響應較低的部件都能變得更輕。另一方面,對性能影響較大的組件要變得更重厚重。Isight多目標優化幫助我們平衡相互矛盾的需求,同時也能減輕整體重量的需求?！?/span>

那么結果如何?團隊實現了重量比CX-5前期設計減輕3.4%的目標。多學科設計優化工作方法現在正應用于馬自達的創馳藍天(SKYACTIV)車身技術開發項目中,將通過引擎和傳動技術改進以及輕量化的車身、底盤最終提高汽車燃油效率。

展望未來,馬自達團隊計劃對鋁、CFRP(碳纖維增強塑料)等其他材料也可采基于Isight自動化多學科多目標尋優MDO系統。Kohira指出:“我們目前已將鋼車身設計細化到最大極限。未來設計除了鋼材之外還會涉及許多其他新材料,不過我們現在已經擁有了基于Isight的應對更高復雜性的技術解決方案?！?/span>
