【優化】Isight界面介紹之設計門戶

2016-10-24 by:CAE仿真在線來源:互聯網

Isight界面可分為兩部分,設計門戶【Design Gateway】和運行門戶【Runtime gateway】,設計門戶主要是做軟件的集成以及流程的搭建,運行門戶主要是執行設計門戶所提供的仿真流程、執行模型以及做試驗設計、優化等的后處理。設計門戶在運行的時候會自動啟動運行門戶,對于設計門戶保存的模型,運行模型也可以單獨運行。

1.Isight 設計門戶【Design Gateway】

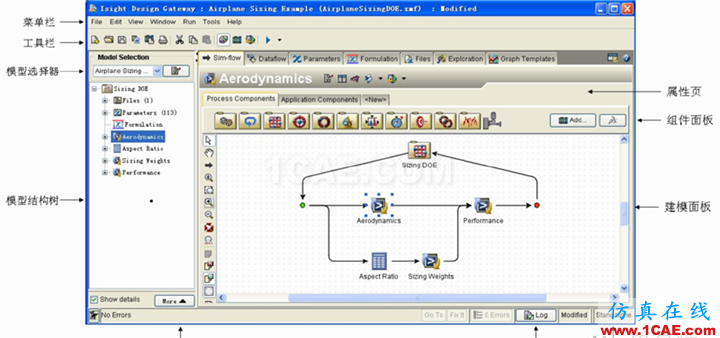

【Design Gateway】的界面如圖1.1所示。

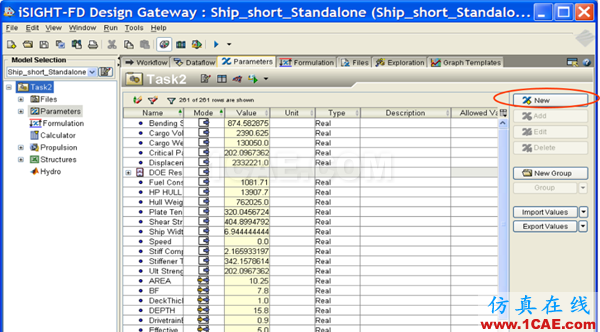

圖1.1 【Design Gateway】界面

此界面是Isight的主要界面,在這個界面下允許用戶:創建模型、配置組件、控制工作流程以及提供其它一些和搭建模型相關的功能。在該界面中,用戶主要可以進行以下工作:

1) 用戶可以在菜單欄和工具欄中進行一些操作,比如打開和保存文件、發布、編輯、添加組件、剪切、隱藏/顯示組件庫、運行等等。也可以通過這些菜單直接進入其它界面,比如運行門戶【Runtime Gateway】。

圖1.2 隱藏/顯示組件庫

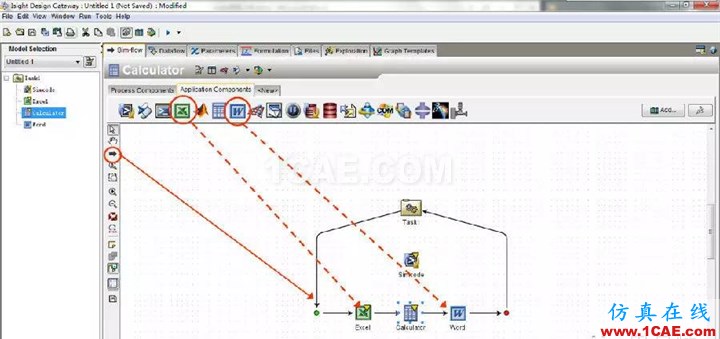

2) 在【Sim-flow】選項下,用戶可以從【Component】面板中,通過拖拽的方式,在建模面板中搭建工作流程,如圖1.3所示。

圖1.3 流程搭建

具體操作方式為:從組件庫拖拽相應組件,將組件拖至仿真流程連接線以將其放置于相應的位置,如果需要,也可以將其放于流程內部區域,使其暫時獨立于流程,然后利用流程顯示操作區的流程線建立流程關系。刪除組件或者流程關系則可以選擇組件或流程線,然后選擇刪除按鈕,或者點擊右鍵選擇刪除。組件在連線內可以自動放置于相應位置。

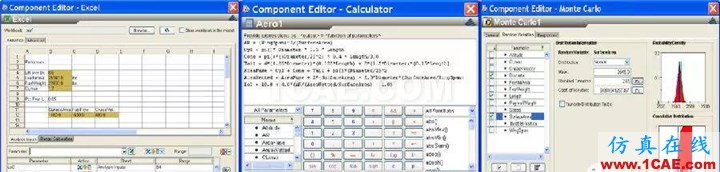

3) 一旦組件被拖拽到仿真流程后,用戶可以通過雙擊組件或者點擊右鍵選擇編輯的方式打開該組件的編輯界面,對其進行相關編輯,各組件編輯界面如圖1.4所示。

(a)Excel組件 (b)Calculator 組件 (c)Monte Carlo 組件

圖1.4 各組件編輯界面

4)【Component】面板分為【Process Component】和【Application Component】兩部分,用戶可以方便的對組件進行分類。用戶也可以根據自己的需要,通過New標簽定制自己的組件分類。

其中【Process Component】是流程組件,它包含一個仿真流程,是可以驅動整個仿真流程的執行的組件,包含:任務組件、試驗設計組件、優化組件、蒙特卡洛不確定性分析組件、循環執行組件等,如圖1.5所示?！続pplication Component】是應用組件,它包含simcode、excel、matlab、calculator、word等普通組件,可以執行特定的任務,一般來說會啟動外部執行程序,并進行數據交互,如圖1.6所示。

圖1.5 【Process Component】組件

圖1.6 【Application Component】組件

5) Dataflow 頁面用于顯示流程的數據流和參數映射,可分為【Overview】和【Mappings】兩部分。

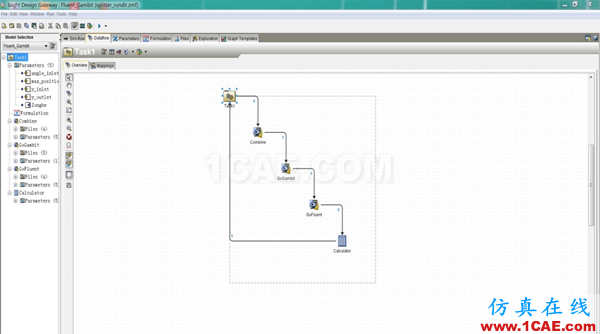

圖1.7 【Overview】面板

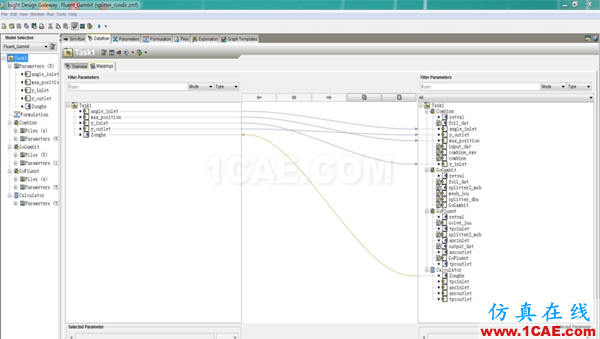

圖1.8 【Mappings】面板

【Overview】可以查看所有組件之間參數流向的全景圖,如圖1.7所示。組件之間的連線代表映射關系,右上角連線代表正向傳遞,左下角連線代表反向傳遞,數字代表參數數量,雙擊任意連線,可以彈出【Mappings】對話框如圖1.8所示。用戶可通過【Mappings】實現各個組件之間的參數傳遞,默認的isight會自動建立一個工作流中同名參數之間的映射,單擊一個組件中的參數,拖拽到另一個組件上,可以自動建立一個同名的參數,并自動匹配輸入/輸出關系。
