ISIGHT行業應用

2016-10-24 by:CAE仿真在線來源:互聯網

ISIGHT為集成商業軟件提供了大量常用的主流軟件集成接口,應用行業非常廣泛,如汽車行業、船舶行業、軍工行業,電力電子等等。本文簡單介紹ISIGHT在行業中的一些應用案例。

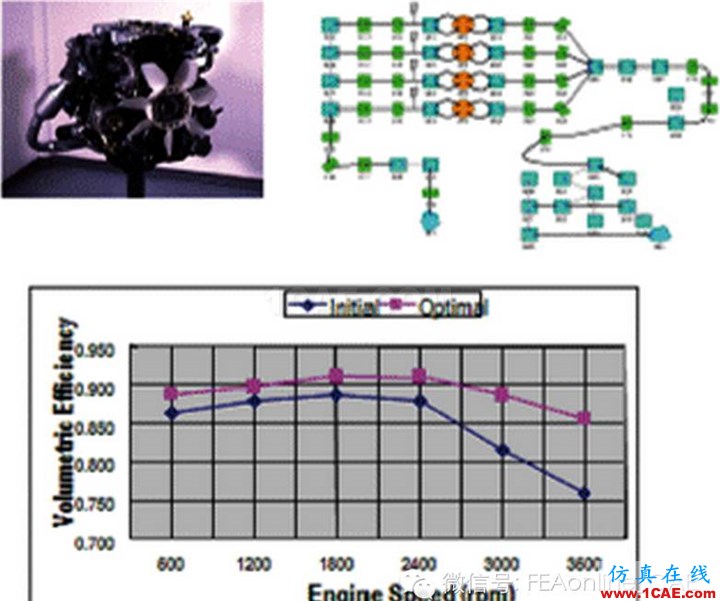

1)柴油機性能的提高需要通過有效地組織整機的熱力過程、合理選擇工程過程的參數以及與之相關的結構參數來實現。Isight集成AVL Boost(或者GTPower等軟件)建立氣缸、進氣系統、排氣系統、增壓器和中冷器模型。進排氣管徑優化結果:標定點充氣效率增加了0.11%,最大扭矩點充氣效率提高了0.48%,低速點充氣效率提高了0.28%。氣門定時優化結果:4200rpm充氣效率降低1.06%,2200rpm充氣效率提高5.98%,1000rpm充氣效率提高6.02%。

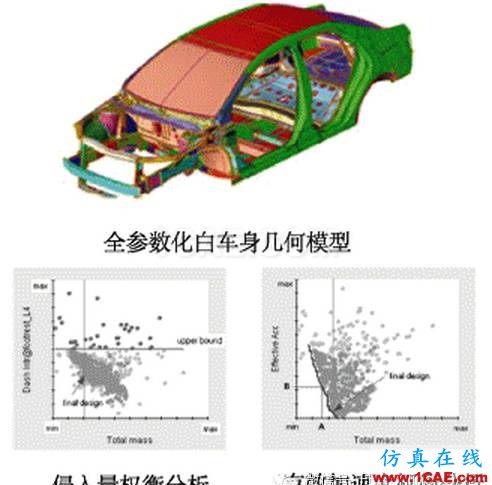

2)對于一款全新研制的車型,在其早期架構開發階段,合理應用試驗設計、近似模型、優化設計方法,可以實現在工程中搭建可行的車身架構優化設計平臺。Isight集成Nastran, Ls-Dyna, SFE, Pam-Crash,Madymo建立的白車身模型,通過優化設計方案處理,建立了白車身架構開發階段的性能預測方法;獲得了各設計指標隨車身各設計變量的變化趨勢、該車型單工況最優化白車身架構方案以及車身指標之間的相互關系等。根據多目標優化結果,結合工程經驗和制造工藝可行性分析,平衡各性能及重量等指標之后,最終得到該車型合理的車身架構設計方案。

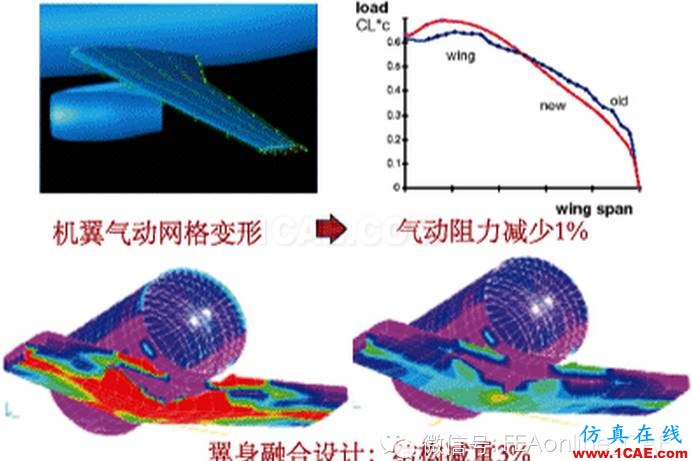

3)飛行器設計是高度復雜的、綜合了多種學科技術的大系統工程。飛行器設計需要充分協調結構、氣動、電磁等各個學科和子系統的不同要求,以全面的飛行器性能為目標,來改善綜合性能、縮短研制周期,降低研發成本。

Isight集成Nastran進行結構強度和氣彈分析,ICEM-CFD、CFX和自編模型進行流體計算,Sculptor進行網格參數化變形,成功地將優化方法應用于A340-600,A400M,Beluga,A322,A380等多款機型的設計中。

4) 整車性能匹配過程通常是先確定發動機資源,再合理匹配傳動系統參數,最終實現設計整車的目標。基于AVL Cruise3.0軟件分別建立計算汽車NEDC耗油和汽車動力性、等速耗油的仿真模型。通過Isight優化模型設計方案,汽車NEDC百公里耗油降低了6%,滿足預期要求,四、五檔等速耗油均有降低。
