ISIGHT平臺架構及跨平臺能力

2016-10-24 by:CAE仿真在線來源:互聯網

一、企業級的多學科設計優化平臺需要許多關鍵技術(CAX/PDM/SDM/CAO/PIDO...),我們可提供CIDO(CollaborationIntegration Design Optmization)這個層面的完整解決方案,這個CIDO解決方案包括6層,分別為:?End User 界面層:

EASAWeb GUI

1、集成和優化層:iSIGHT/iSIGHT-FD

2、模型關聯層:Sculptor/Morpher網格參數化重用和變形

3、工具層:CAD/CAE/CAMCodes

4、IT基礎架構:FIPER

5、計算資源調度互連:LSF,Globus,......

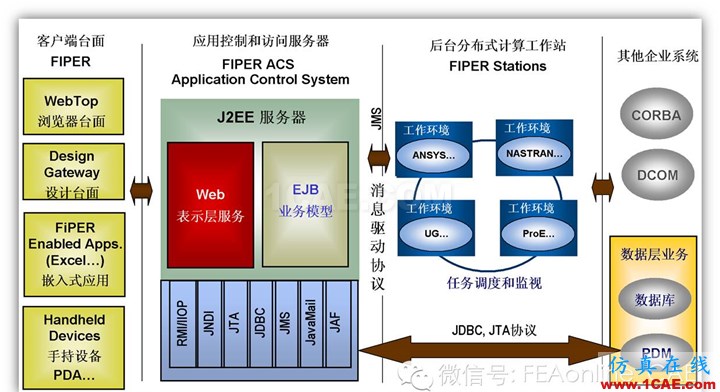

二、IT基礎架構和設計協同層面(FIPER)

1、FIPER ACS(App Control System)是服務器、FIPER_Station是計算工作站,iSIGHT_FD是流程集成的客戶端, WebTOP是網絡門戶,System_Dashboard是資源管理界面。

2、所以FIPER解決方案是基于傳統的iSIGHT功能(個人或工作組范圍的集成優化框架),然后在使用者規模、網絡復雜性、模型復雜性、可擴展性、可定制性和可互連、可協同性上下了功夫,使企業級的多學科設計優化成為可能。

a、采用JAVA2企業版(J2EE)平臺標準/JMS消息驅動機制/WebServices

b、基于分布式計算框架技術,支持Internet/Intranet應用

c、模型封裝、數據交換采用標準的可擴展標簽:XML協議

d、X.509安全認證、數據加密協議

e、并行分布式任務調度的網格技術

f、任何地方都可以訪問服務(PDA, 瀏覽器、獨立客戶端等)

g、異構操作系統:IBM AIX UX, SUN Solaris,HP UX, Linux, Windows…

h、數據庫: IBM DB2, Oracle 9i

i、J2EE應用服務器:IBM Websphere, BEA WebLogic

三、Isight軟件支持多種操作系統下的安裝和運行

1、Windows系列:NT、2000、XP、Server 2003、Vista等;

2、Unix系列:IBM AIX、HP-UX、Sun Solaris等;

3、Linux系列:Red Hat、Altix等。p

四、集成和優化層面

1、iSIGHT是面向協同設計環境(FIPER)的客戶端集成優化桌面;

2、定位在“面向?qū)ο蠡?、高度的易用性、完全的可視化、靈活的可定制性、與企業服務器的互聯性”上,是傳統iSIGHT在企業環境中使用的換代產品。
五、它可以:

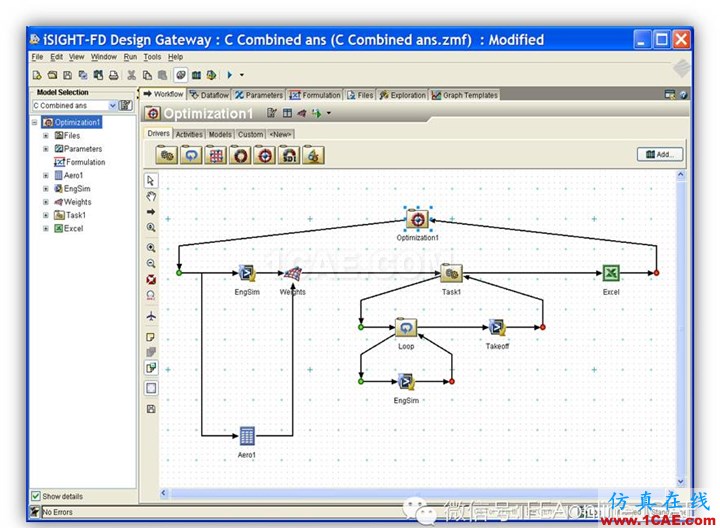

1、讓用戶通過組件方式,集成自己的應用程序和流程,形成工作流,組件包括: Excel, Word, Email , Database, FTP, Webservices, Matlab, COM,RBF Approximation, iSIGHT Task等

2、讓用戶使用設計算法驅動設計流程,改善原設計方案,Optimization, DOE, MonteCarlo,Loop等

3、通過DSM設計結構矩陣組織MDO多學科設計框架,MDO用戶可以從各個層面縮放式的看到多個學科之間的數據和流程關系

3、高級可視化功能,二、三維近似模型曲面可視化,工程數據多目標挖掘和權衡等

4、組件和模型的共享和映射,通過本地庫,可以將用戶已有的模型、組件進行存儲;隨時可以重用

5、數據管理功能自帶my SQL本地?cái)?shù)據庫,可以將文件參數、設計參數存儲,同時可以隨時回溯以前的設計優化過程狀態

6、高度的可擴展性和定制性,用戶可以通過通用的Java接口,嵌入自己的算法或組件,定制可視化界面?同時iSIGHT-FD通過XML格式可以被其他系統集成。

7、與企業協同平臺FIPER的互連:iSIGHT-FD可以通過FIPER接口與企業數據庫連接?iSIGHT-FD可以通過FIPER接口,實現企業多用戶的模型共享和訪問控制和B2B?iSIGHT-FD可以通過FIPER接口調度LSF/FIPER Stations等網格計算資源,實現分布并行計算服務?iSIGHT-FD的設計流程和任務可以通過FIPER的WebTop門戶網站通過Internet進行訪問。
