上一期介紹了Isight的設計門戶【Design Gateway】 這一期我們來介紹運行門戶【Runtime gateway】。

2. Isight運行門戶【Runtime Gateway】

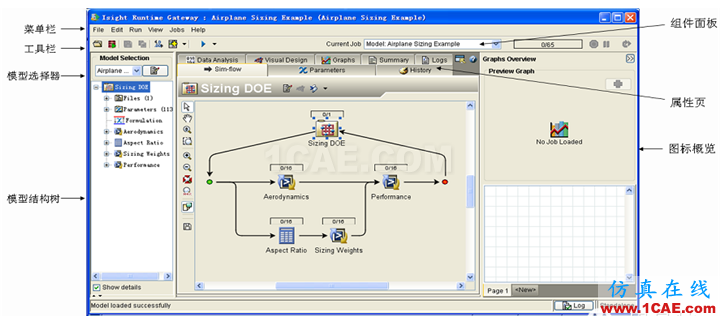

Isight的運行門戶【Runtime Gateway】的界面如圖2.1所示。

這個界面與【Design Gateway】不同,在這個界面,用戶可以監控模型運行的進度及查看結果,但是不可以更改模型的結構及編輯一些執行組件。此外,用戶還可以創建圖表,瀏覽參數信息,創建近似模型,進行數據結果分析及重新提交模型運行。下面是【Runtime Gateway】一些主要特征的說明:

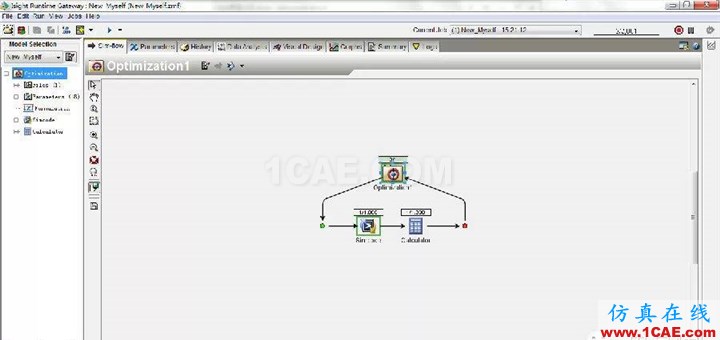

1) 【Sim-flow】仿真流程監控面板。此面板允許用戶監控流程計算進度,并且可以在此面板對驅動組件進行編輯,如圖2.2所示。

圖2.2 【Sim-flow】仿真流程監控面板

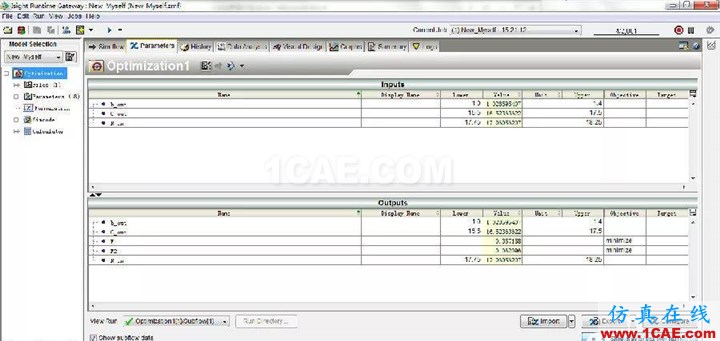

2) 【Parameters】參數面板。此面板允許用戶查看工作流中各參數對應的數值、設置以及計算輸出結果,如圖2.3所示。

圖2.3 【Parameters】參數面板

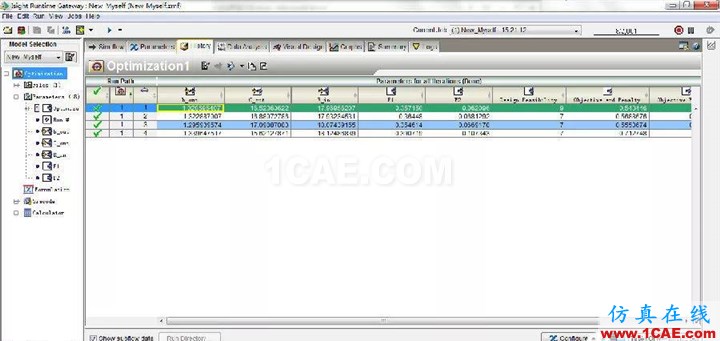

3) 【History】歷史面板。此面板允許用戶查看工作流中各個組件的結果信息,如圖2.4所示,參數列表中綠色背景表示為當前最優解,藍色背景表示為pareto解集,紅色背景表示不符合約束的解。

圖2.4 【History】歷史面板

4) 【Graphs】圖像和 【Data Analysis】數據分析面板。此兩面板允許用戶對運行結果創建一些圖和表,或運用其它的后處理工具查看結果信息如圖2.5和2.6所示。

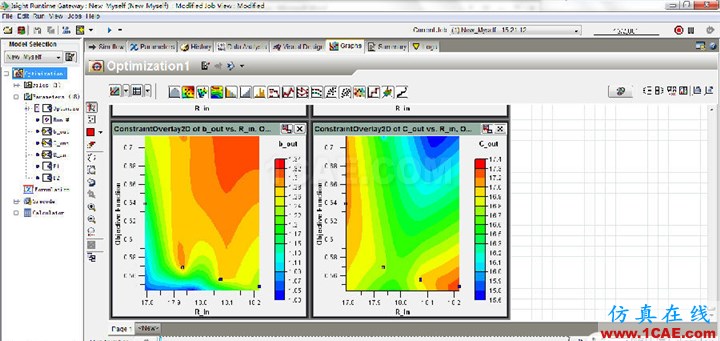

圖2.5 【Graphs】圖像分析面板

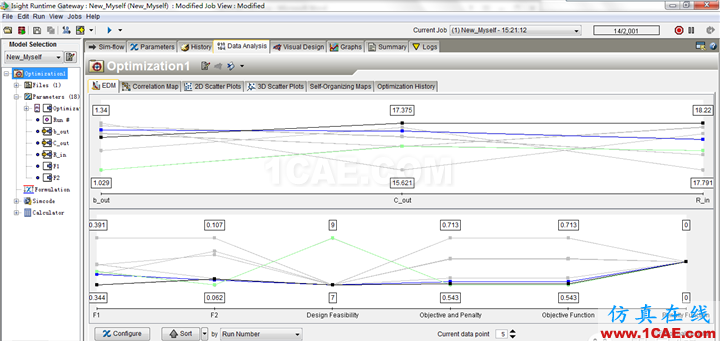

圖2.6 【Data Analysis】數據分析面板

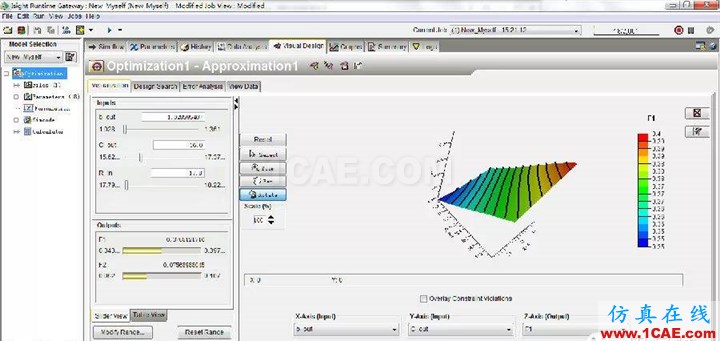

5) 【Visual Design】可視化設計面板。此面板允許用戶利用計算結果創建或?yàn)g覽近似模型,如圖2.7所示。

圖2.7 【Visual Design】可視化設計面板

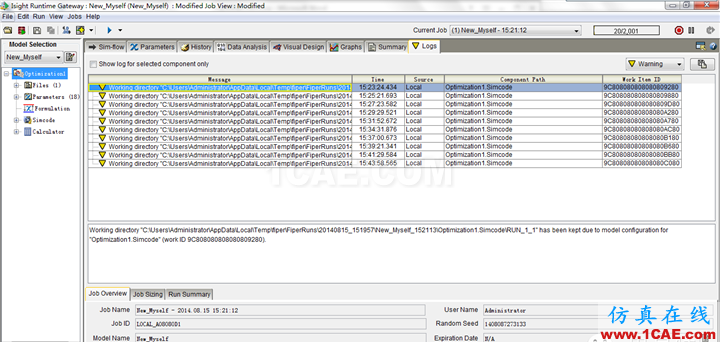

6) 【Logs】日志面板。此面板提供一些模型執行的信息,包括錯誤、警告、系統錯誤等等。通過此面板用戶可以方便的對錯誤進行定位,利于模型的成功調試,如圖2.8所示。

圖2.8 【Logs】日志面板

7) 【Run】執行菜單。此菜單允許用戶直接在【Runtime Gateway】再一次提交仿真模型計算,而不必返回到【Design Gateway】。

8) 在運行門戶【Runtime Gateway】保存的文件是Isight運行得到的數據文件,可以查看運行過程生成的各種數據,保存的文件格式為.zrf。
