Isight處理非完全可行域問題應用實例
2016-10-24 by:CAE仿真在線 來源:互聯網
1.問題描述

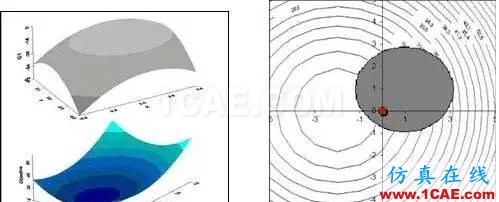

以非完全可行域問題為例,介紹梯度優化算法在ISIGHT中的應用。優化問題如下圖所示,該問題為二次規劃問題,其中可行設計空間存在一個圓形不可行區域。

2.優化算法介紹
ISIGHT中梯度優化算法包括修正可行方向法、廣義下降梯度法、序列二次規劃法、多功能優化系統技術及混合整型序列二次規劃。
3.優化任務流程及設置

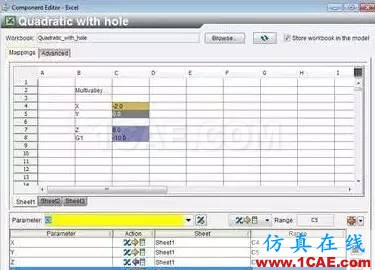

設置EXCEL表格的變量X,Y,Z及G1。

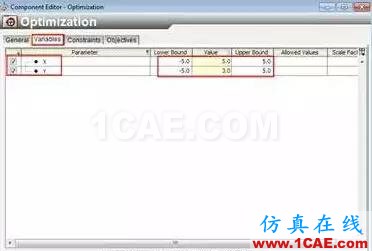

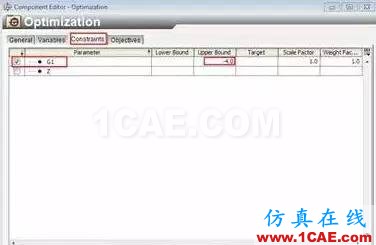

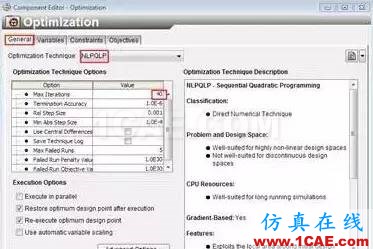

設置優化組件中的參數,具體設置如圖所示




設置好后,點擊運行。

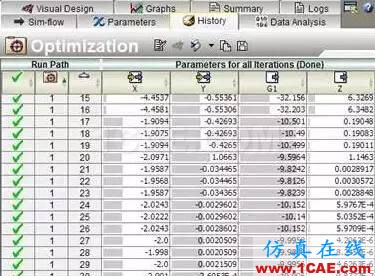

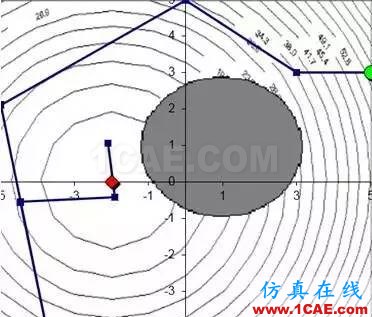

4.結果如下圖所示


綠色背景行為最優解.
