Isight工作流中的循環控制盒條件控制

2016-10-24 by:CAE仿真在線來源:互聯網

1.loop循環控制

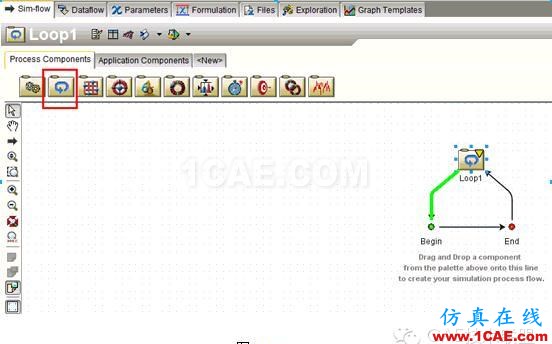

用戶可以使用loop組件來驅動子流程的循環執行,如圖1所示。Loop組件包括5種循環類型。

主要有以下幾個功能:

◆FOR:按照指定的控制參數實現循環執行

◆FOR ARRAY:遍歷指定的數組元素實現循環執行

◆FOR EACH:遍歷指定的參數列表實現循環執行

◆WHILE:當控制條件滿足時進行循環迭代

◆DO UNTIL:循環執行直到指定條件滿足

2.condition條件控制

Isght允許用戶控制流程的運行條件,包括:“總是執行always execute”,“從不執行never execute”和“條件執行condition execute”。操作如下:

(1)在design gateway中右擊兩個組件之間的連線。

(2)選擇彈出的快捷菜單中的edit condition選項,彈出sim——flow condition對話框。

(3)選擇如下三種執行模式

◆always execute

◆conditionnally execute

◆never execute

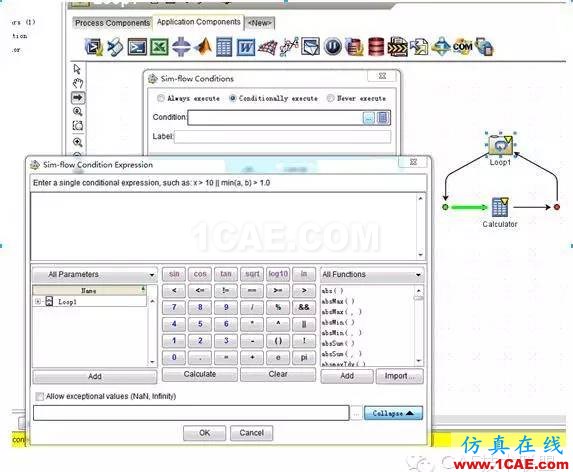

(4)若是條件執行,在condition編輯判斷條件,在label文本框中輸入該條件控制的名稱,如圖3所示。

(5)單擊ok按鈕完成
