Isight導彈出水優化

2016-10-24 by:CAE仿真在線 來源:互聯網

在無動力潛射導彈運載器大深度發射出水彈道設計中,由于設計參數眾多,約束條件復雜,手工進行時序彈道控制方案設計與調優是一件十分繁瑣的工作,需要很多的經驗與技巧,且不能保證獲得最優控制方案。采用多學科集成優化設計軟件ISIGHT對出水彈道控制方案優化設計不僅能實現設計過程的自動化,提高了設計效率,而且獲得了性能優化的出水彈道控制方案。

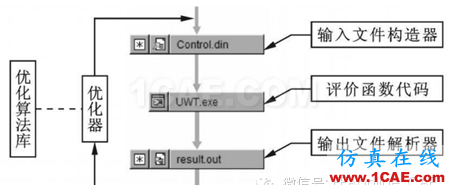

方案評價過程自動化,通過多個函數實現,控制方案的自動化則有isight實現,詳細流程圖如下。

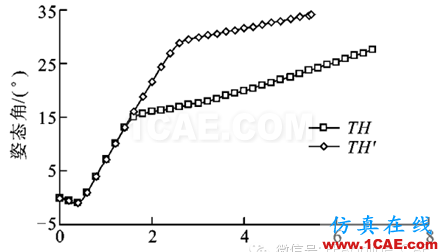

本問題設計變量12個、約束變量9個、目標函數2個。由于問題的復雜性,對問題進行分階段分析。最終通過ISIGHT優化后,得到更好的姿態角,如下圖中TH為優化前姿態角,TH’為優化后姿態角。最終通過優化性能得到如下兩方面的提升:

1.出水時間縮短2.65s,這對戰術導彈的反應時間來說是性能的大幅提高;

2.出水速度提高1m/s,出水穩定性指標顯著改善,這對彈器分離是有益的。
