representing the profile files in excel is possible... but witha lot of work. Fluent prints the values all behind each other, so umust resort them in excel - and that might be impossible for alarge number of cells. Someone send me a matlab file, that can readthe Fluent profile file, it is attac...

繼續閱讀>>

fluent:重設系統時間為0的命令是: rpsetvar flow-time 0.0

繼續閱讀>>

fluent udf:DEFINE_CG_MOTION 宏1: #include "udf.h"#include "mem.h"#include "dynamesh_tools.h" static real v_x = 0.0,v_y=0.0,omega_z=0.0;DEFINE_CG_MOTION(piston,dt,vel,omega,time,dtime){face_t f;cell_t c;realf_glob[ND_ND],m_glob[ND_ND],x_cg[ND_ND],dv_x,dv_y,domega_z;Domain *domain= Get_Do...

繼續閱讀>>

MeshingOptions 包含各種網格劃選項的參數Adjacent Zone 包含與局部重網格劃或動態鋪層相關的相鄰域的名字.這個選項只在域類型為Stationary 或Rigid Body進出現CellHeight 指定理想單元的理想高度,只在動態類型為Stationary或RigidBody時出現.Methods 包含指定網格更新方法的選項和通過域要素控制域.這些選項和參數將覆...

繼續閱讀>>

在運行fluent時,導入case后,檢查完grid,在顯示grid時,總是出現這樣的錯誤Error message from graphics function Update_Display:Unable to Set OpenGL Rendering ContextError: FLUENT received a fatal signal (SEGMENTATIONVIOLATION).Error Object: () 解決辦法:右鍵單擊快捷方式,把目標由x:\fluent.inc\ntbin\ntx8...

繼續閱讀>>

1. Check whether the static (gauge) pressure value at theoutlet boundary is set up correctly.2. If the solution is not initialized with the appropriate flow variables, the *reverse* flow may occur at the starting. However, thereare chances that the *reverse* flow will stopafter a few iterations o...

繼續閱讀>>

1. If you are modeling incompressibleflow, the pressure drop will be the quantity of interest and notthe actual pressure value.2. Fluent will fix the pressure at a particular location based oneither the value at a pressure boundary or the location specifiedin Operating condition panel. Hence, it ...

繼續閱讀>>

courantnumber實際上是指時間步長和空間步長的相對關系,系統自動減小courant數,這種情況一般出現在存在尖銳外形的計算域,當局部的流速過大或者壓差過大時出錯,把局部的網格加密再試一下。在fluent中,用courantnumber來調節計算的穩定性與收斂性。一般來說,隨著courantnumber的從小到大的變化,收斂速度逐漸加快,但是穩...

繼續閱讀>>

FLUENT中可以調用函數Compute_Force_And_Moment()進行力和力矩的計算。該函數的聲明位于f_wall.h頭文件內。沒有任何對該函數的官方什么。 該函數的描述: Compute_Force_And_Moment (d,t, x_cg, f_body, m_body, TRUE) fluent軟件中一個內部函數,主要是用以計算三維物體的受力。其中t指向所要求解的物體邊界,x_cg是物體...

繼續閱讀>>

翻譯自《ANSYS FLUENT TheoryGuide》 1、Area 用于計算指定表面的面積。實際上是對指定表面的網格面面積求和。網格面可以是三角形或四邊形。 2、Integral 表面積分是對網格面積與選定變量的點積求和,這些變量可以是密度或壓力 3、Area-weightedAverage 計算物理量的面積積分:所有網格面上的物理量與對應網格面...

繼續閱讀>>

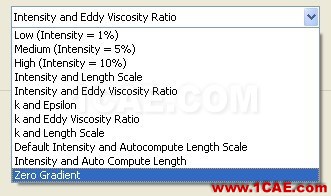

在FLUENT 中選擇特征長度L或湍流長度尺度l的方法如下:1)對于充分發展的內流,可以用Intensity and HydraulicDiameter(湍流強度與水力直徑)方法定義湍流,其中湍流特征長度就是HydraulicDiameter(水力直徑)HD。2)對于導向葉片或分流板下游的流場,可以用Intensity and HydraulicDiameter(湍流強度與水力直徑)定義湍流,并在Hyd...

繼續閱讀>>

首先說一下CFD的基本思想:把原來在時間域及空間域上連續的物理量的場,如速度場,壓力場等,用一系列有限個離散點上的變量值的集合來代替,通過一定的原則和方式建立起關于這些離散點上場變量之間關系的代數方程組,然后求解代數方程組獲得場變量的近似值。 然后,我們?cè)儆懻撓逻@些題目。 離散化的目的:我們知道描述流體流動...

繼續閱讀>>

gambit中的default參數作者:cfd咨詢 前幾日身體抱恙,近日好轉,特以此文宣告俺的強勢復出!!! Gambit對于實體生成和網格生成提供了非常重要的工具,只是對于大多數情況,我們都不需要修改這些默認的參數,但是對于某些特定的幾何體及其網格,如果要得到最佳的結果是有必要修改gambit的默認參數的。 1、 背景顏色 ...

繼續閱讀>>

湍流動能 是湍流速度漲落方差與流體質量乘積的1/2。有分量湍流動能和湍流總動能之分。湍流總動能隨時間的變化體現湍流動能的凈收支,是衡量湍流發展或衰退的指標。湍流擴散方差與分量湍流能量呈正比,是衡量湍流混合能力的重要指標。 湍流強度(I) 簡稱湍流度或湍強,是湍流強度漲落標準差和平均速度的比值,是衡量湍...

繼續閱讀>>

30 FLUENT運行過程中,出現殘差曲線震蕩是怎么回事?如何解決殘差震蕩的問題?殘差震蕩對計算收斂性和計算結果有什么影響? 一. 殘差波動的主要原因:1、高精度格式;2、網格太粗;3、網格質量差;4、流場本身邊界復雜,流動復雜;5、模型的不恰當使用。 二.問:在進行穩態計算時候,開始?xì)埐罹€是一直下降的,可是到后來各種殘差線...

繼續閱讀>>

等值線是在所指定的表面上通過若干個點的連線,在這條線上的變量(如壓力)為定值。在二維或三維空間上,將橫坐標取為空間長度或時間歷程,將縱坐標取為某一物理量,然后用光滑曲線獲取面在坐標系內繪制出某一物理量沿空間或時間的變化情況。等值線圖是在物理區域上由同一變量的多條等值線組成的圖形,即用不同顏色的線條表...

繼續閱讀>>

FLUENT中提供了6DOF模型,用于計算剛體在流體域空間的運動行為。該模型除了可以計算剛體模型的平移旋轉等運動規律之外,還可以實時計算剛體模型的受力、加速度以及速度。配合FLUENT強大的動網格能力,利用6DOF模型能夠模擬真實世界中的諸多現象。本例采用6DOF模型,配合VOF多相流模型,計算木制小球自空氣中墜入水中的過...

繼續閱讀>>

FLUENT的邊界類型大致可分為以下幾種類型: 連通型邊界:連通多個區域,如Interface 阻塞型邊界:流體不允許穿越此類邊界,如壁面wall 出入口邊界:如進出口邊界 在實際計算過程中可能會存在這樣一種情況:在某些時候,邊界為出入邊界,而在一些時間段,該邊界類型變?yōu)閣all。比較典型的情況如往復泵。...

繼續閱讀>>

利用CFD軟件解決動網格問題,通?？煞譃橐韵聝深?lèi): (1)主動型動網格 主動型動網格問題通常指的是邊界運動規律及運動狀態已知,通常可由軟件使用者通過函數或程序進行描述。在程序計算過程中,求解器調用邊界運動軌跡描述程序?qū)崿F(xiàn)邊界運動。這類動網格例子很多,如各類泵、風扇等。 (2)被動型動網格 還有一類動網...

繼續閱讀>>

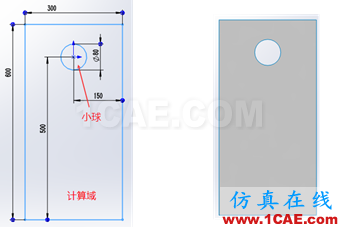

對于被動型動網格計算問題,可以采用6DOF動網格模型解決。利用該模型時,需要確定計算模型中運動部件的質量、三方向轉動慣量及慣性矩、重心坐標。因此在幾何模型創建過程中,盡量使這些值容易獲取(比如將重心位置放置在坐標原點),當然這不是必須的,在CAD建模軟件中都包含了這些物理量的查詢。 圖 1旋轉體幾何 如圖1所示...

繼續閱讀>>

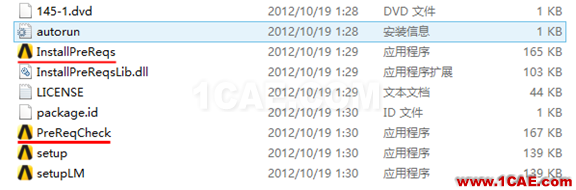

關于ANSYS的安裝,不同的人總是有不同的問題。我不明白為什么會有那么多的問題。不過我個人感覺ANSYS12之后的版本,安裝起來還是相當方便的。下面描述一下在win8下安裝ANSYS14.5的問題。 選擇WIN8的理由:WIN8安裝要比WIN7復雜一點,主要是解決.net 3.5的問題。其他過程完全一樣。 選擇ANSYS 14.5的理由:14.5是當前最新版本...

繼續閱讀>>

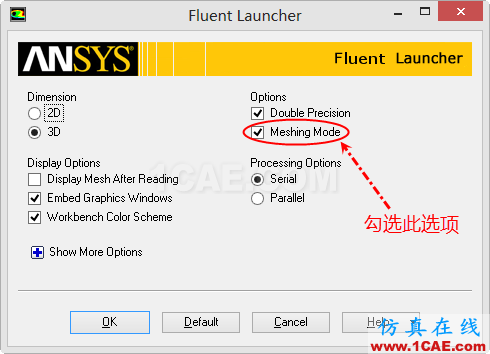

FLUENT14.5中增加了網格模式,從該版本開始,FLUENT可以說是一個完整的集前處理、求解器、后處理于一身的完整的流體計算軟件。下面簡要的描述該模式的界面及操作方法。 1、新版本FLUENT啟動界面 如圖1所示為新版本FLUENT啟動界面,可以看到界面上多出一個選項MeshingMode,勾選此選項即可進入Meshing模式。設置啟動選項完...

繼續閱讀>>

本文以一個簡單的實例闡述在FLUENT14.5中導入幾何文件進行網格劃分計算的過程。 1、以Meshing模式打開fluent 打開fluent14.5,在啟動界面上選擇Meshing Mode選項。如圖1所示。 圖 1 2、導入幾何文件 Fluent圖形界面中選擇菜單【File】>【Import】>【CAD】,打開幾何文件輸入對話框。如圖2所示。在File后的瀏覽按...

繼續閱讀>>

1、fluent迭代計算時出現 Warning: License server connection lost. Error: Connection to the license server hasbeen lost. FLUENT will not continue until the licenseconnection is restored. Error Object: () 解決方法:

繼續閱讀>>

邊界條件的分類 (1) 流體進出口條件:壓強入口、速度入口、質量入口、吸氣風扇、入口通風、壓強出口、壓強遠場、出口流動、出口通風和排氣風扇。 (2) 壁面條件:固壁條件、對稱軸條件和周期性邊界條件。 (3) 內部單元分區:流體分區和固體分區。 (4) 內面邊界條件:風扇、散熱器、多孔介質階躍。 Fluent的入口和出...

繼續閱讀>>

求解控制參數設定 1、選擇壓強-速度關聯算法 在使用分離求解器時,通常可以選擇三種壓強-速度關聯形式,即SIMPLE、SIMPLEC和PISO。SIMPLE和SIMPLEC通常用于定常流計算,PISO用于非定常流計算,但是在網格畸變很大時也可以使用PISO格式。 Fluent默認的格式為SIMPLE格式。但是因?yàn)镾IMPLEC穩定性較好,在計算當中可以將亞松...

繼續閱讀>>

導熱是3種熱量傳遞方式(導熱、對流、輻射)中的一種 工程中的導熱問題包括兩種情:穩態導熱、非穩態導熱 利用Fluent軟件來求解導熱問題非常簡單,因?yàn)閷?dǎo)熱問題只有熱量的傳遞而沒有流體的流動,只對溫度場求解即可。求解導熱問題首先要建立物理模型,其關鍵是邊界條件的選擇和設置,邊界條件可歸納為以下三類: ...

繼續閱讀>>

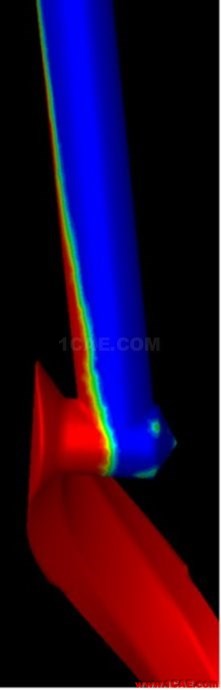

多相流問題后處理中很容易顯示相界面在某些面上的形態,如圖1所示。其實利用ISO-Clip功能還可以顯示某一相在整個流域中的分布情況,如圖2、圖3。 圖 1 圖 2 圖 3 具體操作方法如下: 一. 用ISO-Clip功能將需要顯示的相所處的網格標記出來 1.沿菜單欄Surface-->ISO-Clip(圖4)打開ISO-Clip窗口(圖5) 圖...

繼續閱讀>>

采用tecplot軟件批處理數據的步驟: 1)建立宏 file/macro/record,這樣宏就開始了錄制過程。以后在tecplot中的任何動作都將被記錄到宏文件中,為了節約正式動畫制作的時間,最好事先摸索好初始圖片需要修改的內容,正式開始錄制時只進行必要的修改動作。 2)讀入一個case&data數據(import/fluentcase&data),此時讀...

繼續閱讀>>

上海交通大學碩士學位論文 新型弧形返浪墻水動力數值模擬 姓名:焦穎穎 申請學位級別:碩士 專業:港口、海岸及近海工程 指導教師:陳剛 20070101 上海交通大學碩士學位論文 在防波堤和海塘工程中,返浪墻已得到廣泛的應用,但是傳統的返浪墻設置于大堤頂部,大堤高程一般大于設計高水位和特征波高之和, 因此,返浪墻被用來阻...
