Gambit對于實體生成和網格生成提供了非常重要的工具,只是對于大多數情況,我們都不需要修改這些默認的參數,但是對于某些特定的幾何體及其網格,如果要得到最佳的結果是有必要修改gambit的默認參數的。

1、背景顏色

在gambit中,默認的背景顏色是黑色,你可以通過修改以下參數來得到其他的顏色: GRAPHICS->GENERALWINDOWS_BACKGROUND_COLOR

2、撤銷次數

在gambit中默認的撤銷次數是10,如果你是個朝三暮四的家伙的話,可能覺得這個次數太少了,那你可以通過修改以下參數來增加或者減少撤銷次數:GLOBAL->UNDO

3、分割虛體

神那,為什么早一點讓我看到這篇文章?害的我以前分割虛體之前老是要把虛體轉化成實體,有的時候轉化不成功,又只能重頭再來了。在gambit中,虛體是默認不能被分割的,如果需要開啟分割虛體功能,你只要將GEOMETRY->FACE VIRTUAL_FACE_FACE_SPLIT的值從0改為1。

4、劃分map網格時的網格分布

在gambit中,采用map方式劃分面網格,需要對應的邊的個數相等,但是如果一條邊上的點采用不等距分布的話,另外一條邊gambit會默認是等距分布,這樣就會造成如下結果:

[轉載]你不知道的咪咪——gambit中的default參數

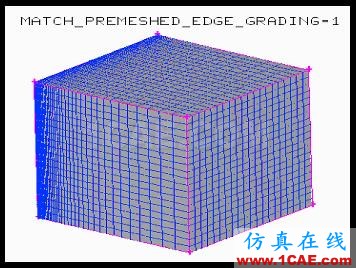

這個時候你將default中的MESH->MAP->MATCH_PREMESHED_EDGE_GRADING值由0改為1,那就得到了這樣的結果:

5、還是劃分map網格時的網格分布

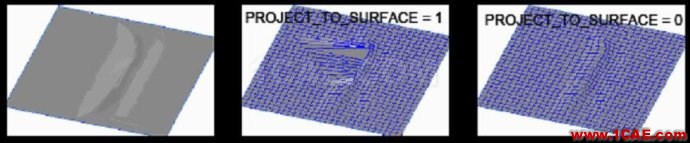

當在一個很小的實體面上利用map劃分網格時(比如說1e-5或更小),gambit有可能在直角處生成一些扭曲的網格,如下所示:

這個時候你可以通過修改以下兩個參數中的任意一個來避免該錯誤:

A、MESH->MAP, FACE_PROJECT_TO_SURFACE參數改為0

B、MESH->FACE, EXACT_MESH_EVALS參數改為1

6、三角形面網格最大數量

Gambit中對于三角形網格默認的數量是50000,如果超過這個數值就會報錯,你可以通過修改以下參數來提高該最大值:MESH->TRIMESHMAX_FACES.

7、金字塔形網格生成(Pyramid)

在gambit中,如果面網格存在四邊形網格(quadrilateral),而體網格采用了四面體網格劃分方式(tetrahedral),那么gambit會生成一層金字塔形網格(Pyramid)來過渡,但是如果四面體網格的縱橫比太大的話,可能導致生成金字塔網格失敗,你可以通過修改MESH->TETMESH下的幾個參數來進行補救:

A、 PYRAMID_OFFSET_DISTANCE:該參數是定義金字塔網格的高度,如果默認值不行的話,你可以將其修改為與四邊形網格單元接近的值。

B、 PYRAMID_INSERT_TET:該參數表示在兩個金字塔單元之間插入一個四面體單元,默認值是關閉,如果網格初始化失敗,可以將其改為打開

C、 PYRAMID_OFFSET_METHOD:該參數定義金字塔網格生長方式,默認是基于傾斜率方式(Skewness-based),可修改為鄰居方式(neighbor)

8、尺寸方程的背景網格

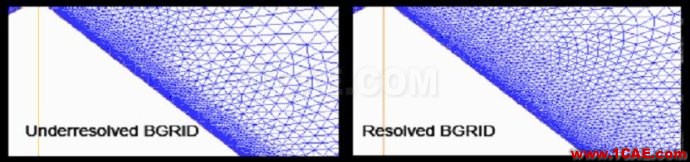

很多情況下,利用尺寸方程(size-function)來劃分網格,其背景網格并沒有解決或者沒有解決好,為了提高網格質量,可以提高以下參數:TOOLS->SFUNCTION->BGRID_MAX_TREE_DEPTH,其默認值是16,可以通過提高到一個合適的值來提高網格。下圖中一個值是16,一個是19
