一文深入了解Fluent中的所有燃燒模型

2019-09-16  by:CAE仿真在線  來源:互聯網

Fluent軟件中包含多種燃燒模型、輻射模型及與燃燒相關的湍流模型,適用于各種復雜情況下的燃燒問題,包括固體火箭發動機和液體火箭發動機中的燃燒過程、燃?xì)廨啓C(jī)中的燃燒室、民用鍋爐、工業熔爐及加熱器等。燃燒模型是FLUENT軟件優于其它CFD軟件的最主要的特征之一。


一文深入了解Fluent中的所有燃燒模型ansys結構分析圖片1


  Fluent可以模擬氣相燃燒,也可以模擬分散相燃燒。其中氣相燃燒在Species組分模型中選擇和設置。分散相燃燒需要在DPM顆粒模型中選擇和設置。

  A、氣相燃燒模型

  在Fluent中,氣相燃燒模型是在Species組分模型的中。


一文深入了解Fluent中的所有燃燒模型ansys結構分析圖片2

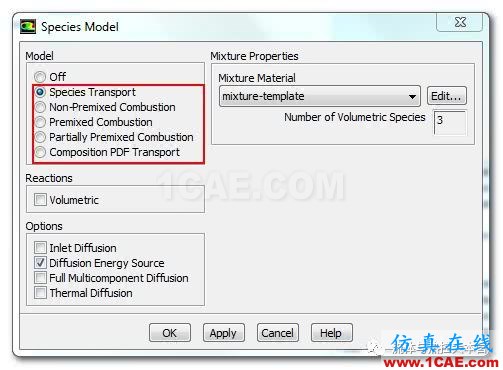

  打開模型后,可以看到Fluent提供了5種燃燒仿真模型。



一文深入了解Fluent中的所有燃燒模型ansys仿真分析圖片3

  1.Species Transport(有限速度模型)


  2.Non-Premixed Combustion(非預混燃燒模型)

  3.Premixed Combustion(預混燃燒模型)

  4.Partially Premixed Combustion(部分預混燃燒模型)

  5.Composition PDF Transport(PDF運輸方程模型)

  其中,Species Transport(有限速度模型)無論在層流模型還是湍流模型下,都可以選擇。剩下的四種燃燒模型,必須啟動湍流模型才能選擇。

  一、Species Transport(有限速度模型)

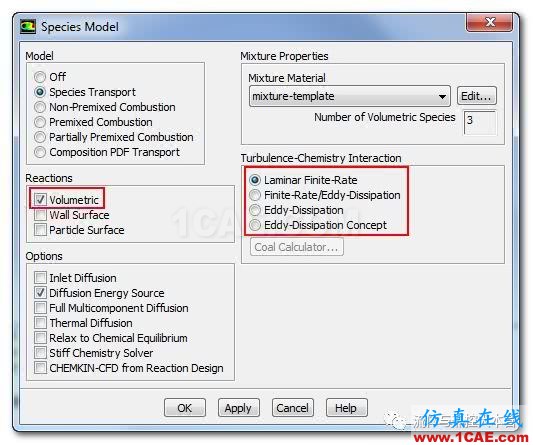

  Species Transport模型要仿真燃燒的話,必須勾選Reactions下面的Volumetric,如下圖。同時,在面板的右側出現了4個化學反應模型可選。


一文深入了解Fluent中的所有燃燒模型ansys仿真分析圖片4


  這種模型求解反應物和生成物輸運組分方程,并由用戶來定義化學反應機理。反應率作為源項在組分輸運方程中通過阿累紐斯方程或渦耗散模型。有限速率模型應用范圍最為廣泛,可以模擬化學組分混合、運輸和反應問題,壁面或粒子表面反應問題,也適用于預混燃燒、局部預混燃燒和非預混燃燒。

  應用領域:該模型可以模擬大多數氣相燃燒問題,在航空航天領域的燃燒計算中有廣泛的應用。

  該模型為最常用模型,其計算反應速度的方法Fluent提供了4種,見上圖右下方。Laminar Finite-Rate(層流有限速率模型)、Finite-Rate/Eddy-Dissipation(有限速率/渦耗散模型)、Eddy-Dissipation(渦耗散模型)和Eddy-Dissipation Concept(EDC,渦-耗散-概念)。

  1.1 Laminar Finite-Rate(層流有限速率模型):使用Arrhenius公式計算化學源項,忽略湍流脈動的影響。對于化學動力學控制的燃燒(如層流燃燒),或化學反應相對緩慢的湍流燃燒是準確的。但對一般湍流火焰中Arrhenius化學動力學的高度非線性一般不精確;對于化學反應相對緩慢、湍流脈動較小的燃燒(如超音速火焰)可能可以接受。

  1.2 Finite-Rate/Eddy-Dissipation(有限速率/渦耗散模型):簡單結合了Arrhenius公式和渦耗散方程。避免了Eddy-Dissipation模型出現的提前燃燒問題。Arrhenius速率作為動力學開關,阻止反應發生在火焰穩定器之前。點燃后,渦速率一般小于Arrhenius速率。優點:結合了動力學因素和湍流因素;缺點:只能用于單步或雙步反應。

  1.3 Eddy-Dissipation(ED,渦耗散模型):大部分燃料快速燃燒,整體反應速率由湍流混合控制,突出湍流混合對燃燒速率的控制作用。復雜且常是未知的化學反應動力學速率可以完全的被忽略掉?;瘜W(xué)反應速率由大尺度渦混合時間尺度k/e控制。只要k/e(湍流)> 0出現,燃燒即可進行,不需要點火源來啟動燃燒。缺點:未能考慮分子輸運和化學動力學因素的影響。常用于非預混火焰,但在預混火焰中,反應物一進入計算域就開始燃燒,該模型計算的燃燒會出現超前性,故一般不單獨使用。當初始化求解時,Fluent設置產物的質量百分?jǐn)?shù)為0.01,通常足夠啟動反應。

  1.4 Eddy-Dissipation Concept(EDC,渦-耗散-概念模型):假定化學反應都發生在小渦中(精細渦),反應時間由小渦生存時間和化學反應本身需要的時間共同控制。EDC模型能夠在湍流反應中考慮詳細的化學反應機理。但是他們的數值積分計算開銷很大。 使用條件:只有在快速化學反應假定無效的情況下才能使用這一模型(如快速熄滅火焰中緩慢的CO燒盡、選擇性非催化還原中的NO轉化問題)。推薦使用雙精度求解器,避免反應速率中指前因子和活化能產生的誤差。

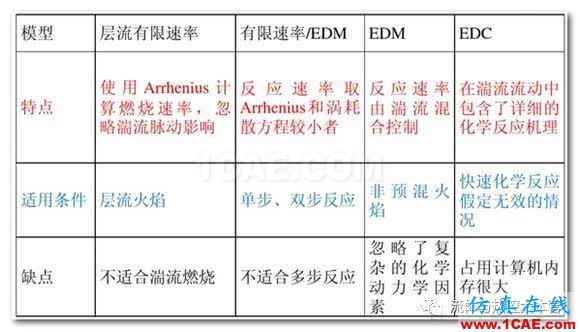

  上面四種有限速度模型總結如下:


一文深入了解Fluent中的所有燃燒模型ansys仿真分析圖片5


  二、Non-Premixed Combustion(非預混燃燒模型)

  不求解每個組分的質量分?jǐn)?shù)輸運方程,求解混合分?jǐn)?shù)輸運方程和一個或兩個守恒標量的方程,然后從預測的混合分?jǐn)?shù)公布推導出每一個組分的濃度。通過概率密度函數或PDF來考慮湍流的影響。反應機理是使用flame sheet方法或者化學平衡計算來處理反應系統。層流火焰面flamelet模型是非預混燃燒模型的擴展,它考慮到了在化學平衡狀態下形成的空氣動力學的應力誘導分離。

  應用:主要用于模擬湍流擴散火焰的反應系統,這個系統要求接近化學平衡,氧化物和燃料以兩個或者三個進口進入計算域。


一文深入了解Fluent中的所有燃燒模型ansys workbanch圖片6

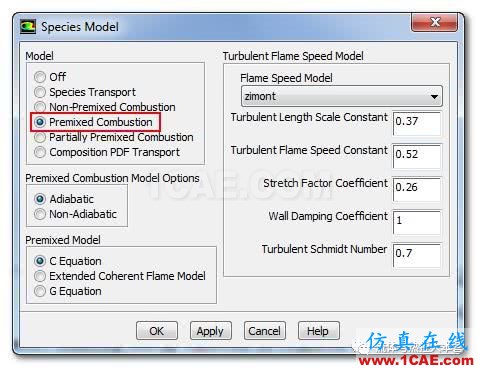

  三、Premixed Combustion(預混燃燒模型)


  主要用于單一、完全預先混合好的燃燒系統。反應物和燃燒產物被火焰前沿分開。求解出反應發展變量來預測前沿位置。湍流的影響通過湍流火焰速度計算。


一文深入了解Fluent中的所有燃燒模型ansys workbanch圖片7

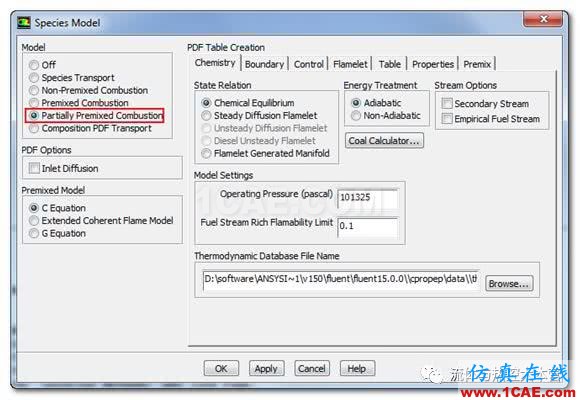

  四、Partially Premixed Combustion(部分預混燃燒模型)

  描述非預混燃燒和完全預混燃燒相結合的系統。幾何混合分?jǐn)?shù)方程和反應物發展變量來分布確定組分濃度和火焰前沿位置。適用于計算域內具有變化等值比率的預混火焰情況。通過求解混合分?jǐn)?shù)方程和反應過程參數來確定火焰峰面的位置。


一文深入了解Fluent中的所有燃燒模型ansys培訓課程圖片8

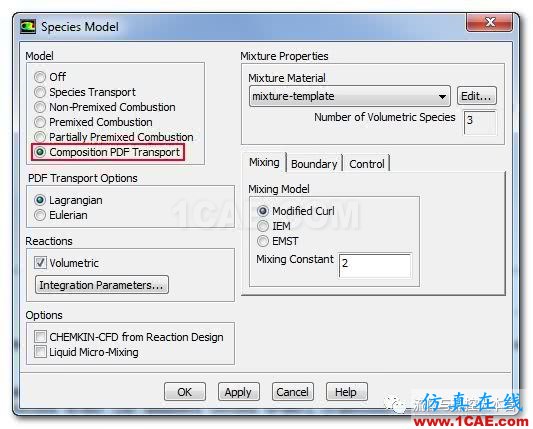

  五、Composition PDF Transport(PDF運輸方程模型)

  結合CHEMKIN可以考慮詳細的化學反應機理,高度的非線性化學反應項是精確模擬,無須封閉模型,可以合理的模擬湍流和詳細化學反應動力學之間的相互作用,是模擬湍流燃燒的精確模擬方法。但計算量特別大。

  優點:可以計算中間組分,考慮分裂影響;考慮湍流-化學反應之間的作用,無須求解組分運輸方程。

  缺點:系統要滿足(靠近)局部平衡,不能用于可壓縮或非湍流流動,不能用于預混燃燒。


一文深入了解Fluent中的所有燃燒模型ansys培訓課程圖片9

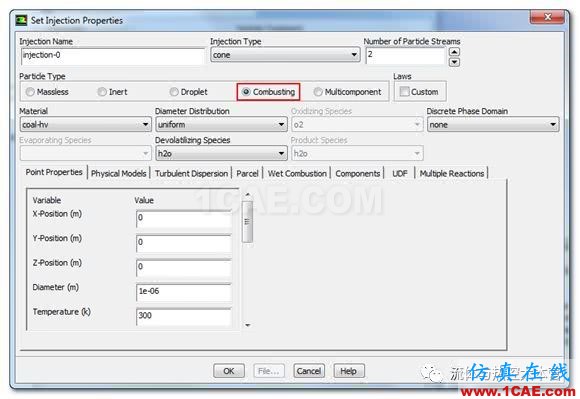

  B、分散相燃燒


  FLUENT還提供了模擬分散相燃燒問題(液體燃料燃燒、噴射燃燒、固體顆粒燃燒等)的燃燒模型:燃燒粒子,包括油滴的揮發過程和焦碳的燃燒。

  需定義油滴在初始狀態的位置、速度、尺寸和溫度分布及油滴的物性,根據這些設置計算粒子的軌跡和傳熱/傳質,并可以計算粒子與連續相的相互影響。

  在DPM模型中啟動燃燒模型的話,需要啟動Species組分模型。


一文深入了解Fluent中的所有燃燒模型ansys培訓課程圖片10

  關于在Fluent中仿真燃燒的技巧請參考之前的文章《


  FLUENT中燃燒模擬計算的步驟和原則

  》

  下面兩個案例是之前發出來的關于燃燒的仿真案例,供參考練手。
