本文以一個簡單的實例闡述在FLUENT14.5中導入幾何文件進行網格劃分計算的過程。

1、以Meshing模式打開fluent

打開fluent14.5,在啟動界面上選擇Meshing Mode選項。如圖1所示。

圖 1

2、導入幾何文件

Fluent圖形界面中選擇菜單【File】>【Import】>【CAD】,打開幾何文件輸入對話框。如圖2所示。在File后的瀏覽按鈕中選擇要導入的幾何模型。

圖 2

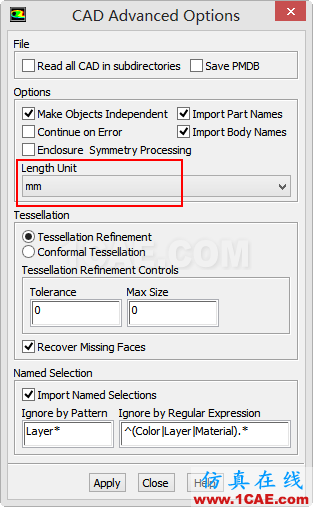

選擇Advanced按鈕,設置輸入幾何單位為mm,如圖3所示。

圖 3

關閉圖3中的close按鈕,同時點擊圖2中的import按鈕導入幾何模型。

3、顯示圖形

選擇Object下的Manage按鈕。如圖4所示。

圖 4

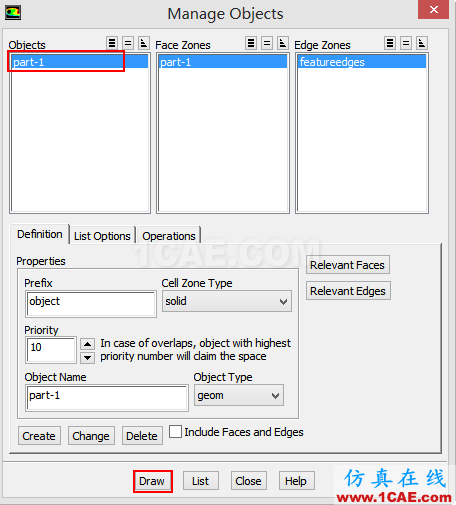

在彈出的對話框中的Object下選擇part-1,保持其他參數不變,選擇Draw按鈕,如圖5所示。

圖 5

圖形顯示窗口顯示幾何如圖6所示。

圖 6

4、邊界切分

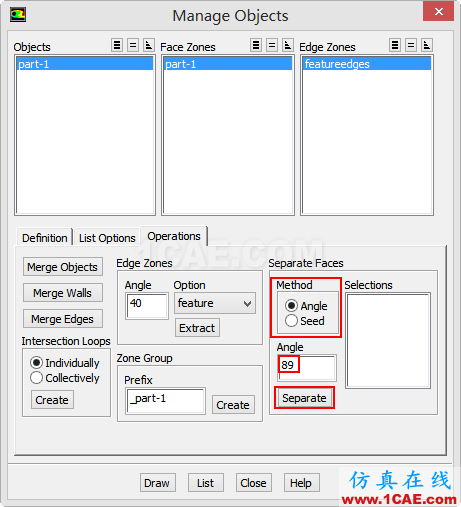

選擇Manage Objects對話框中的Operations標簽頁,設置面分割方式為Angle,設置分割角度89°,點擊Separate按鈕進行分割。如圖7所示。

圖 7

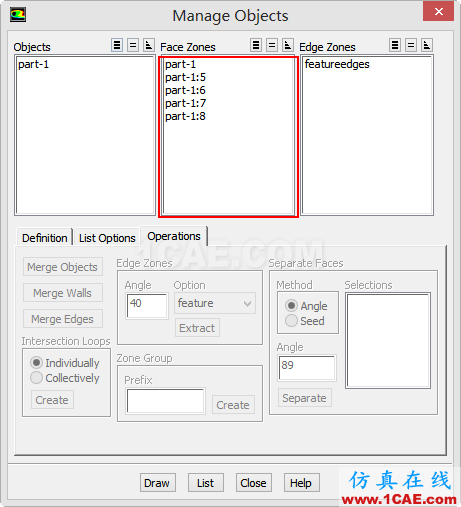

分割完畢后可以看到多出來4個Face區域,如圖8所示。

圖 8

5、設置material points

選擇Material points插入材料點。彈出的對話框如圖9所示。Xyz可以在選擇了幾何之后點擊Compute自動計算。點擊Create進行創建。

圖 9

6、設置size function

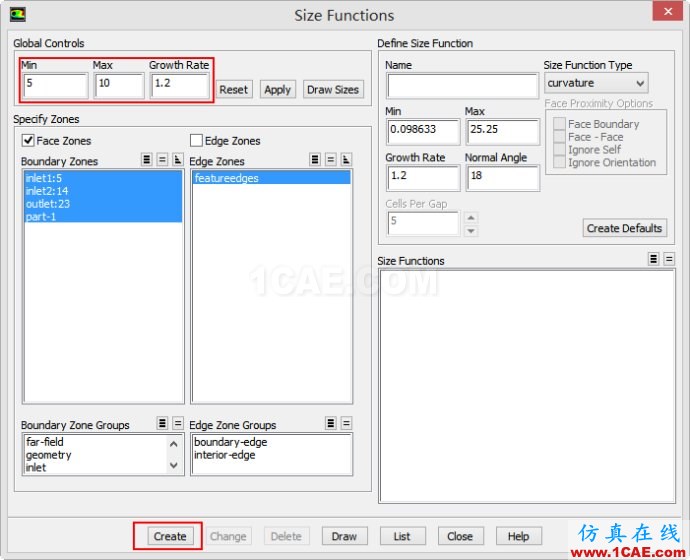

選擇size function按鈕設置全局網格參數,如圖10所示。

圖 10

點擊Create創建。

7、生成網格

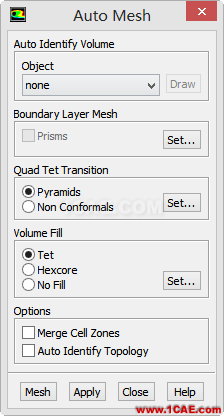

打開Auto Mesh對話框進行網格自動劃分。如圖11所示。

圖 11

圖 12

點擊Apply按鈕進行網格劃分操作。如圖12所示。

8、切換到Solution模式

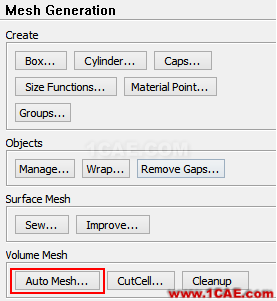

點擊圖13所示按鈕切換FLUENT為Solution模式。

圖 13

剩下的過程于之前版本相同。
