運動機械CFD PumpLinx 4.0榮耀發布自海基科技將Simerics公司Pumplinx軟件引入中國以來,因其專業性強、實用性好,在較短的時間內,已在CFD軟件競爭激烈的汽車、航空、船舶、空調制冷以及工程機械行業迅速打開市場。
在廣泛調研用戶需求的基礎上,經美國Simerics公司開發部門的不懈努力,讓大家滿懷期待的PumpLinx V4.0版已經發布。以下是主要的新增功能與改進:新增或完善的模板:1.外嚙合齒輪泵模板:可完成斜齒式的外嚙合齒輪泵轉子部分網格劃分,支持不對稱間隙的網格構建。

斜齒式外嚙合齒輪泵分析2.內嚙合齒輪泵模板:可完成斜齒式的內嚙合齒輪泵轉子部分網格劃分,支持不對稱間隙的網格構建。

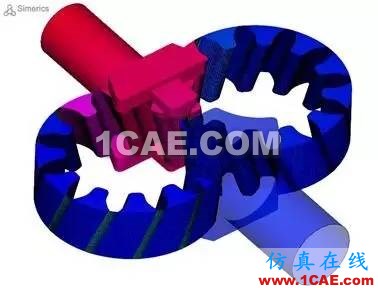

斜齒式內嚙合齒輪泵分析3.變排量滑片泵模板:完善直線式變排量滑片泵模板求解功能,可考慮直線式變排量滑片泵滑塊部分的摩擦力影響?？煽紤]葉片頂部的圓形輪廓,以及非圓形式的滑片泵轉子網格的生成。4.螺桿泵/壓縮機模板:新增雙螺桿泵/壓縮機模板,與專業螺桿機械CFD前處理軟件SCORG軟件聯合,利用SCORG輸出的高質量網格,可自動設置螺桿泵/壓縮機的復雜動網格,快速實現雙螺桿泵/壓縮機的CFD模擬。

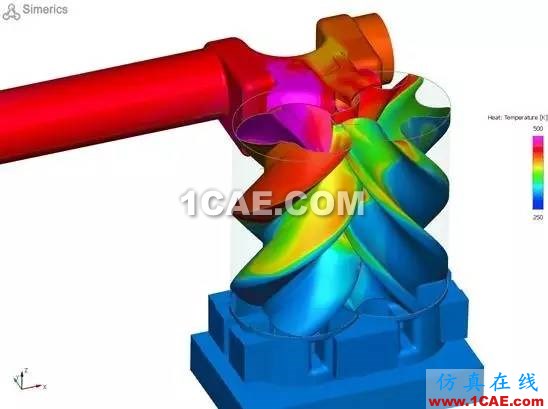

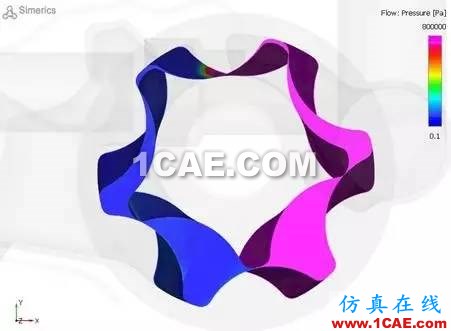

螺桿壓縮機性能分析5.完善活塞式壓縮機模板應用:可考慮活塞式壓縮機的模板網格劃分、動網格設置以及進排氣閥片的匹配作用。

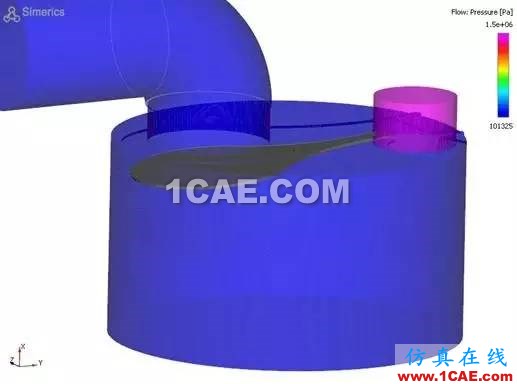

活塞式壓縮機-閥片的動態模擬新增或完善的物理模型:1、新增多相流分析模型,可完成兩相或兩相以上的自由液面相關的仿真分析,如齒輪箱甩油,泵的自吸,毛細現象、液環泵仿真、船體自由液面仿真等。

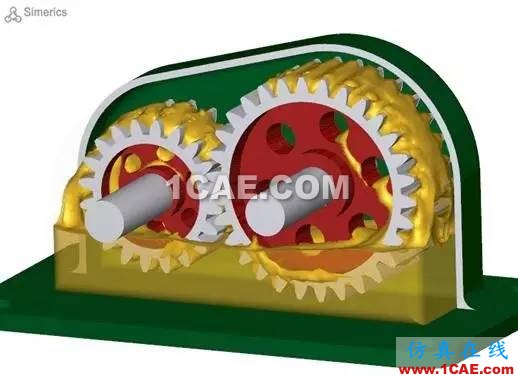

齒輪箱甩油

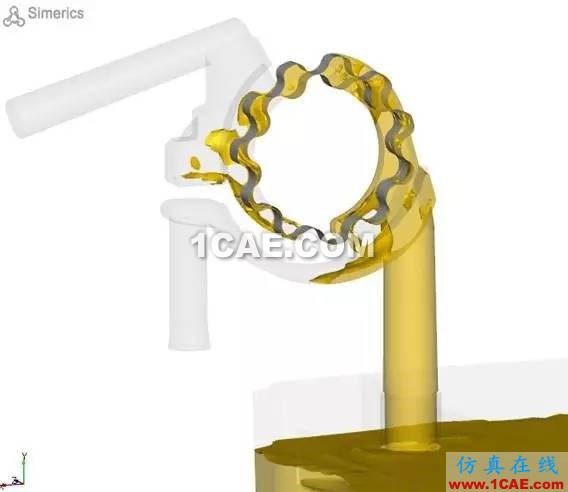

泵的自吸2.新增多組分混合模型,可更好地解決傳質問題的分析,考慮混合后包括密度在內物性的變化,以及各組分之間的相互作用關系,如半導體制造業多種氣體混合后的傳熱傳質問題的分析。3.新增面對面輻射模型,可進行由于表面熱輻射引起的熱流場仿真,分析由于表面熱輻射作用對流場產生的熱效應。

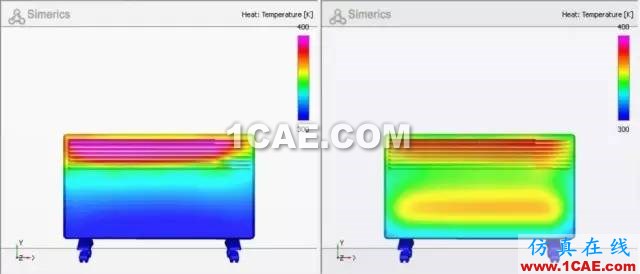

不考慮熱輻射考慮熱輻射效應4.新增壁面函數模型,在標準壁面函數的基礎上新增Nonequilibrium Wall Function和Unified Wall Function模型。5.新增柔性壁邊界條件。
6.新增周期性邊界條件。7.新增非牛頓流體模型,如Bingham模型和Herschel-Bulkley模型等。8.新增等熵氣體模型。9.集成Nist數據庫功能,可模擬真實氣體影響,如考慮壓縮機內制冷劑的真實氣體效應等。網格/幾何處理功能的改進:1.新增網格參數存儲功能:網格構建過程中所有相關參數均可存儲,可更便捷地進行網格修正。例如更改某一模型的網格參數后,相關的參數、模型、動網格以及交互面信息等自動更新,無需重復操作。2.幾何/網格功能的配合功能:對于同一類型的模型,在完成一次求解后,可將同一類型的不同幾何模型輸入,只需將幾何面命名與原模型一致,則只需要簡單的幾部網格劃分,即可啟動計算,相關的邊界條件,參數及模型設置,交互面信息等均會自動更新。對于優化設計階段十分適合。3.對于任意運動機械模板,均可考慮不對稱間隙泄露的仿真分析。后處理及其他功能主要改進:1.交互面創建后可以被修改。2.允許用戶指定單位制。3.允許在X-Y Plot窗口中添加第二坐標系。4.允許在軟件中對計算結果進行處理,如積分,求和或做相關計算處理等。

5.大幅增強了用戶自定義表達式的功能,其中包括:增加了矢量數據類型及相關計算,增加了積分/求平均的功能,可以調用更多的數據,并且可以在后處理中顯示用戶自定義的變量。

獨特的技術優勢:1、豐富的運動機械模板。2、高度自適應的網格生成技術。3、穩健而精確的多相流技術。4、高效的求解器。5、獨特的螺桿機械CFD仿真能力。
